海灣GST-DH9000電氣火災監控主機系統架構與底層通信技術深度解析
當前國內電氣火災占火災總量60%以上，絕緣老化、接線虛接、漏電過載是核心誘因，傳統配電保護僅能實現短路跳閘，無法提前預警早期漏電、線纜過熱隱患。海灣GST-DH9000作為行業主流一體化電氣火災監控設備，嚴格遵循GB14287-2014《電氣火災監控系統》國家標準，構建集數據采集、閾值預警、故障存儲、遠程組網、聯動輸出于一體的完整監控體系。本文從硬件分層架構、二總線數字化通信協議、數據存儲邏輯、系統組網四大核心技術維度，深度拆解GST-DH9000主機底層技術原理，為工程設計、調試、運維提供標準化技術依據。

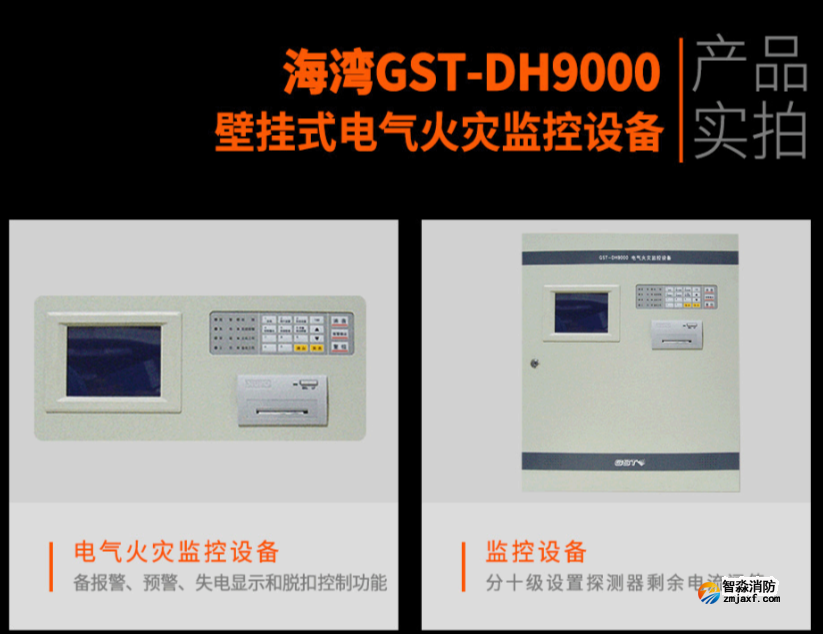

GST-DH9000主機采用模塊化插卡式硬件架構，整機分為人機交互層、主控運算層、回路通信層、供電電源層、聯動輸出層五大獨立硬件模塊，模塊間采用內部并行數據總線傳輸，互不干擾，便于故障單獨更換維修。人機交互層搭載7英寸彩色液晶圖形顯示屏，支持剩余電流、溫度、設備故障、報警分區多窗口分屏顯示，區別于老式單色數碼管主機，可直觀查看每一路探測器實時監測數值。面板集成專用操作按鍵、微型熱敏打印機、聲光報警指示器、系統權限鑰匙開關，分為巡檢、調試、管理三級操作權限，防止非專業人員篡改報警閾值、聯動邏輯。
主控運算層作為主機核心，采用工業級嵌入式微處理器，內置硬件浮點運算模塊，每秒可完成200路探測器數據采樣、數值對比、閾值判定運算。內置8M本地存儲芯片，可連續存儲10萬條漏電報警、超溫報警、設備故障記錄，記錄包含報警時間、回路地址、實時監測數值、設備類型，斷電后數據永久保存不丟失。主控單元內置時鐘芯片，無需外部供電即可持續走時，保證所有報警記錄時間戳精準匹配現場工況。回路通信層標配2路無極性二總線輸出回路，單回路最大掛載128臺海灣系列電氣火災探測器，回路輸出電壓穩定DC24V，同時為總線后端探測器提供工作電源與數據傳輸通道，實現供電、通信二合一布線，大幅減少配電柜內管線數量?；芈钒鍍?nèi)置短路自動隔離芯片，若總線線路發生短路故障，隔離芯片自動切斷故障支路，不影響同一回路其余探測器正常工作，故障消除后自動恢復通信，無需人工復位回路。
供電電源層采用AC220V主電+DC12V鉛酸備電雙路供電架構，主電輸入電壓適應區間AC165V~264V，適配電網電壓波動工況；備電蓄電池容量12V/7Ah，市電完全斷電后，可支撐主機連續正常工作8小時以上。電源模塊內置過壓、欠壓、過流、短路四重保護電路，實時監測主備電電壓、充電電流，一旦出現主電斷電、備電虧電、充電故障，主機立即彈出故障彈窗，同步觸發故障聲光報警。主備電具備自動無縫切換邏輯，市電斷電瞬間0延時切換至蓄電池供電，不會造成系統停機、探測器離線。聯動輸出層配備2路無源開關量輸出端子，觸點容量AC220V/3A，可聯動低壓配電柜塑殼斷路器分勵脫扣器、現場聲光警報器、消防聯動模塊。聯動邏輯可通過主機后臺自由配置，支持漏電報警聯動、超溫報警聯動、混合隱患聯動三種模式，同時設置0~300s報警延時，規避瞬時漏電波動造成的誤脫扣，符合消防規范“僅預警，不強制立即切斷非消防電源”的技術要求。
海灣全系列電氣火災探測器與GST-DH9000主機采用自主研發數字化無極性二總線通信技術，區別于傳統RS485有線通信，具備布線簡單、抗干擾能力強、掛載容量大三大優勢?？偩€采用曼徹斯特編碼調制，通過電壓脈沖相位區分?jǐn)?shù)字信號，可有效屏蔽配電柜內變頻器、接觸器產生的電磁干擾，強電磁環境下通信誤碼率低于0.1%。系統采用分時輪詢+隨機延時避讓機制，徹底解決多設備數據上傳沖突問題，搭配電子編碼唯一地址尋址技術，保證每一路監測數據精準上傳、點位可追溯。
該主機支持本地RS485手拉手組網與遠程4G/以太網云平臺組網，可實現單建筑、建筑群、產業園區多層級集中監控。硬件IP30防護等級搭配軟件動態閾值補償、多點濾波算法，有效適配復雜配電工況，降低誤報、漏報概率。綜上，GST-DH9000憑借成熟的模塊化架構與穩定的通信技術，成為民用與工業建筑電氣火災預警的核心設備，規范其應用技術是提升電氣消防安全管控能力的關鍵。
