GST-LD-8305揚聲器監視模塊

作者:海灣消防文章來源：http://m.nesmm.com/ [大中小]

一、海灣GST-LD-8305揚聲器監視模塊特點

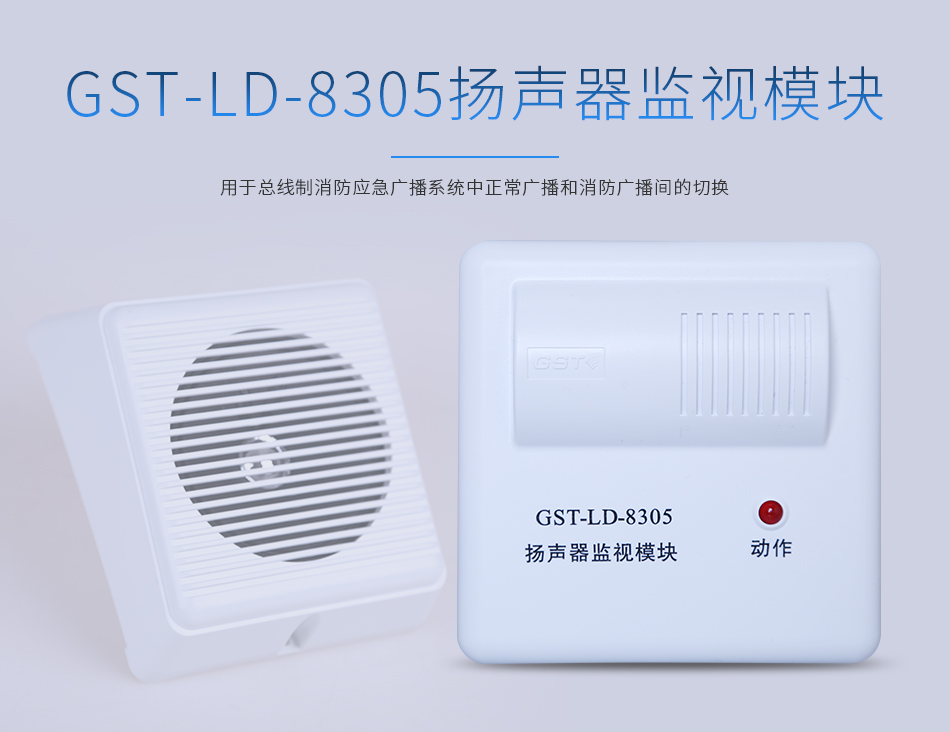

GST-LD-8305 揚聲器監視模塊，用于總線制消防廣播系統中正常廣播和消防廣播間的切換。模塊在切換到消防廣播后自回答，并將切換信息傳回火災報警控制器，以表明切換成功。具有兩線制低功耗設計、檢測干線故障、揚聲器短路及斷路故障、揚聲器丟失故障、電子編碼等特點。

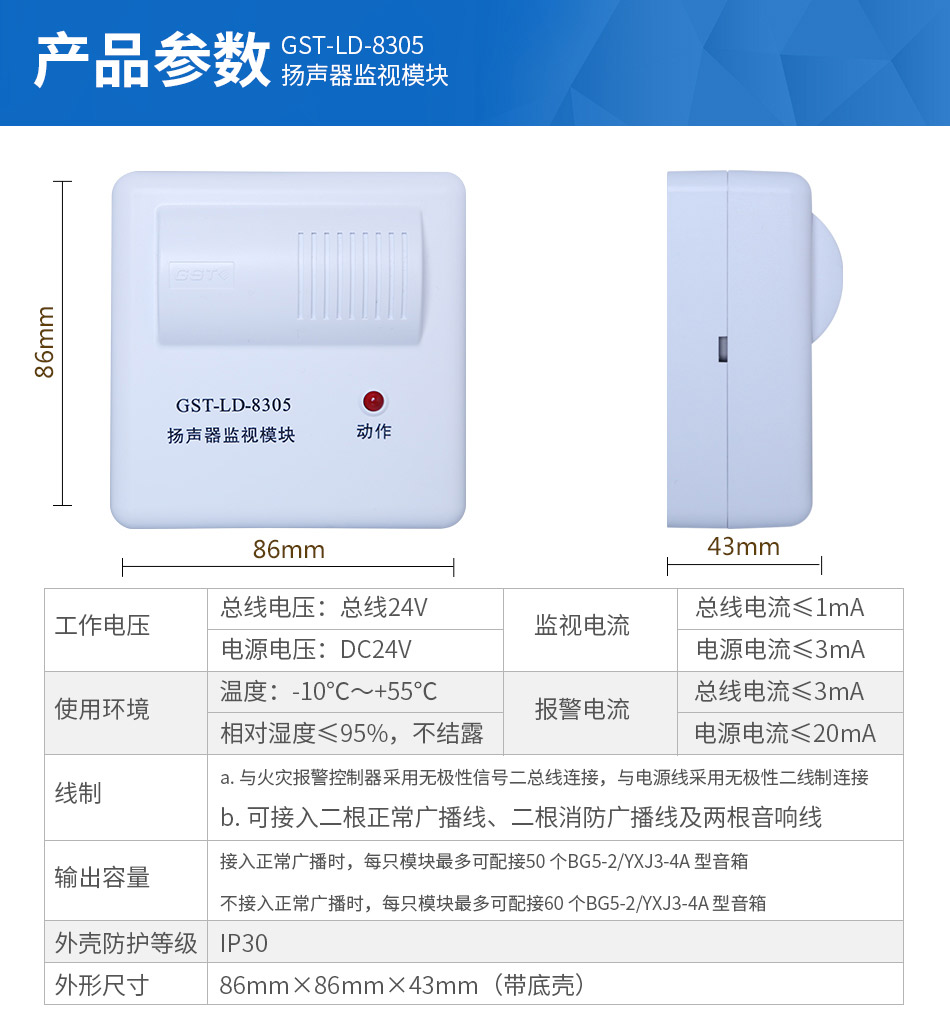

海灣GST-LD-8305揚聲器監視模塊主要技術指標

(1)工作電壓：

信號總線電壓：總線 24V 允許范圍： 16V～28V；

(2)工作電流:

總線監視電流≤1.3mA；總線啟動電流≤4.5mA；

(3)輸出容量：每只模塊最多可配接 50 個揚聲器（型號可選：HY6253 或 HY6251 或 WY-BG5-2 或YXJ3-4A）；

(4)線制：與控制器用信號二總線連接；可接入兩根正常廣播線、兩根消防廣播線及兩根揚聲器線。；

(5)使用環境：

溫度：0℃～+40℃

相對濕度≤95%，不凝露

(6)外形尺寸：86mm×86mm×43mm（帶底殼）

(7)外殼防護等級：IP30

二、海灣GST-LD-8305揚聲器監視模塊結構特征、安裝與布線

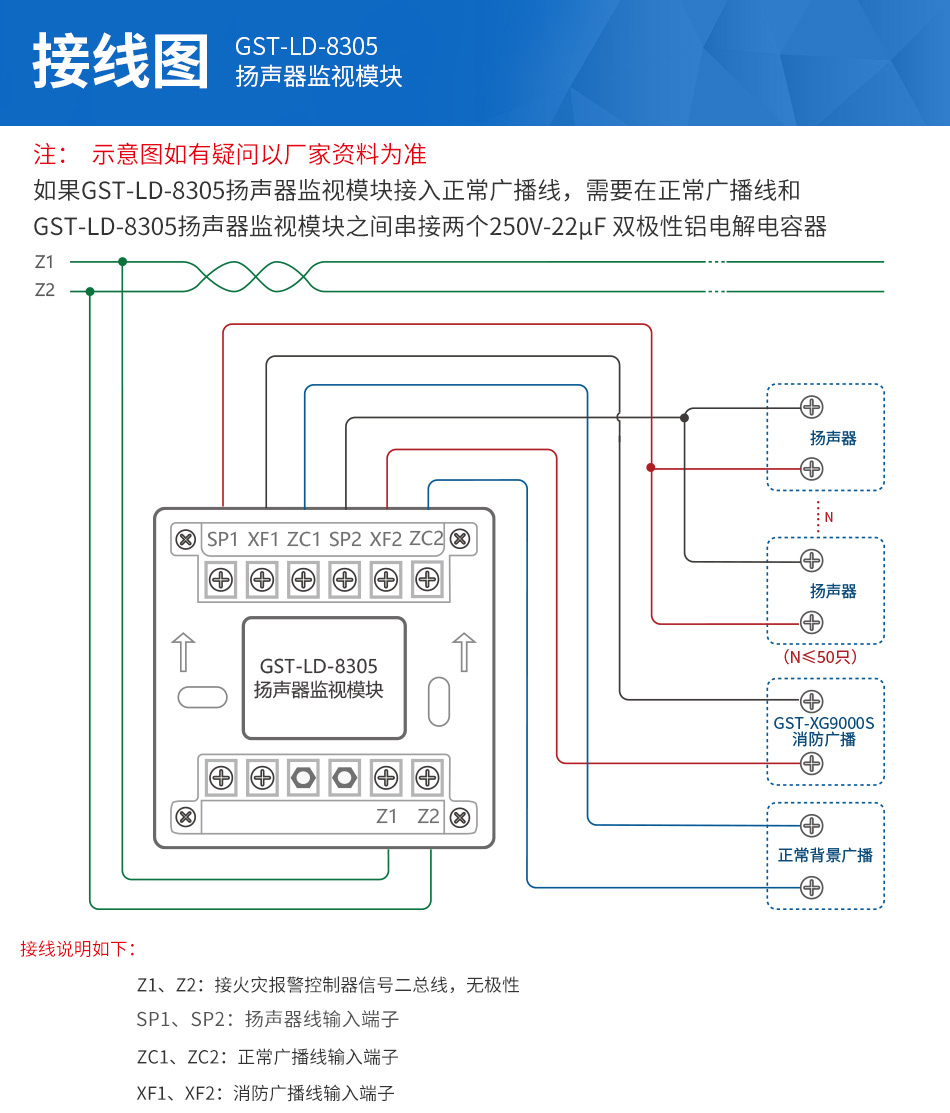

模塊的外形尺寸及結構與 GST-LD-8305 型輸出模塊相同，安裝方法也相同，其對外端子示意圖如圖10-5：

其中：

Z1、Z2：信號總線輸入端，無極性。

ZC1、ZC2：正常廣播線輸入端子。

XF1、XF2：消防廣播線輸入端子。

SP1、SP2：與揚聲器連接的端子。

布線要求：Z1、Z2 可選用 RVS 雙絞線，截面積≥1.0mm2；正常廣播線 ZC1、ZC2，消防廣播線XF1、XF2 及揚聲器連接線 SP1、SP2 均采用 RV 線，截面積≥1.0mm2。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

三、海灣GST-LD-8305揚聲器監視模塊應用方法

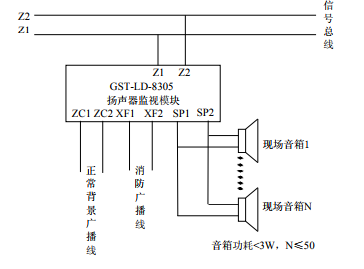

模塊在總線制消防廣播系統中的應用方法如圖 10-6 所示。

注意：

(1)由于揚聲器內部有電阻，不需要單獨的終端電阻。

(2)模塊上電初期會對揚聲器線路進行標定，需要保證揚聲器線路的穩定。大概 10s 左右。

(3)模塊上電時會對揚聲器線路標定，以后只檢測揚聲器丟失，不檢測揚聲器增加，所以每次揚聲器增加需要重新上電，控制器的復位指令無效。

(4)如果人為去掉揚聲器，也需要重新上電，否則模塊一直報故障，控制器復位命令無效。
