海灣JB-QT-GST9000火災報警控制器(聯動型)

作者:海灣消防文章來源：http://m.nesmm.com/ [大中小]

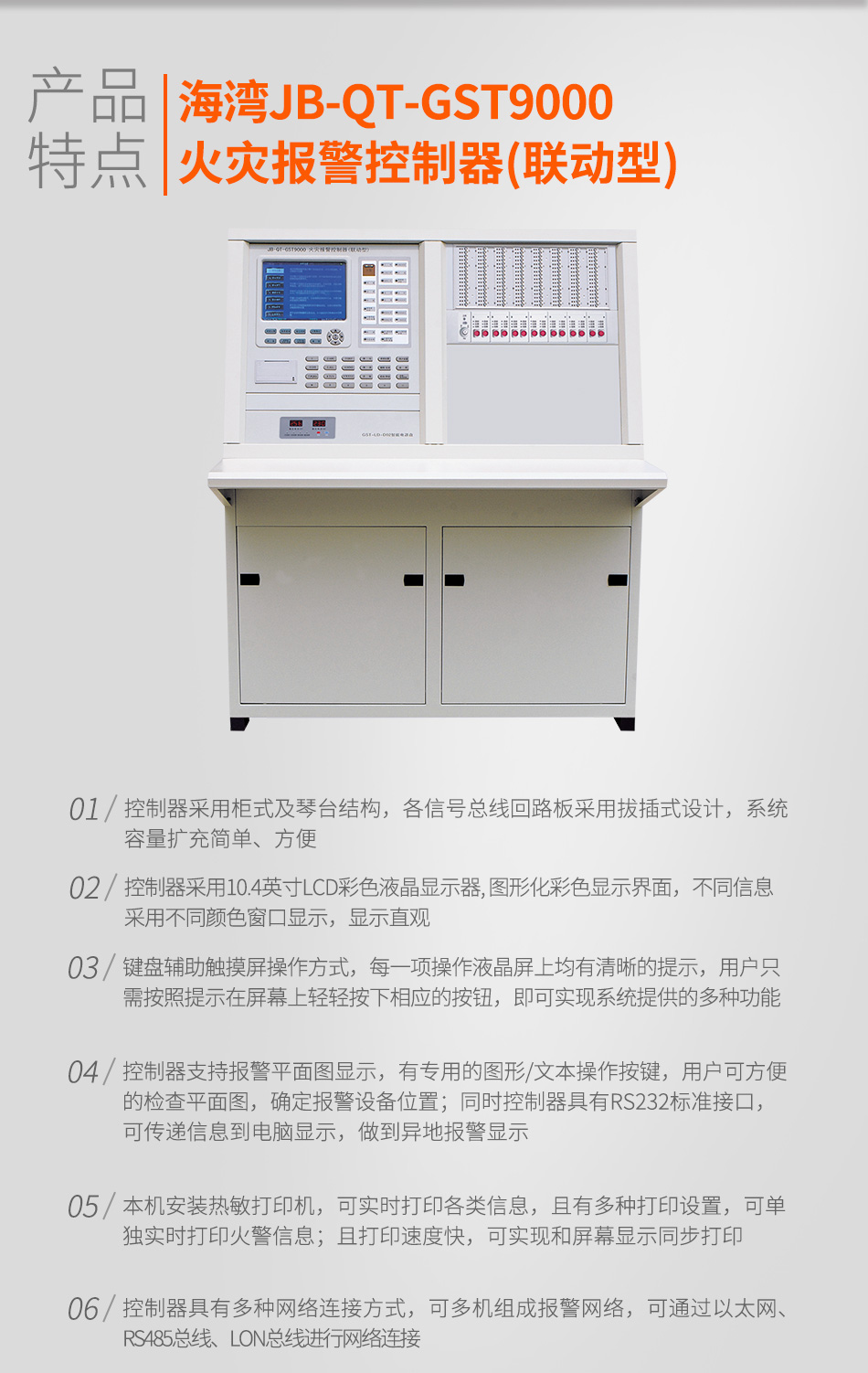

一、海灣JB-QT-GST9000火災報警主機(聯動型)特點：

　　GST9000型控制器采用琴臺式(JB-QT-GST9000)結構，其最大容量可擴展到58個242地址編碼點的回路，主要特點如下：

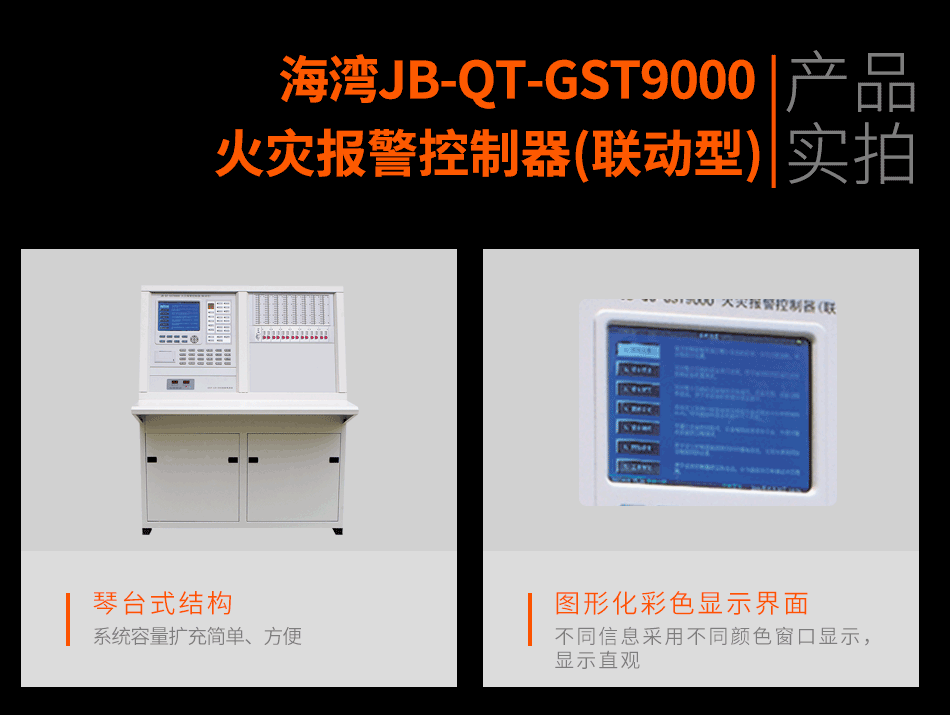

　　1.控制器采用柜式及琴臺結構，各信號總線回路板采用拔插式設計，系統容量擴充簡單、方便；

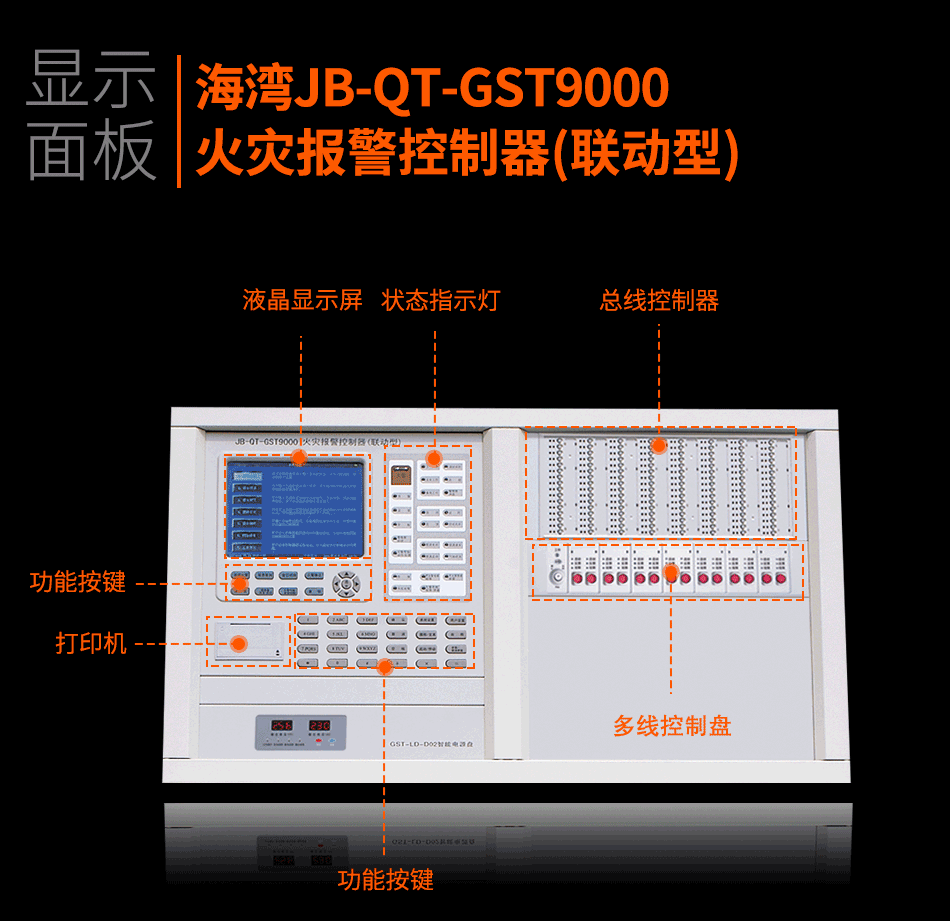

　　2.控制器采用10.4英寸LCD彩色液晶顯示器,圖形化彩色顯示界面，不同信息采用不同顏色窗口顯示，顯示直觀；

　　3.鍵盤輔助觸摸屏操作方式，每一項操作液晶屏上均有清晰的提示，用戶只需按照提示在屏幕上輕輕按下相應的按鈕，即可實現系統提供的多種功能；

　　4.控制器支持報警平面圖顯示，有專用的圖形/文本操作按鍵，用戶可方便的檢查平面圖，確定報警設備位置；同時控制器具有RS232標準接口，可傳遞信息到電腦顯示，做到異地報警顯示；

　　5.本機安裝熱敏打印機，可實時打印各類信息，且有多種打印設置，可單獨實時打印火警信息；且打印速度快，可實現和屏幕顯示同步打??；

　　6.控制器具有多種網絡連接方式，可多機組成報警網絡，可通過以太網、RS485總線、LON總線進行網絡連接；

　　7.包括JB-QG-GST5000型控制器的全部功能。

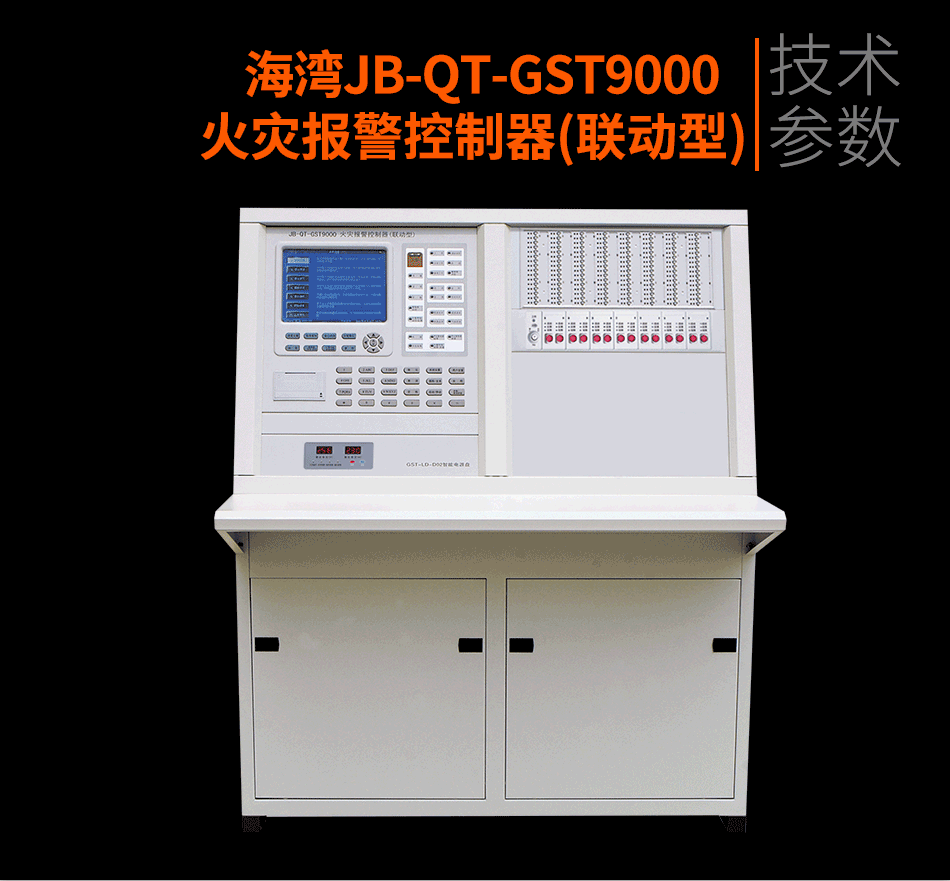

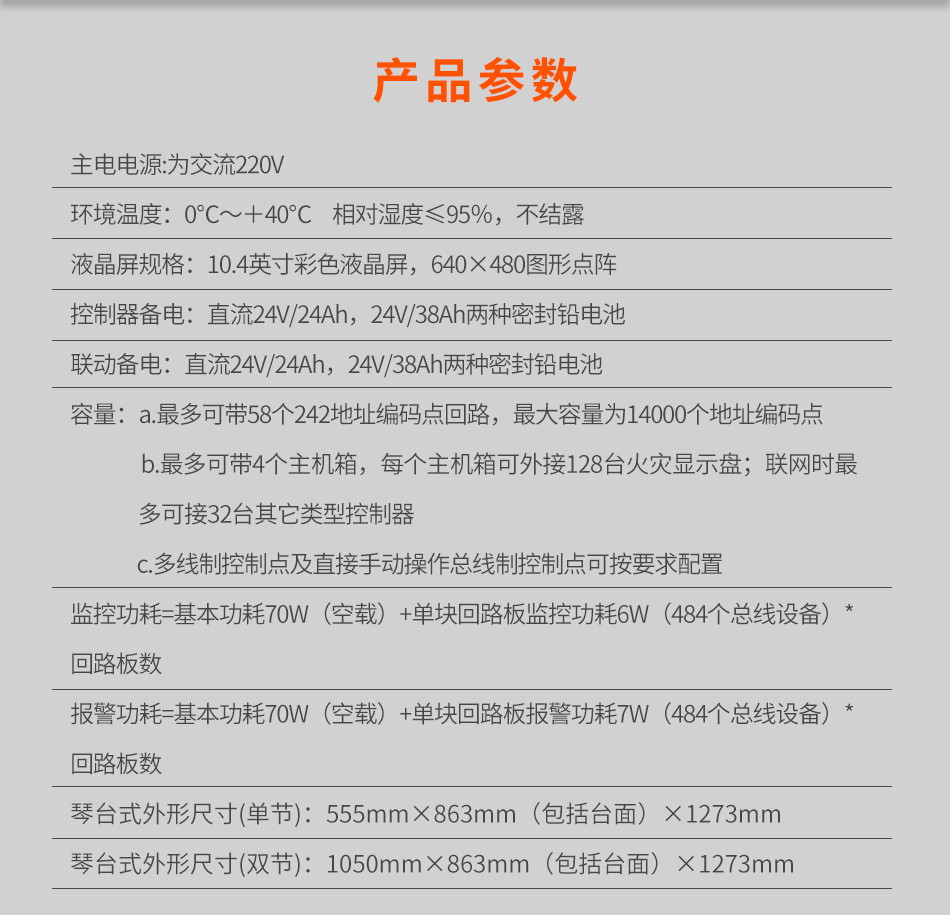

二、海灣JB-QT-GST9000火災報警主機主要技術指標：

　　1.液晶屏規格：10.4英寸彩色液晶屏，640×480圖形點陣

　　2.控制器容量：　　a.最多可帶58個242地址編碼點回路，最大容量為14000個地址編碼點　　b.最多可帶4個主機箱，每個主機箱可外接128臺火災顯示盤；聯網時最多可接32臺其它類型控制器　　c.多線制控制點及直接手動操作總線制控制點可按要求配置

　　3.線制：與JB-QB-GST500型控制器相同

　　4.使用環境：　　溫度：0℃～+40℃　　相對濕度≤95%，不結露

　　5.電源：　　主電：為交流220V　　控制器備電：直流24V/24Ah，24V/38Ah兩種密封鉛電池　　聯動備電：直流24V/24Ah，24V/38Ah兩種密封鉛電池

　　6.監控功耗=基本功耗70W（空載）+單塊回路板監控功耗6W（484個總線設備）*回路板數

　　7.報警功耗=基本功耗70W（空載）+單塊回路板報警功耗7W（484個總線設備）*回路板數

　　8.柜式控制器外形尺寸：琴臺式外形尺寸(單節)：555mm×863mm（包括臺面）×1273mm琴臺式外形尺寸(雙節)：1050mm×863mm（包括臺面）×1273mm

三、海灣JB-QT-GST9000火災報警控制器(聯動型)結構特征、安裝與布線：

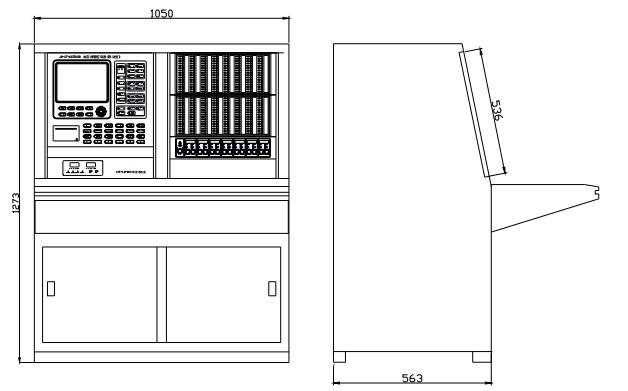

　　海灣JB-QT-GST9000型火災報警控制器（聯動型）的外形尺寸示意圖如下圖：

海灣JB-QT-GST9000火災報警控制器(聯動型)

　　標準控制器配有主機一臺、直接手動操作顯示控制盤和GST-LD-D02智能電源盤各一塊。若系統中需增加直接手動控制盤、多線制控制盤及電源盤，需另外配置?？刂破靼从脩粢笠部山M成琴臺式結構。

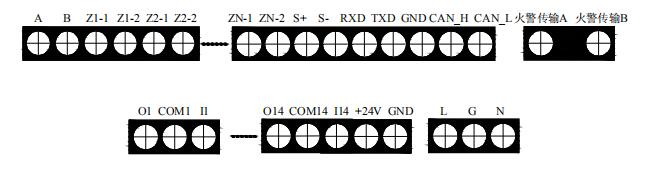

控制器外接線端子示意圖如下圖：

海灣JB-QT-GST9000火災報警控制器(聯動型)

　　其中：

　　A、B：連接火災顯示盤的通訊總線端子；

　　ZN-1、ZN-2（N=1~58）：探測器總線（無極性）；

　　S+，S-：火災報警輸出端子（可設置為無源常開、無源常閉和有源輸出）；

　　RXD、TXD、GND：連接彩色CRT系統的接線端子；

　　A、B：連接其它各類控制器的通訊總線端子；

　　CN+、CN-（N=1~14）：多線制控制輸出端子；

　　+24V、GND：DC24V、6A供電電源輸出端子；

　　L、G、N：交流220V接線端子及機柜保護接地線端子。　　

　　布線要求：

　　DC24V供電電源線在豎井內采用阻燃BV線，截面積≥4.0mm2；在平面采用阻燃BV線，截面積≥2.5mm2；與彩色CRT系統采用阻燃四芯扁平電話線，通過RS-232標準接口連接，最大連接線長度不宜超過15m；其余線路要求與JB-QB-GST500型控制器的要求相同。

海灣JB-QT-GST9000 火災報警控制器(聯動型)說明書下載
