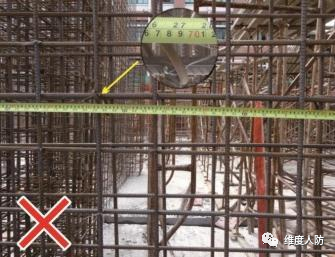

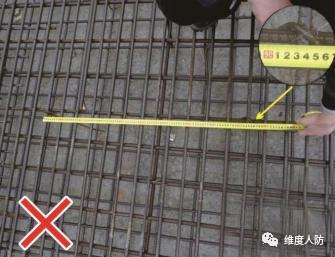

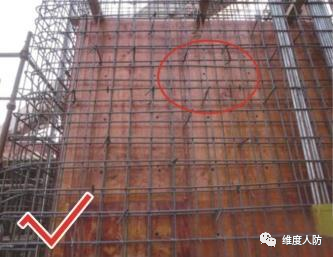

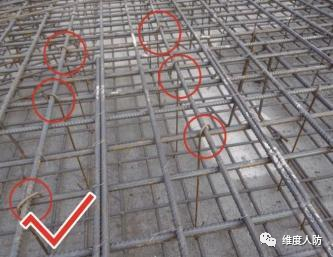

《人民防空工程質量驗收與評價標準》（RFJ01-2015）6.5.4 拉結鋼筋設置應符合下列規定：

1)拉結鋼筋應呈梅花形布置，并有效拉結在兩層鋼筋網節點上；

2)當拉結鋼筋兼作受力箍筋時，其直徑不小于 6mm、間距不大于 500mm；

3)拉結鋼筋應設彎鉤，彎鉤直線段長度不小于 50mm；

4)拉結鋼筋長度應能拉住最外層受力鋼筋。

《人民防空工程質量驗收與評價標準》（RFJ01-2015）第 7.2.5 節：防護門、防護密閉門門洞四角應配置 2 根（當墻厚大于 400mm 時為 3 根）斜向鋼筋，其直徑不小于 16mm，長度不應小于 1000mm。加強筋緊貼門框轉角外呈45°排列，上下各一半。





人民防空工程質量驗收與評價標準》（RFJ01-2015）第 6.6.16 條：

1)后澆帶應設在受力和變形較小的部位，間距宜為 30m~60m，寬度宜為800mm~1000mm；

2)后澆帶應在其兩側混凝土齡期達到 42d 后再施工；

3)后澆帶應采用補償收縮混凝土澆筑，其強度等級應高于兩側混凝土一個等級；

4)后澆帶混凝土的養護時間不得少于 28d。

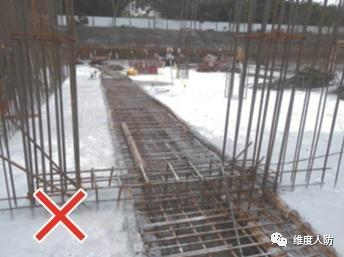

a. 后澆帶設置在防護門門洞處（錯誤做法）：

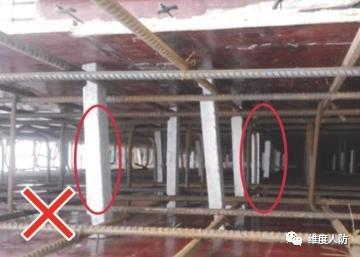

b.門框墻固定模板的對拉螺栓采用、混凝土預制件（錯誤做法）：

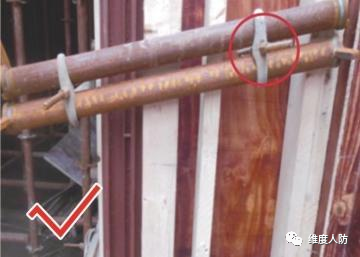

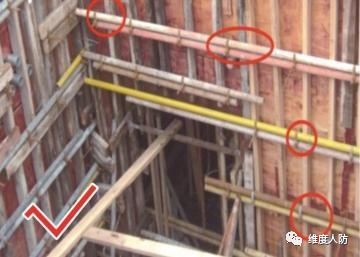

c.門框墻固定模板的對拉螺栓上不加套管（正確做法）：





《人民防空工程質量驗收與評價標準》（RFJ01-2015） 第 6.4.2 條：外墻、臨空墻、門框墻、防護密閉隔墻和密閉隔墻的模板安裝，其固定模板的對拉螺栓上嚴禁采用套管、混凝土預制件等。

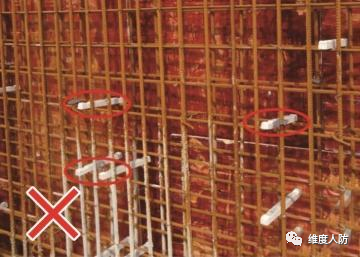

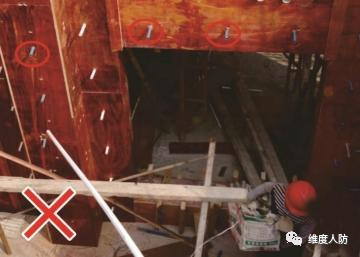

a.門框墻固定模板的對拉螺栓采用塑料套管安裝（錯誤做法）：

b.門框墻固定模板的對拉螺栓采用、混凝土預制件（錯誤做法）：

1)混凝土應連續澆筑，宜少留施工縫。當留設施工縫時，外墻水平施工縫應留在高出底板表面 300mm~500mm、低于頂板表面不少于 500mm 的墻體上；

2)變形縫應設在工程口部與主體連接處，并設在防密門外；

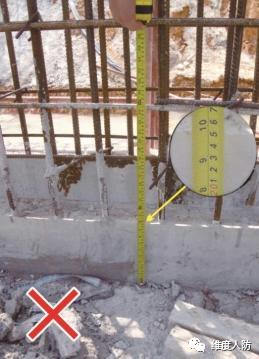

a. 側墻的水平施工縫設在低于底板表面 500mm 的墻體上（錯誤做法）：

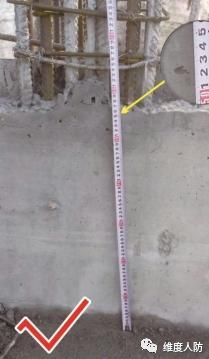

b.側墻的水平施工縫設在高于底板表面 500mm 的墻體上（正確做法）：

《人民防空工程防護設備產品質量檢驗與施工驗收標準》(RF01-2002)表3.3.24門扇、門框貼合面中心線的尺寸偏差合格要求：±4mm。

a.嵌壓板與膠條中心線偏差大于4mm（錯誤做法）:

人防工程防護門受通道隔墻、管道、結構橫梁阻礙，導致不能正常開啟，影響人防通道的設計通行能力。

a.通道隔墻阻礙防護門正常開啟（錯誤做法）：

b.空調管道從防護門門洞穿過，阻礙防護門正常開啟（錯誤做法）：

c.結構橫梁阻礙防護門正常開啟（錯誤做法）：

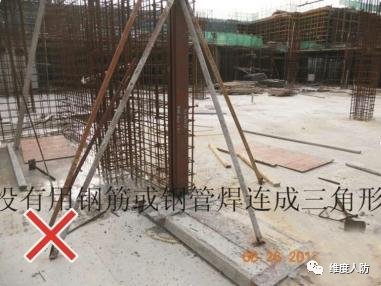

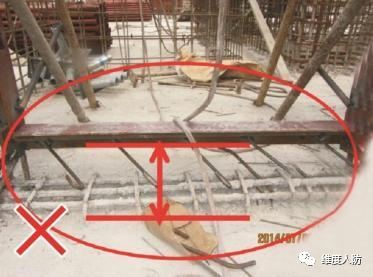

a.門框下門檻支撐在結構主筋上門框支撐未形成三角形支撐（錯誤做法）:

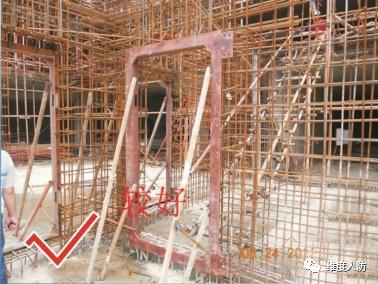

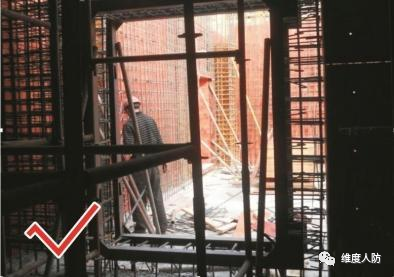

b.人防設備廠按要求安裝人防門框，支撐形成三角形(正確做法)

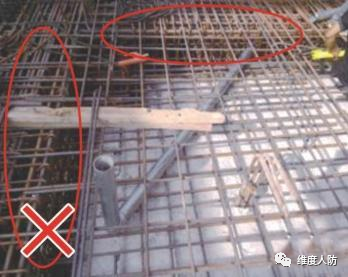

a.人防門下門檻梁未緊貼門框配筋(錯誤做法)：

b.人防門下門檻梁緊貼門框配筋(正確做法)：

1)《混凝土門框墻圖集》（07FG04）：

2)《人民防空工程質量驗收與評價標準》（RFJ01-2015）7.2.13 :

a. 鋼門框與門框墻之間應有足夠的連接強度，相互連成整體；錨固鉤需雙面焊接，焊縫飽滿。（錯誤做法）：

b.人防門錨固筋與門框、門框墻（梁）有效連接（正確做法）：





《防空地下室設計荷載及結構構造》(07FG01)

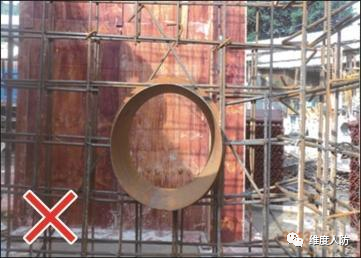

a. 未按要求在孔洞口加設加強鋼筋（錯誤做法）：

b. 按要求在孔洞口加設加強鋼筋（正確做法）：

《人民防空工程質量驗收與評價標準》（RFJ01-2015）:

1)電纜、電線穿墻短管不小于 50mm；

2)給排水穿墻短管不小于 40mm；

3)通風穿墻短管不小于 100mm。

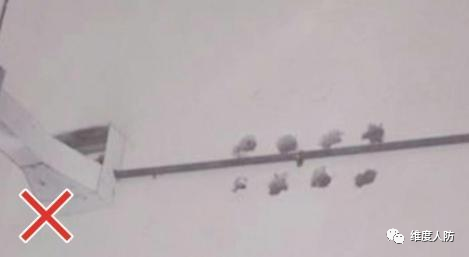

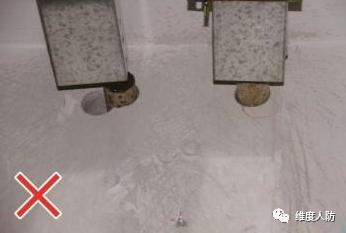

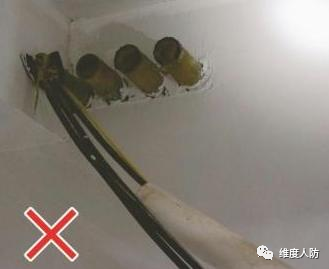

a.電纜橋架直接穿過人防隔墻，預埋管未伸出墻面（錯誤做法）：

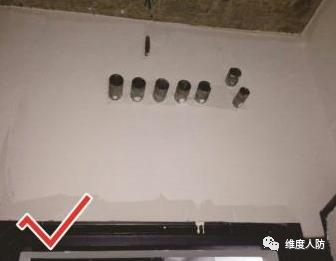

b.穿墻短管伸出人防墻面長度滿足規范要求（正確做法）：

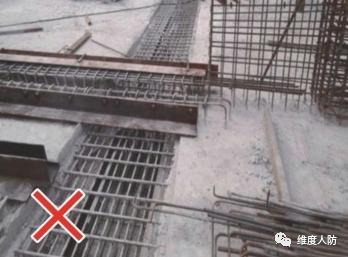

a.頂板反梁配筋(錯誤做法)：

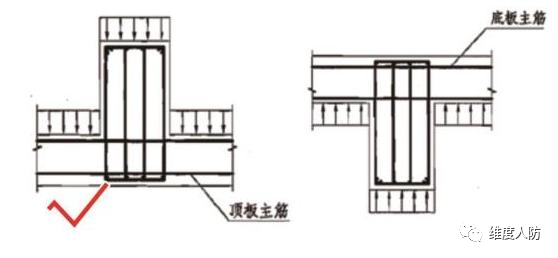

b.底板反梁配筋構造圖（正確做法）：

《人民防空工程質量驗收與評價標準》（RFJ01-2015）第 7.7.5~7.7.7 條：

1)鋼結構構件表面應無明顯凹面和損傷；

2)鋼結構油漆外觀應涂刷均勻，無明顯皺皮、流墜；

3)焊縫應密實、均勻，無明顯的焊渣，飛濺物應清除干凈。

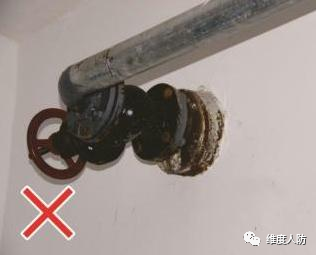

a.穿人防墻的給水管未做防銹防腐處理，導致銹蝕嚴重（錯誤做法）：

b.穿人防墻的電氣套管未做防銹防腐處理，導致銹蝕嚴重（錯誤做法）：

c.穿人防墻的套管前期應做好防銹防腐處理，套管的防腐性能較好（正確做法）：

安裝人防門的吊環主要用于安裝、維修、調試時吊裝人防門門扇。其設置位置應在人防門門扇的上方的頂板上。

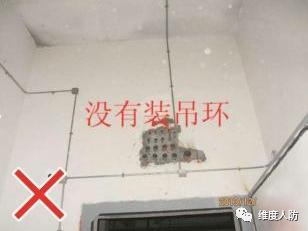

a.沒有安裝吊環（錯誤做法）：

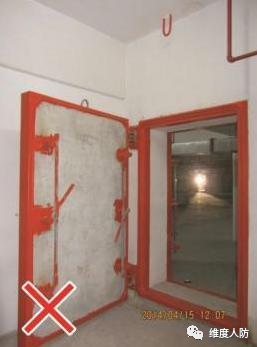

b.吊環位置不對（錯誤做法）：

《防空地下室防護設備選用》(07FJ03)

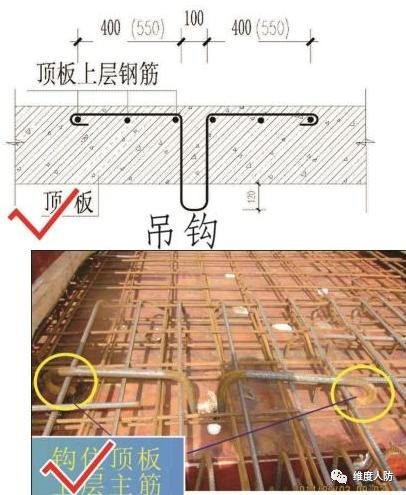

為便于防護密閉門、密閉門、防護密閉封堵板等后期施工安裝、維護，其應在人防頂板上預埋一個吊鉤，在施工時吊鉤應勾住頂板的上層鋼筋網。

a.設備吊環勾住頂板的上層鋼筋網（正確做法）：

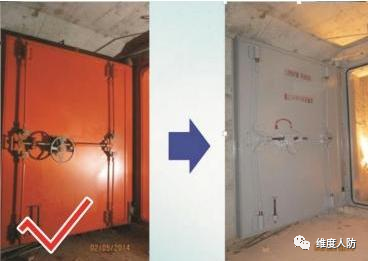

a.人防門銹蝕嚴重（錯誤做法）：

b.生銹處應立即用鋼絲刷清理干凈后，重新刷漆（正確做法）：

a.穿墻套管四周仍遺留大量的建筑垃圾，無法保證墻體的平整性及穿墻套管的密閉性（錯誤做法）：

b.穿墻套管墻體四周平整（正確做法）：

《人民防空工程質量驗收與評價標準》（RFJ01-2015）第 10.8.5 條防爆地漏的安裝，應符合下列規定：

1)防爆地漏安裝高度應低于周圍地面 5~10mm，附近地坪并應有 1%的坡度坡向該地漏；

2)防爆地漏應為不銹鋼或銅材質；

3)防爆地漏平時處于開啟狀態位，戰時處于密閉狀態位。

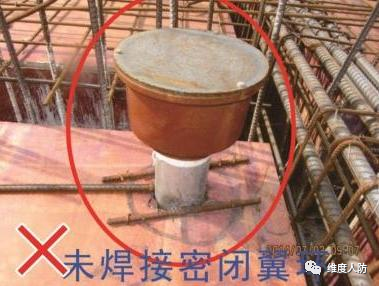

a.防爆地漏未焊接密閉翼環（錯誤做法）：

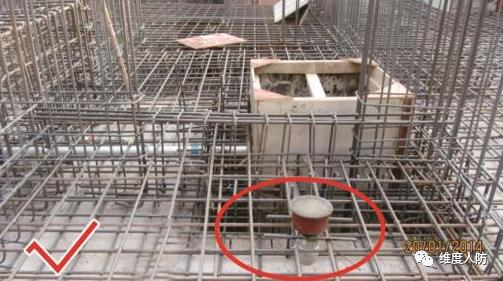

b.防爆地漏焊接密閉翼環（正確做法）：

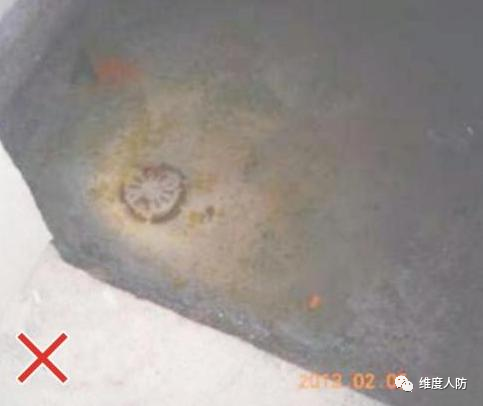

c.防爆地漏不能正常排水（錯誤做法）：

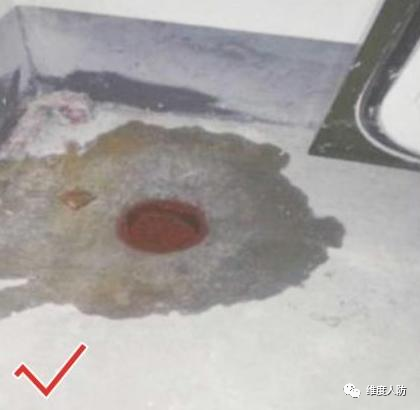

d.防爆地漏能正常排水（正確做法）：

當管道穿過人防工程外墻（板）、臨空墻、防護密閉隔墻、密閉隔墻時，應預埋帶有密閉翼環的密閉穿墻管（短管或套管），密閉翼環應采用鋼板制作，鋼板應平整，其厚度和翼高應符合下列規定：

1) 密閉翼環應采用厚度大于3mm的鋼板制作。鋼板應平整，其翼高宜為30-50mm。密閉翼環與密閉穿墻短管的結合部位應滿焊。

2) 密閉翼環應位于墻體厚度的中間，并應與周圍結構鋼筋焊牢。密閉穿墻短管的軸線應與所在墻面垂直，管端面應平整。

a.穿越人防門框墻的預埋管道未做防護密閉措施（錯誤做法）：

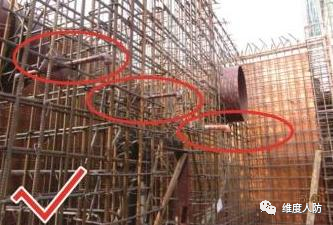

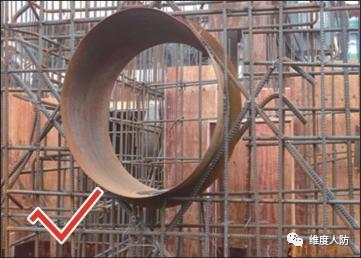

b.預埋的密閉穿墻短管帶有密閉翼環（正確做法）:

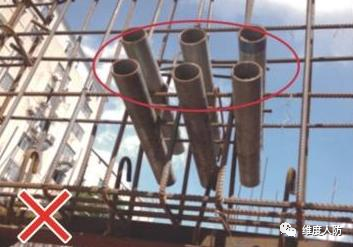

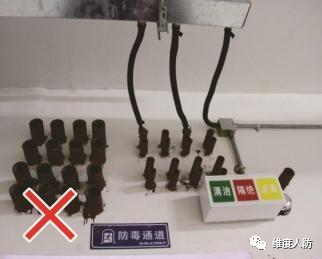

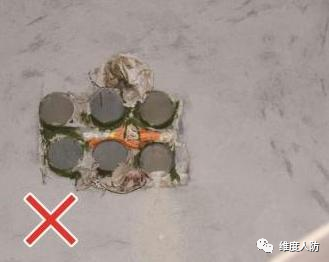

c.多跟電纜穿一根套管（錯誤做法）：

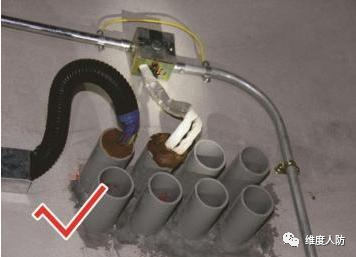

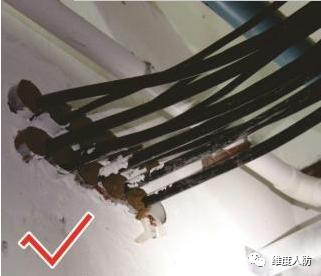

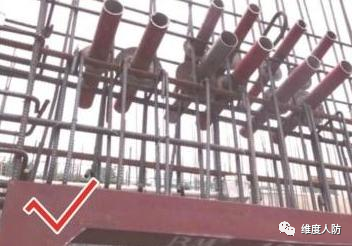

d. 所有電纜滿足一根電纜穿一根套管（正確做法）：

《人民防空地下室設計規范》（GB50038-2005）第 7.4.3 條穿過人防外墻、臨空墻、防護密閉隔墻和密閉隔墻的各種電纜（包括動力、照明、通信、網絡等）管線和預留備用管，應進行防護密閉或密閉處理，應選用管壁厚度不小于2.5mm 的熱鍍鋅鋼管。

《全國民用建筑工程設計措施—防空地下室》（2009 年版） 6.4.11、6.4.13電纜橋架穿過防護單元隔墻、臨空墻、密閉隔墻等處時，應在墻的兩側將電纜橋架斷開，不得直接在墻上開孔穿過，需改為一根電纜穿一根套管。

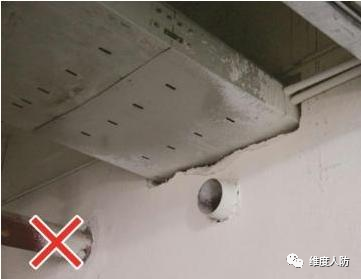

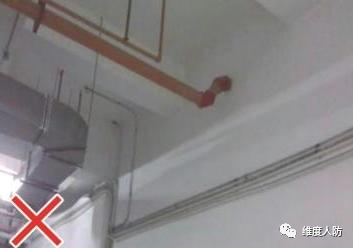

a.電纜橋架穿墻人防墻（錯誤做法）：

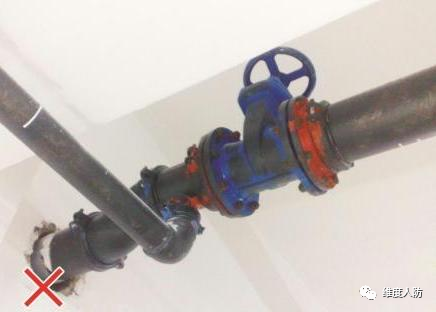

《人民防空工程質量驗收與評價標準》（RFJ01-2015）第 7.6.9 規定：進出人防工程管道，應在人防工程內部安裝防護（密閉）閥門，其距離墻體（頂板）不宜大于 200mm。（備注：防護閥采用公稱壓力不應小于 1.0MPa，閥芯為不銹鋼或銅材質的閘閥或截止閥，防護閘閥與管道連接采用法蘭連接）

a.人防墻內側未設置防護閥（錯誤做法）：

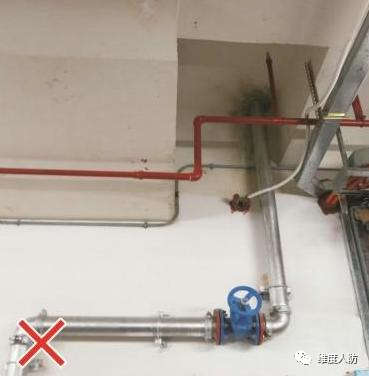

b.防護閥門設置離墻太遠（錯誤做法）：

c.防護閥門采用防爆波閥，不符合要求（錯誤做法）：

d.支管安裝在閥門之前不符合要求（錯誤做法）：

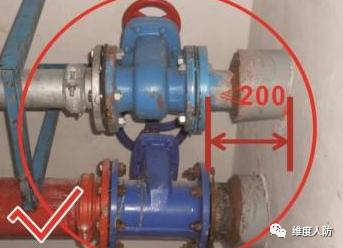

e.人防墻內側設置防護閥門（正確做法）：

《人民防空工程質量驗收與評價標準》（RFJ01-2015） 7.5.1~7.5.3

自動排氣活門、防爆波超壓排氣活門開啟方向必須朝向排風方向，平衡錘連桿應與穿墻管法蘭平行，平衡錘應垂直向下；

自動排氣活門、防爆超壓排氣活門安裝應符合下列規定：

排氣活門在設計超壓下能自動開啟，關閉后與風管法蘭和無縫橡膠密封圈貼合嚴密。

a.超壓排氣活門垂直度不符合要求（錯誤做法）：

b.超壓排氣活門垂直度符合要求（正確做法）：

《人民防空工程防化設計規范》（RFJ013-2010）5.2.9過濾吸收器進出口應采用軟管連接，并設阻力取樣管及球閥。其中阻力取樣管采用壁厚為 2mm，規格為 D4的紫銅管。

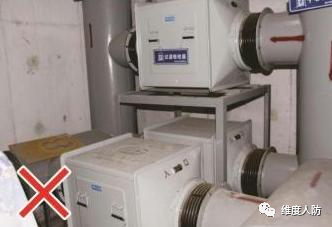

a.過濾吸收器前方未安裝取樣管（錯誤做法）：

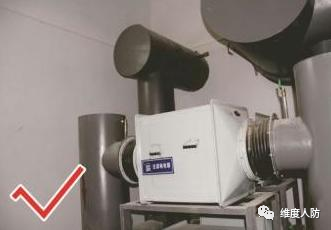

b.過濾吸收器前方安裝取樣管（正確做法）：

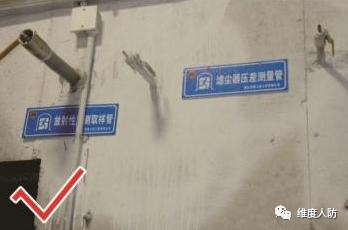

濾塵器壓差測量管應在油網除塵器前后各預埋一根，放射性監測取樣管應預埋在油網除塵器的前面。

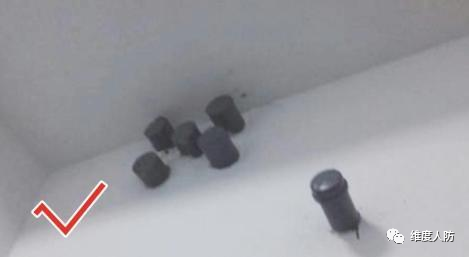

a.預埋管中間應焊接密閉翼環，管路閥門與配件連接應嚴密（正確做法）：

a.預埋管中間應焊接密閉翼環，管路閥門與配件連接應嚴密（正確做法）：

根據《人民防空工程設計規范》(GB 500225-2005)6.1.1、6.1.2、7.4.1~7.4.6條：

1)凡進入防空地下室的管道及穿過人防圍護結構，均應采取防護密閉處理。

2)穿過人防維護結構的給水、排水、消火栓、噴淋管線、通氣管、供油管均應在穿越人防圍護結構處設置一個剛性防水套管或者外側加防護擋板的剛性防水套管；

a. 由于前期未做好預埋，后期消防管線安裝時出現亂鉆孔現象（錯誤做法）：

b.由于前期未做好預埋，后期電氣安裝時出現亂鉆孔現象（錯誤做法）：

c.由于前期未做好預埋，后期弱電安裝時出現亂鉆孔現象（錯誤做法）：
