加壓送風余壓監控系統安裝圖解

說明

1、余壓值超過規范要求最大值時，余壓探測器發出報警信號給余壓控制器，動態步進式調整電動泄壓閥開啟角度進行泄壓，并發出聲光警報，余壓值降至規范要求區間值時，余壓探測器發出信號給余壓監控器關閉電動閥停止泄壓。

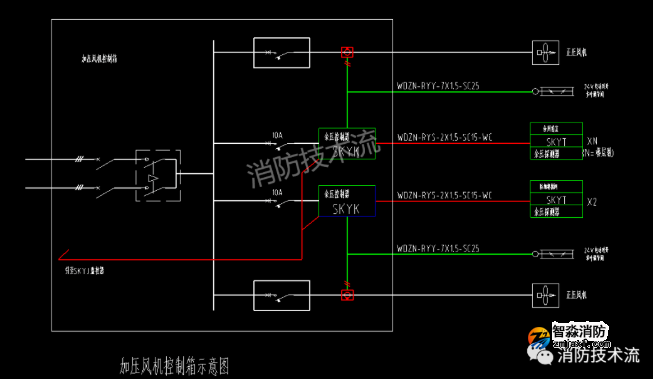

2、余壓控制器導軌安裝在加壓送風機控制箱內，漢子液晶實時顯示并存儲各類故障報警和動作狀態信息，控制器并聯接入加壓送風機控制箱內消防電源監控系統總線，所有信息實時上傳至消防控制室消防電源監控器，便于值班人員掌握系統運行情況。

3、余壓探測器漢子液晶實時顯示余壓值和溫度值，測量余壓范圍為-100~100Pa，具有余壓校驗和溫度補償功能。

4、余壓探測器有唯一地址碼，由余壓控制器通過無極限二總線通信并集中提供DC24V電源，沿樓梯間、前室樓板垂直敷設至加壓送風機控制箱內控制器。

5、前室沒測均安裝余壓監控器，樓梯間在約1/3和2/3高度處各設一臺余壓探測器，氣管座采用阻燃材料，以86盒面板式固定在墻面上或根據現場情況吸頂安裝。

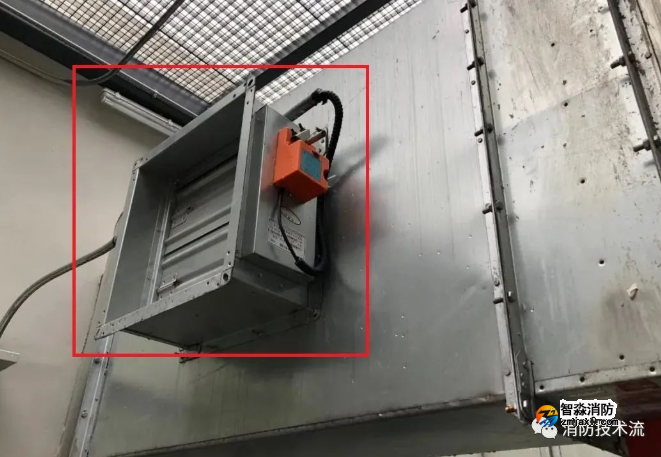

▲泄壓閥
