變配電室工程，是建筑電氣安裝工程重點，施工前深化設計、綜合布局，施工中標準規范、精工細作，不僅保證使用功能，而且實現工程美感。以下圖例均出自近兩年中國“安裝之星”，據反映，觀摩這些變配電室工程，強迫癥都治好了！

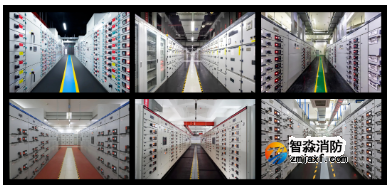

• 宏觀上講究秩序美，布置合理、整齊美觀、橫平豎直、居中對稱

• 設備設施外觀干凈整潔，盤面油漆均勻光亮，標識清晰美觀

• 接地可靠，接地排同步于橋架柜，絕緣墊鋪設規范，操作通道寬敞

• 橋架母線與配電箱柜等設施成等距離，成排成行，并與管道保持安全距離

• 燈具、開關及插座等電氣終端標高一致，成排成線，燈具避開配電設備正上方

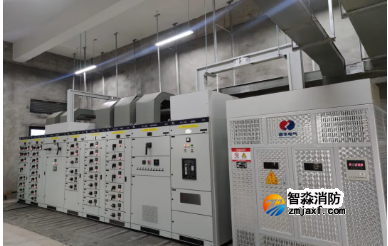

▲華西安裝公司東來印象（簡陽市文化體育中心）

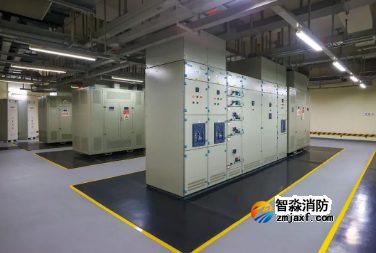

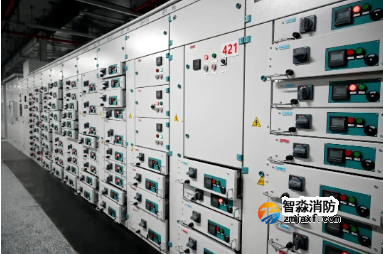

• 配電室內主要設備變壓器及配電柜等安裝位置正確，整體布置整齊，成排配電柜安裝垂直度允許偏差1.5‰，成列盤面偏差不大于5㎜，成排柜體間接縫不大于2㎜

• 配電柜相互間或與基礎型鋼間用鍍鋅螺栓連接，緊固件齊全不松動

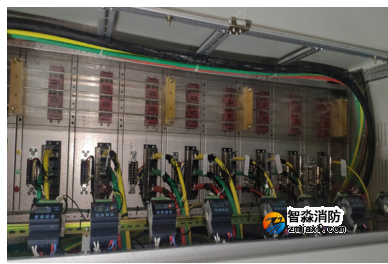

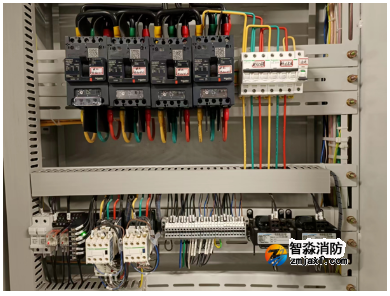

• 柜內電氣接線牢固、排線整齊，接線端子壓接牢靠，母線連接螺栓螺母安裝同側不松動，相位色標正確，相序標識清晰且與導線顏色一致

• 箱柜門和框架接地端子間用裸編織銅線連接，箱柜接地牢靠，接線端子編號清晰

• 橋架、母線安裝橫平豎直，連接嚴密，相序顏色標識正確清晰，支吊架設置合理，間距均勻，牢固可靠

• 橋架彎頭接頭制作規范，三通正確，連接可靠，接地良好，漆面光潔，標識清晰

• 母線安裝偏差±5㎜，接線端子編號清晰，螺栓及螺母配件齊全、連接可靠

• 一二次電線電纜敷設整齊，綁扎牢固，終端頭、接頭、拐彎處及豎井兩端均設置標識牌

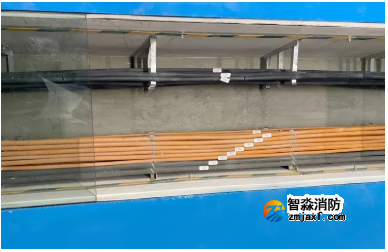

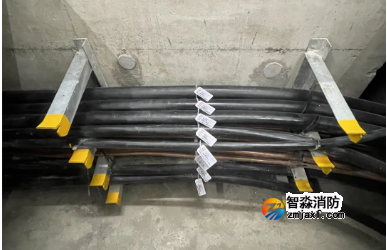

• 地溝電纜采用側向支架，支架接地有效，電纜排列整齊有序，分段捆扎，掛牌清晰

• 電纜進柜布置合理，受力均勻，外防護措施到位，電纜出入口密封處理

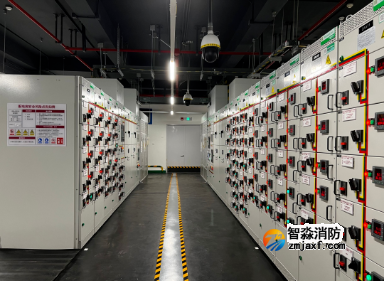

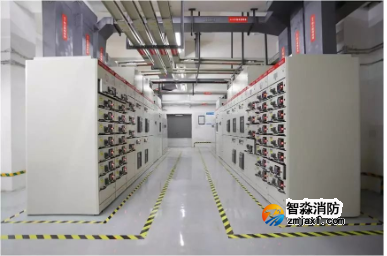

▲中建八局無錫市委黨校新校區

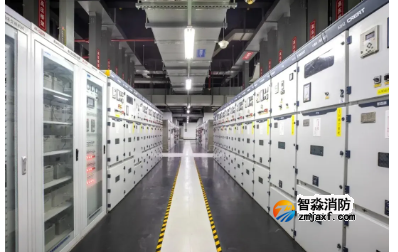

▲華西安裝東來印象（簡陽市文化體育中心）
