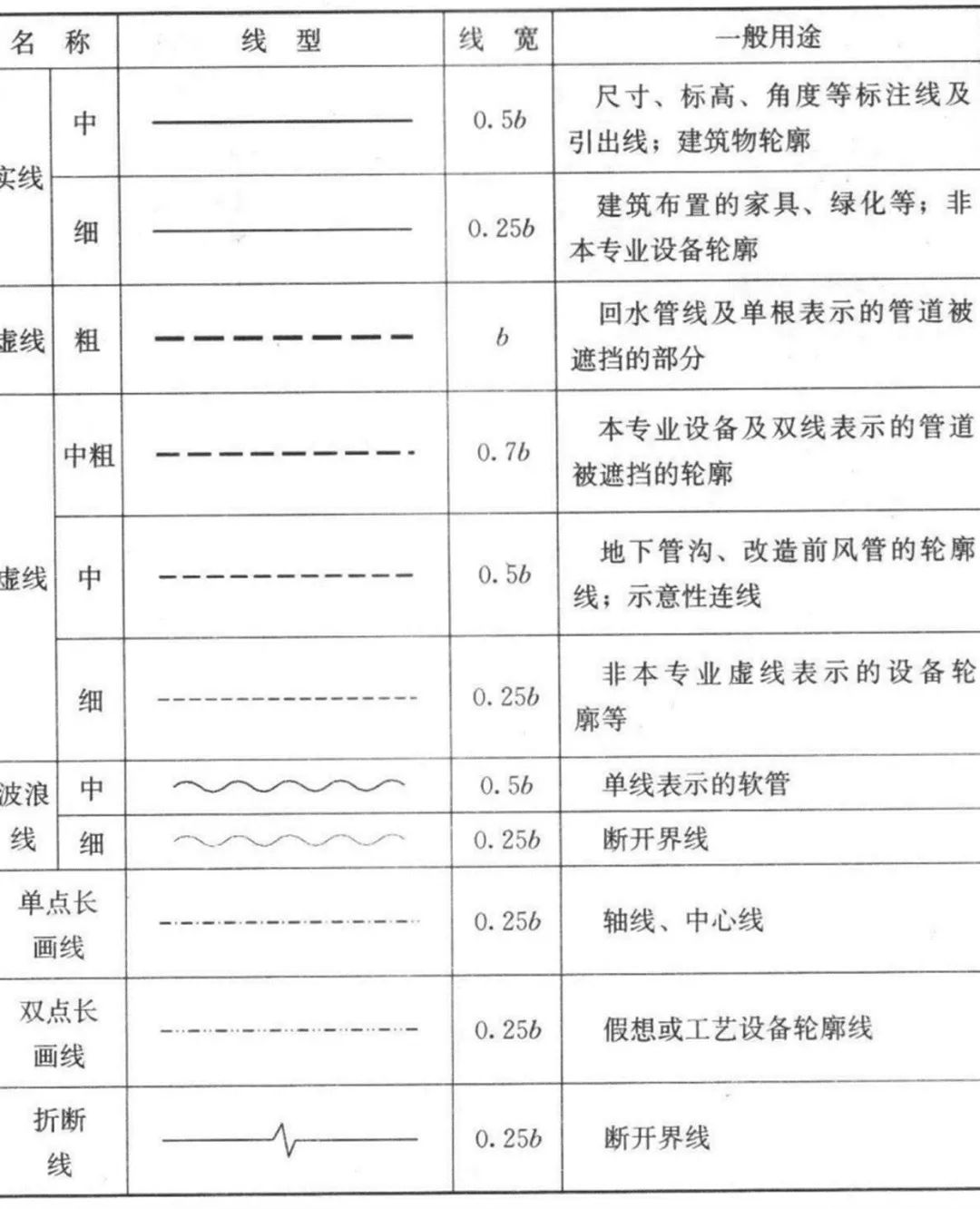

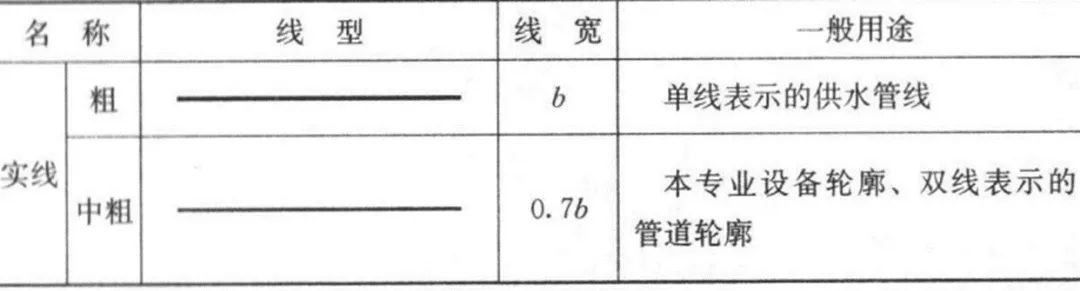

線型及其含義：

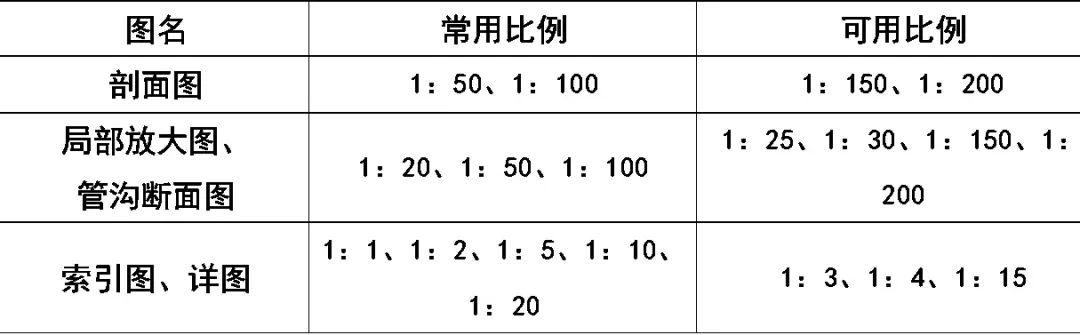

比例：

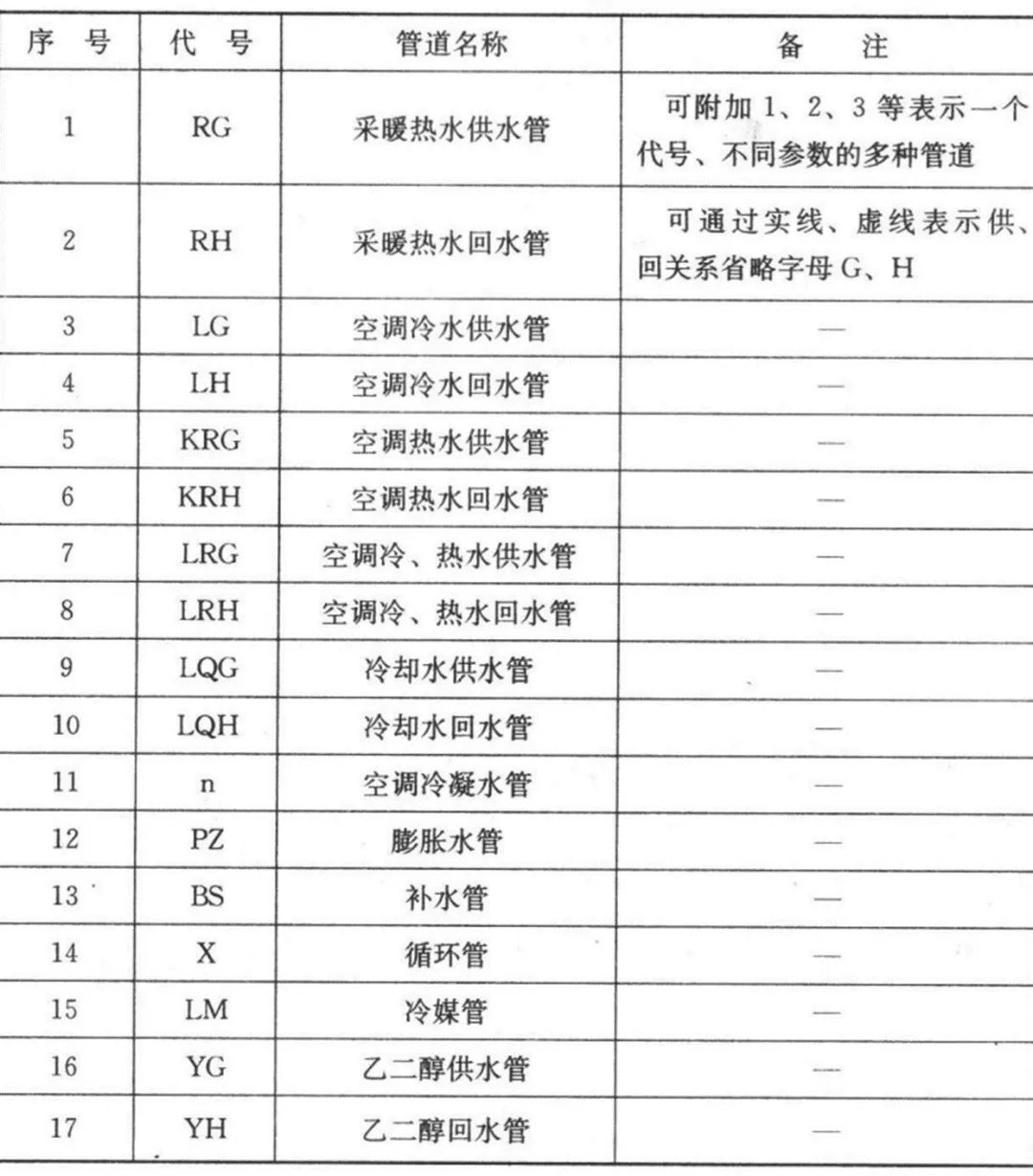

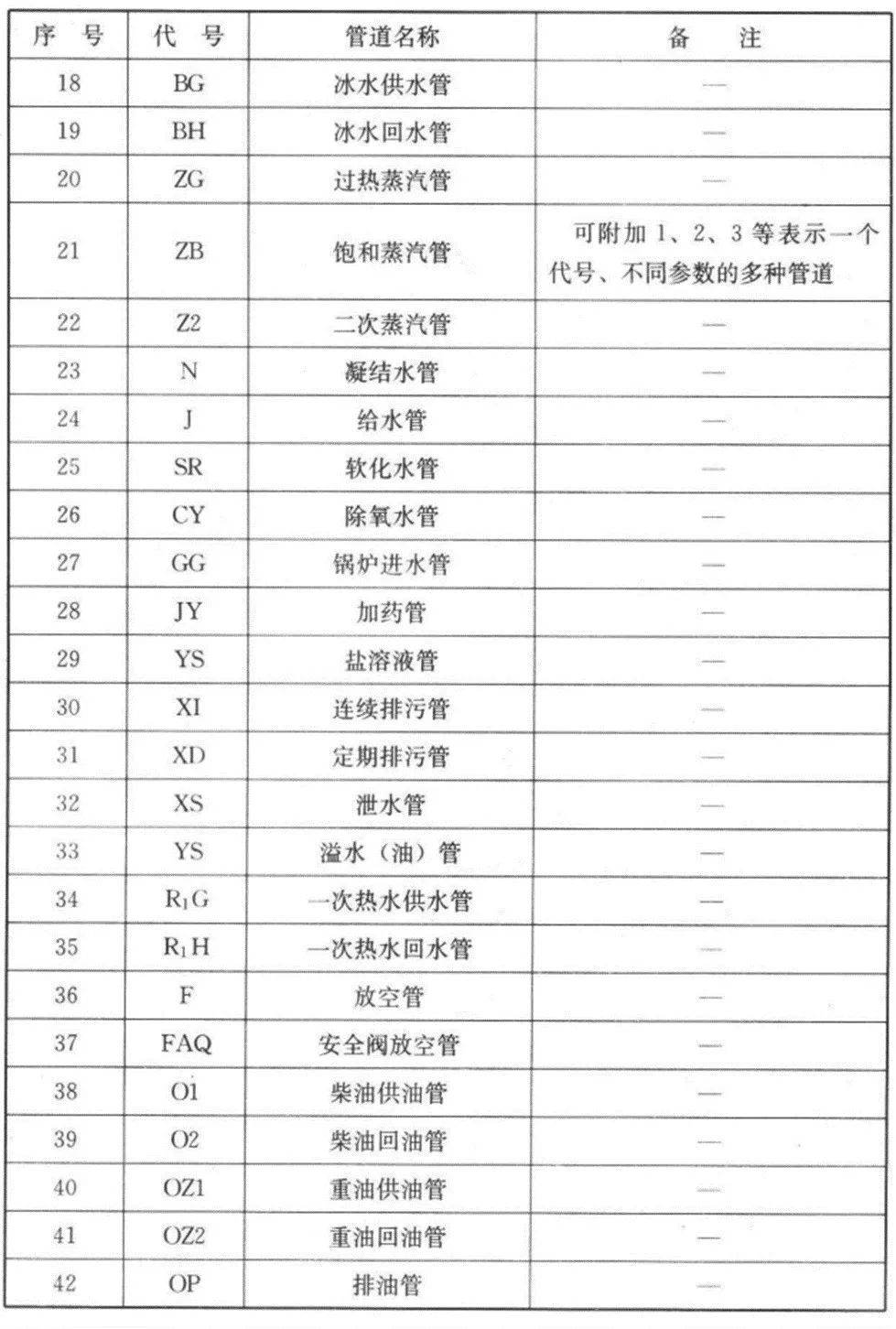

水、汽管道代號：

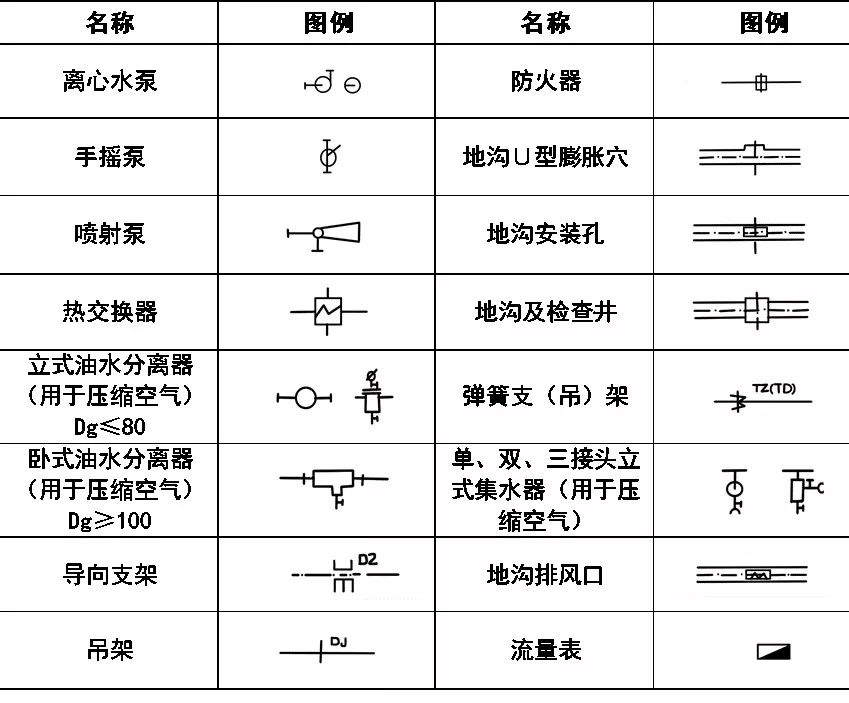

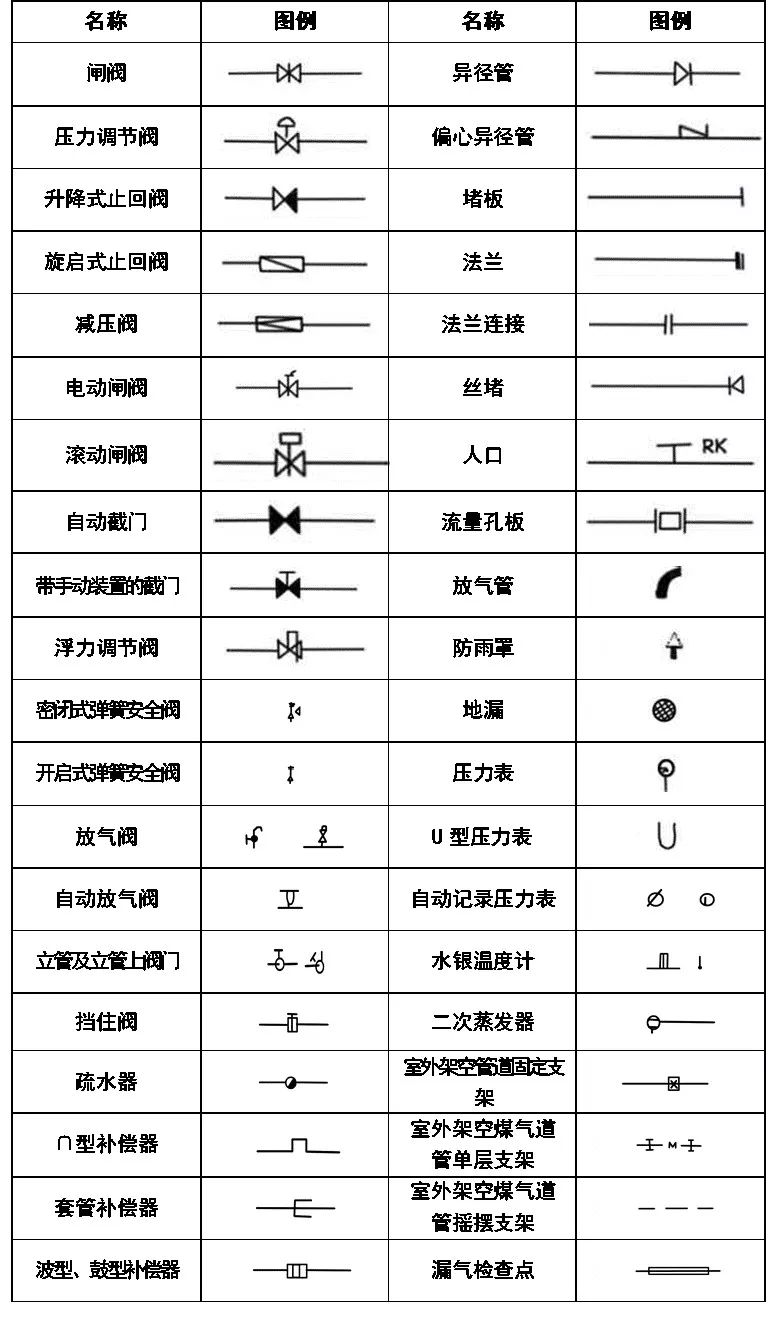

工藝管道施工圖常用圖例：

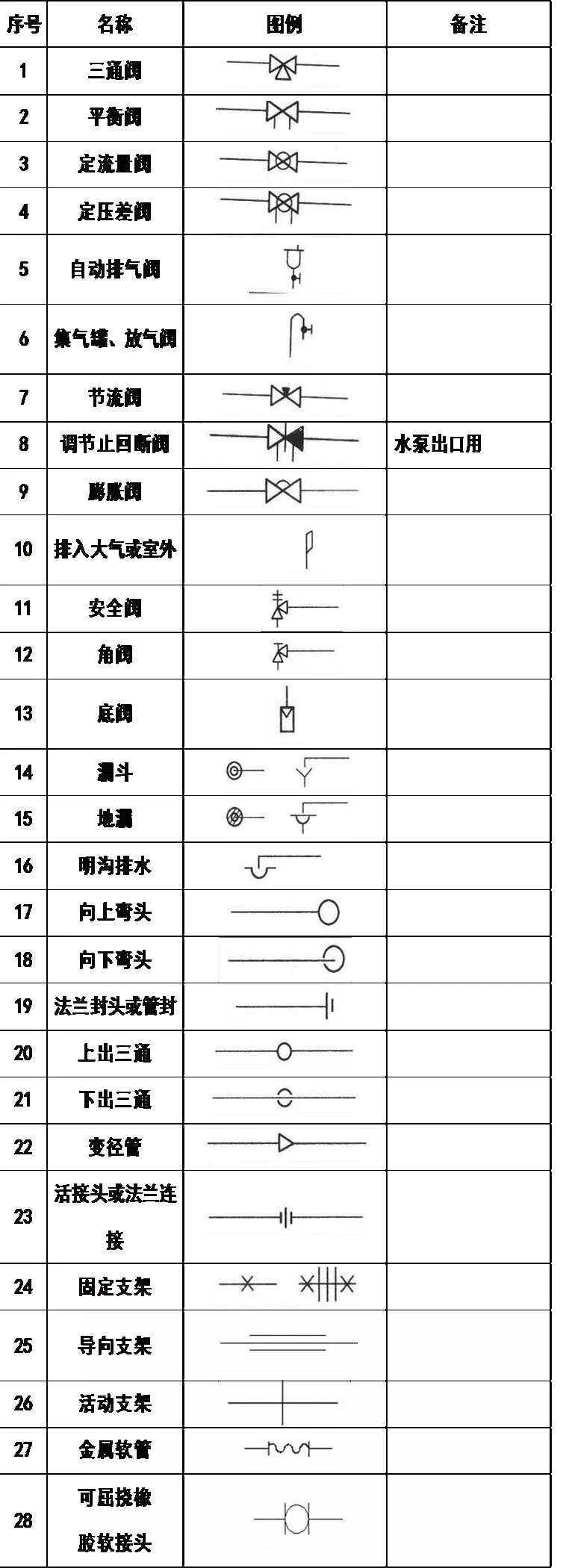

水、汽管道閥門和附件圖例：

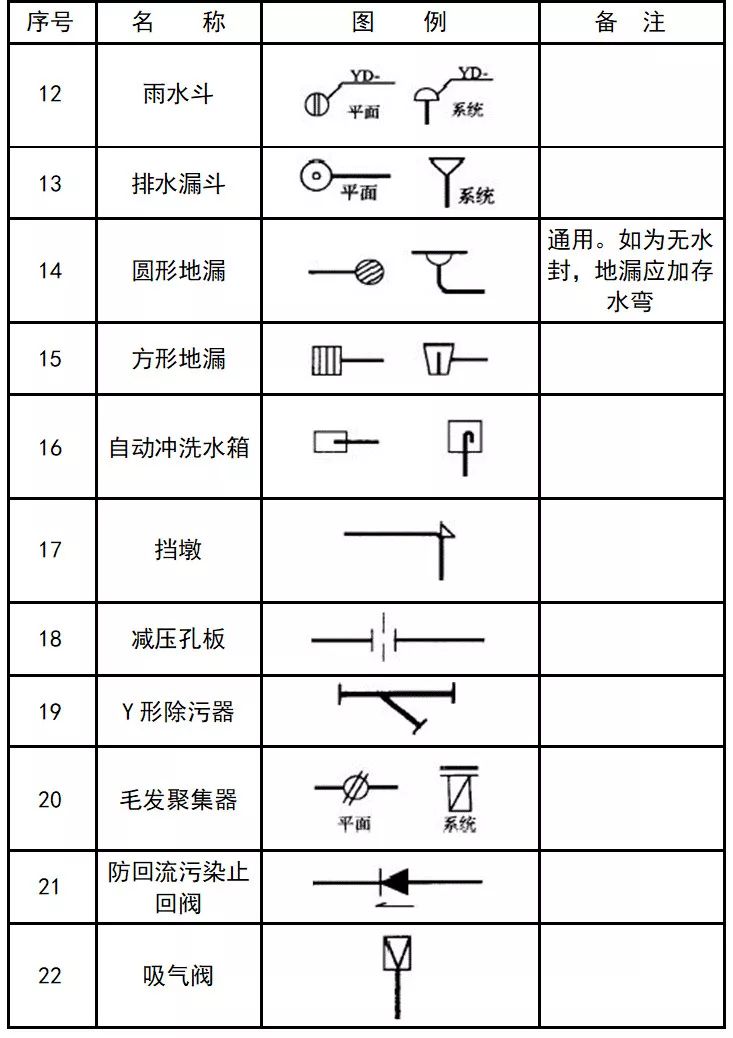

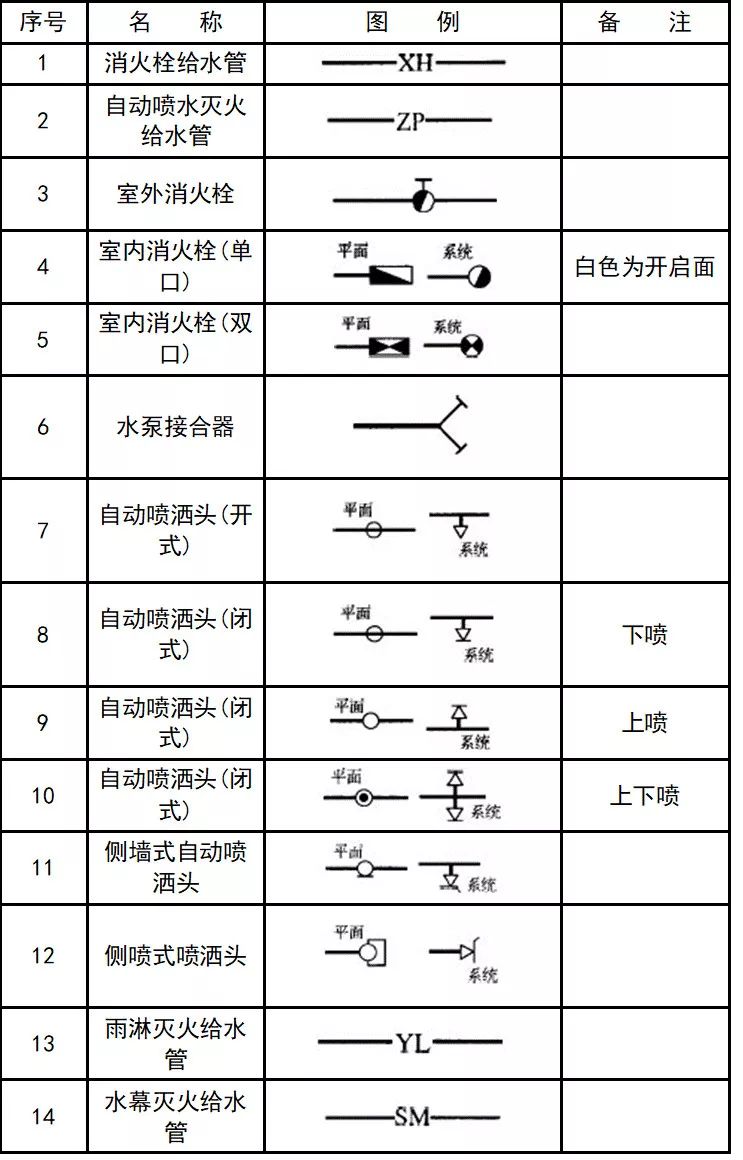

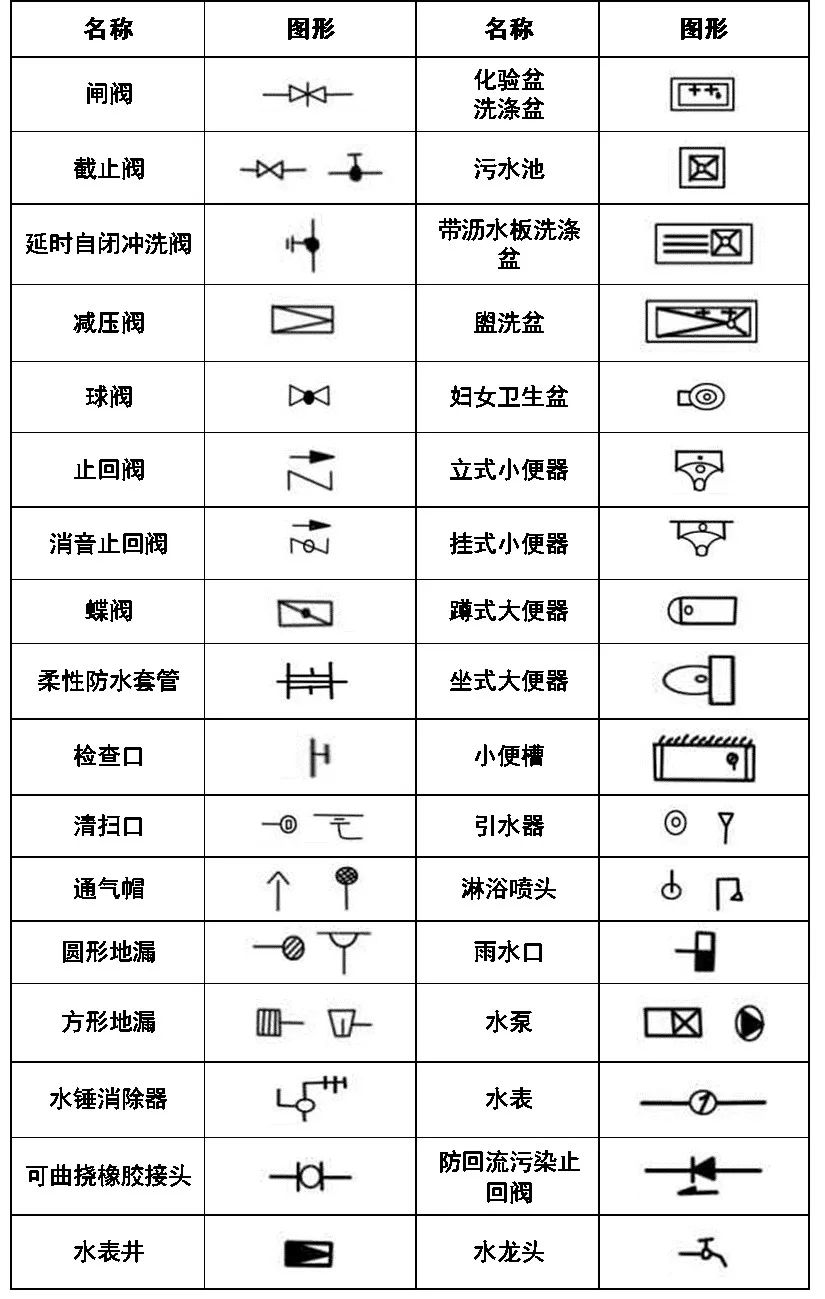

給排水、采暖常用圖例：

通風空調工程常用圖例：

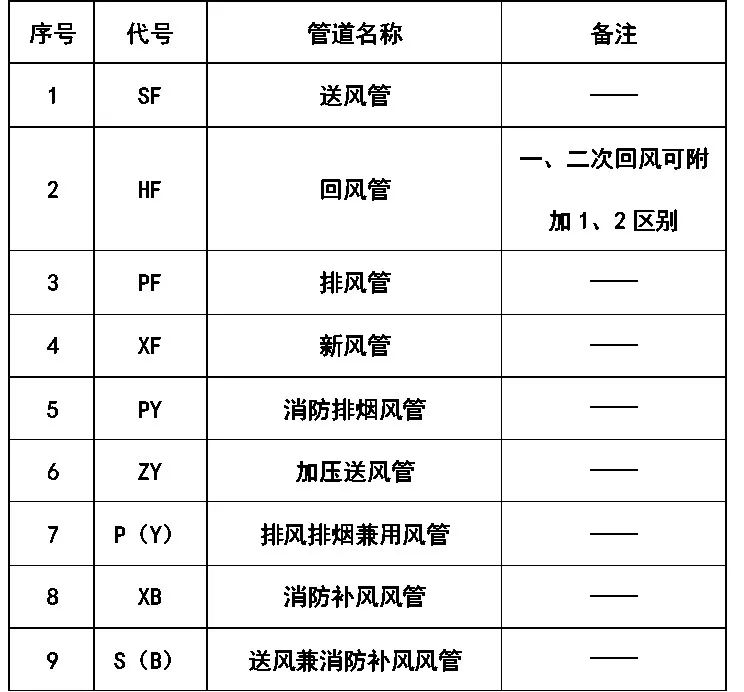

風道代號：

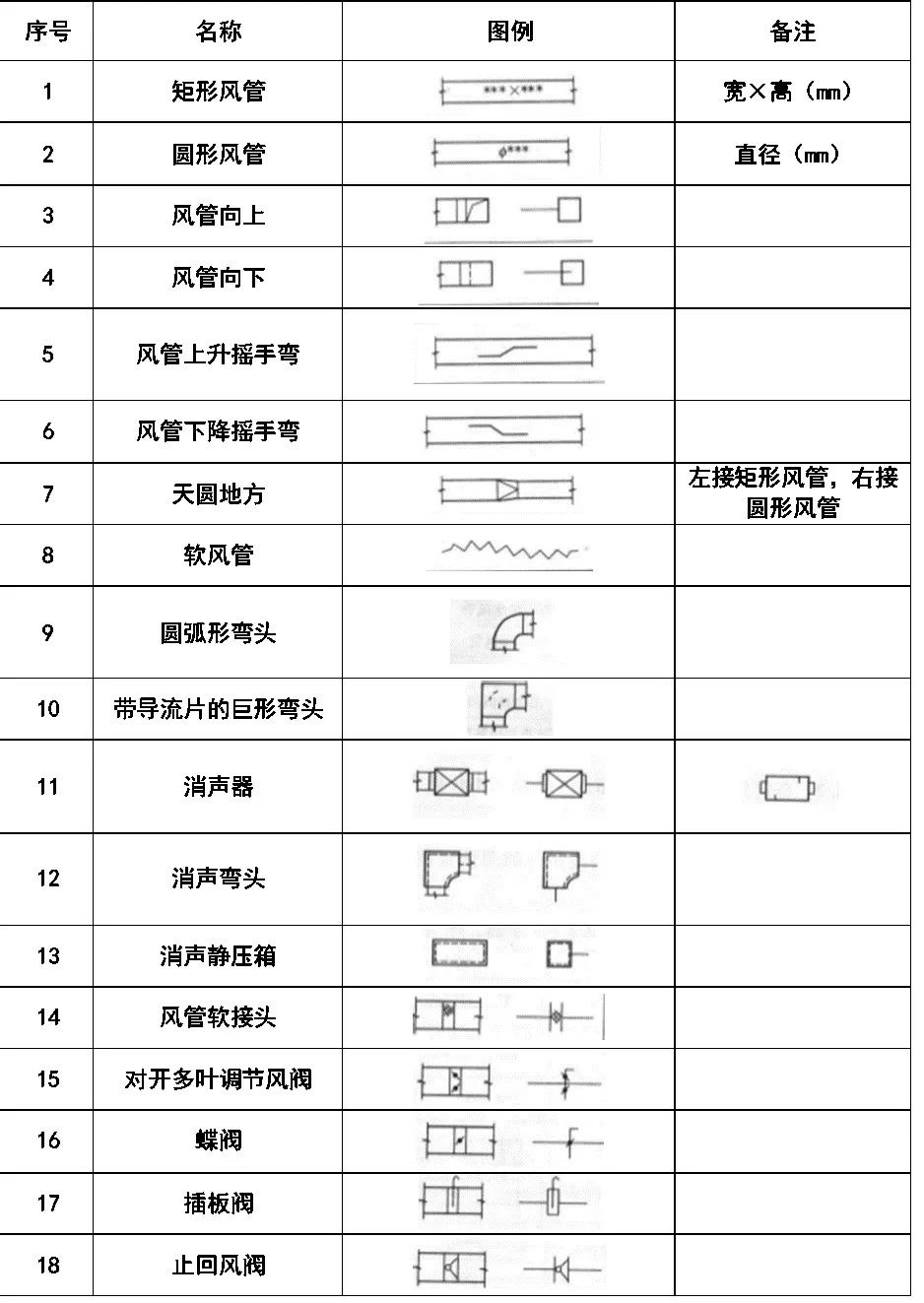

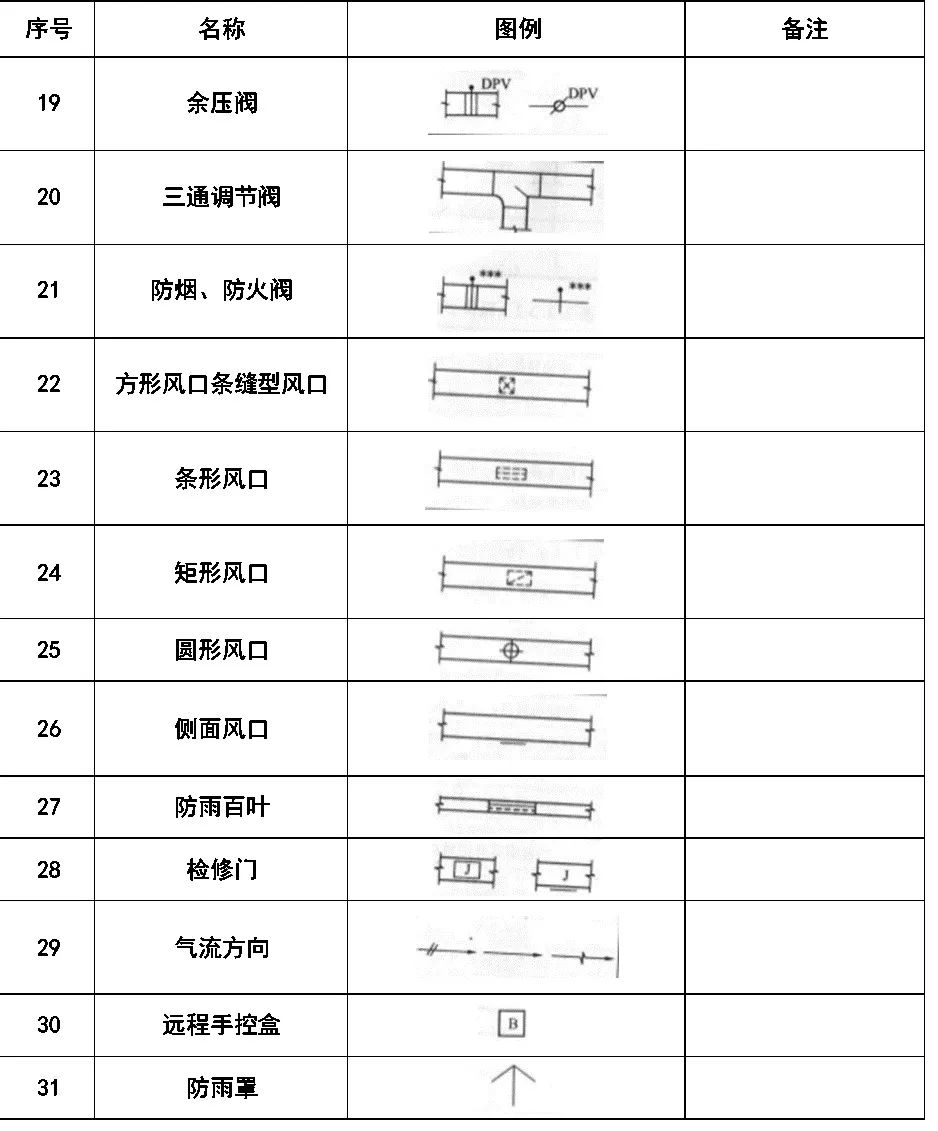

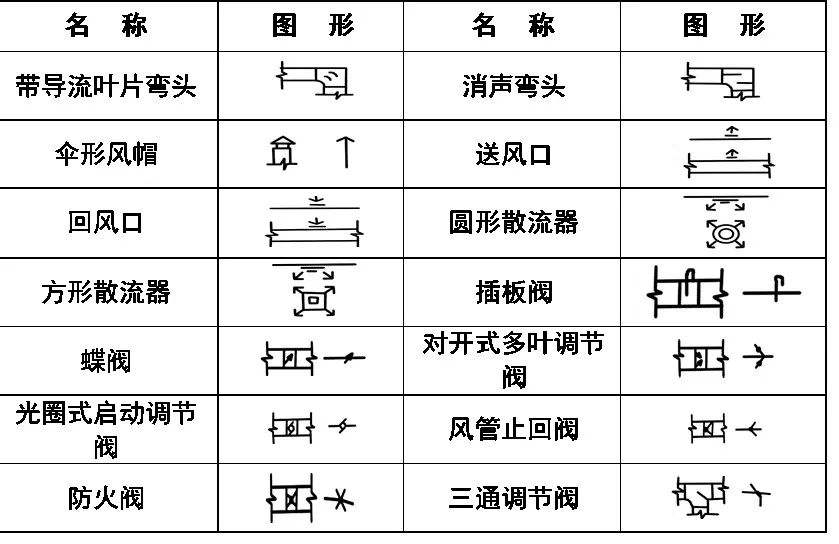

風道、閥門及附件圖例：

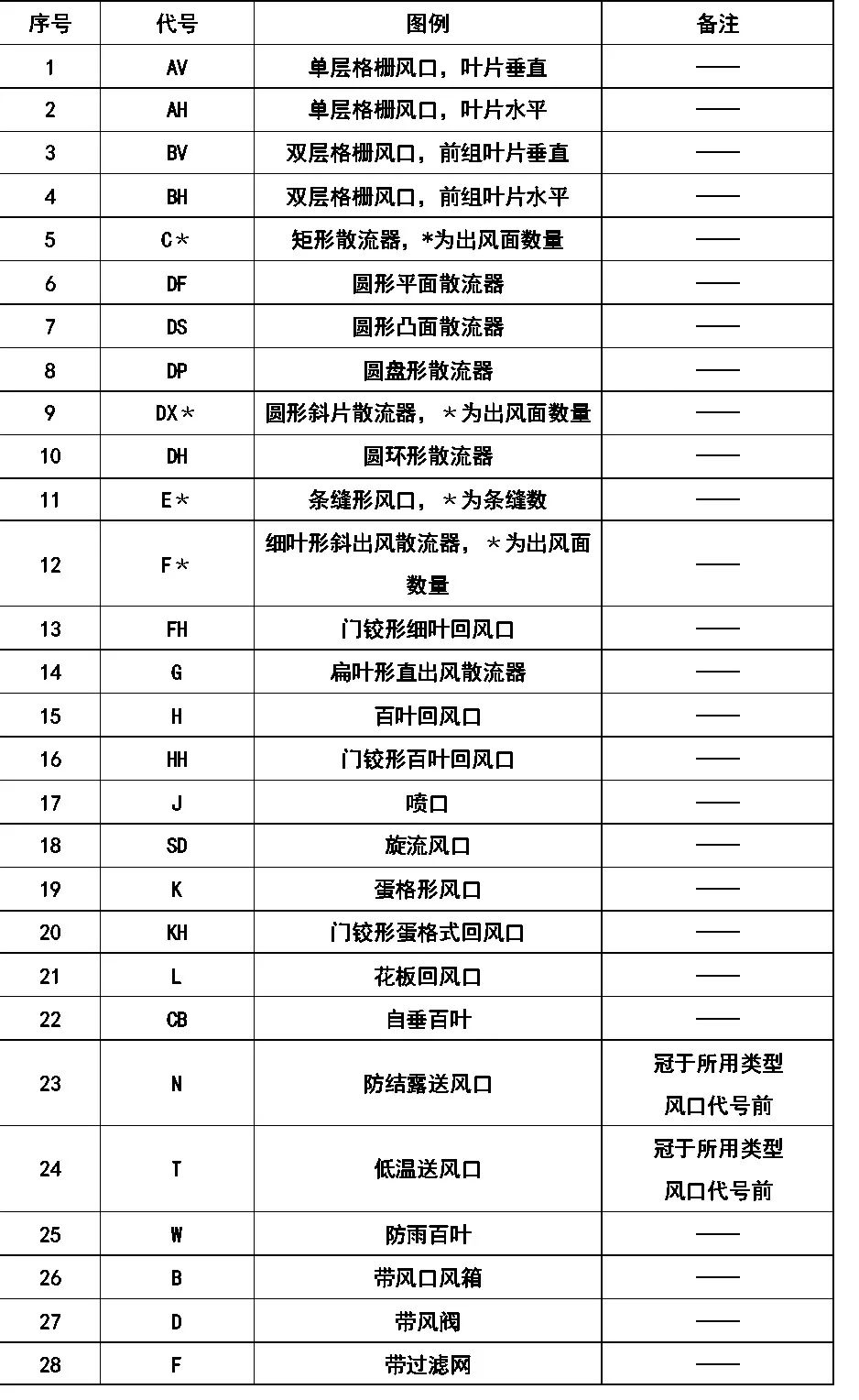

風口和附件代號：

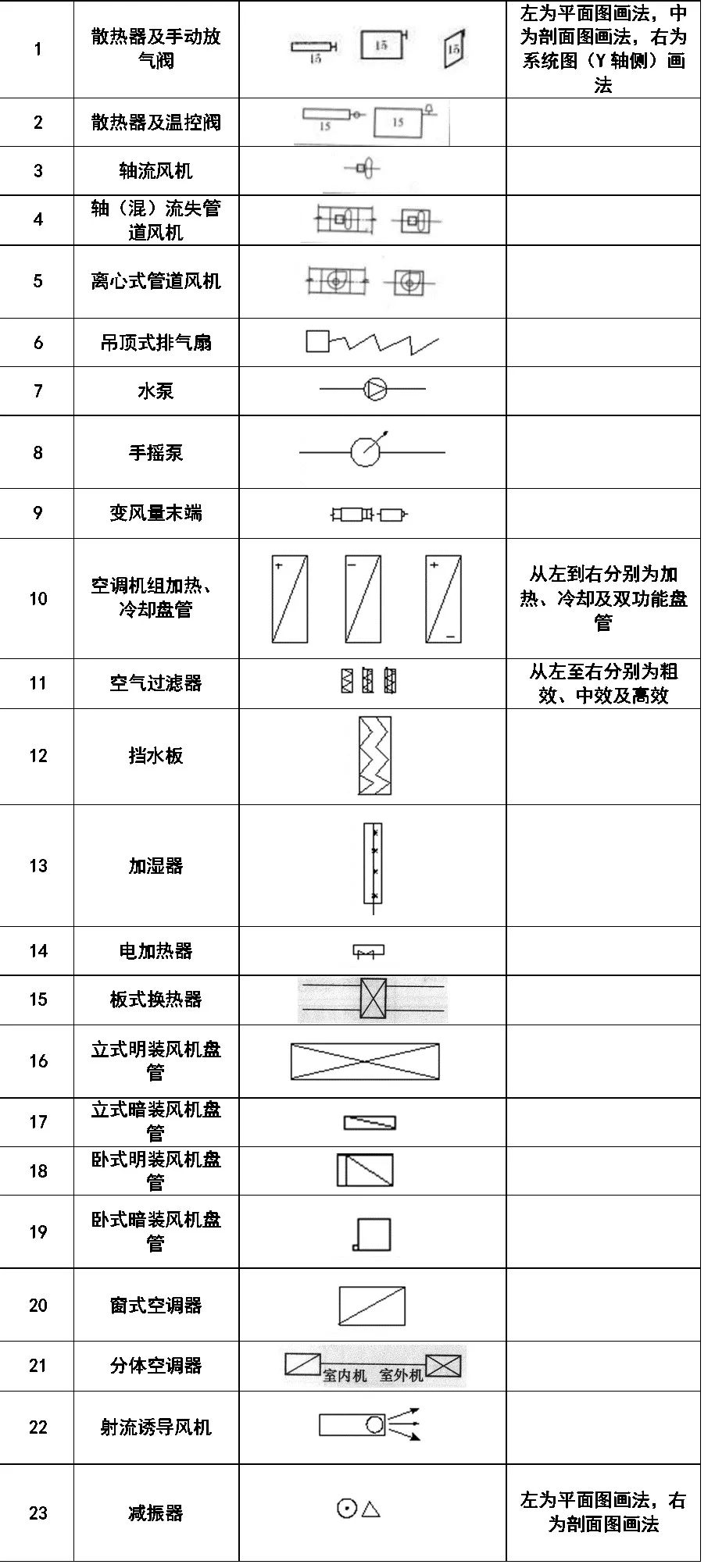

暖通空調設備圖例：

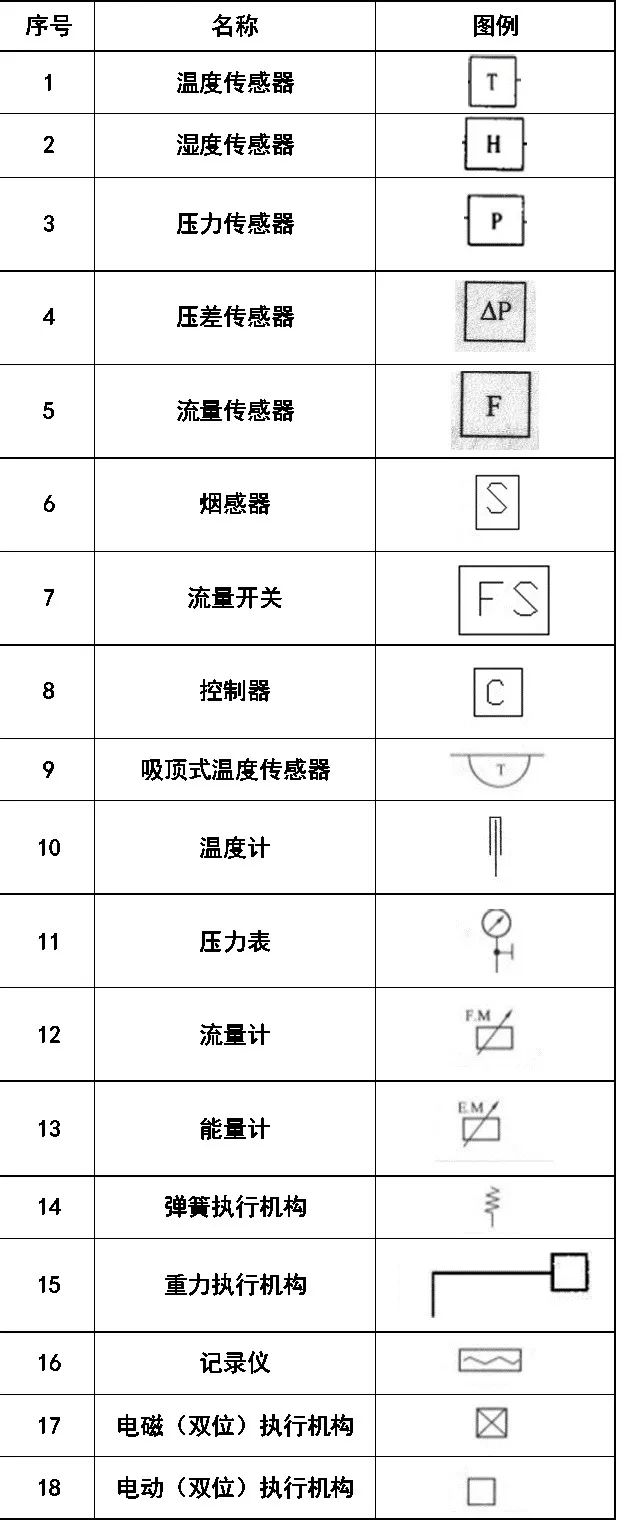

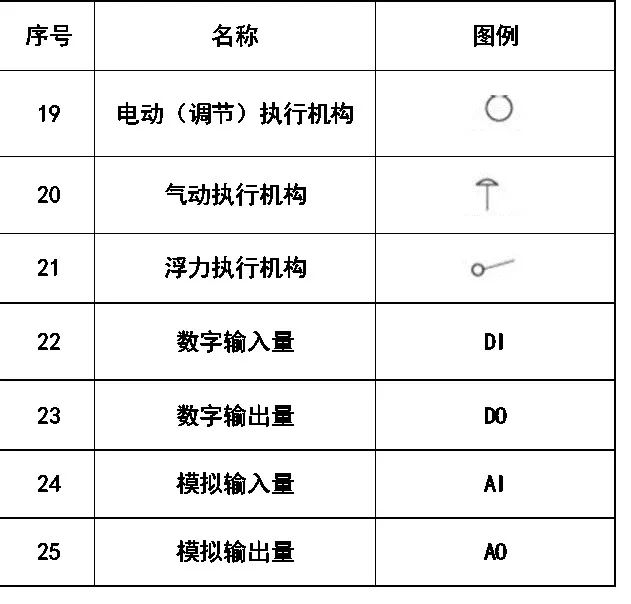

調控裝置及儀表圖例：

各種執行機構可與風閥、水閥組合 表示相應功能的控制閥門。

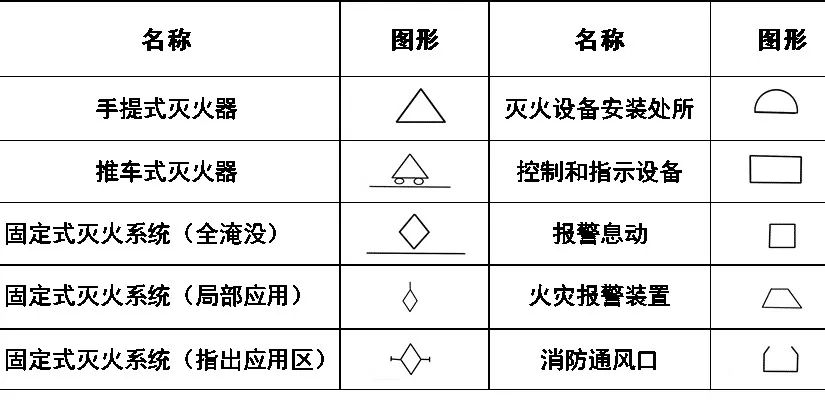

消防工程基本圖形符號：

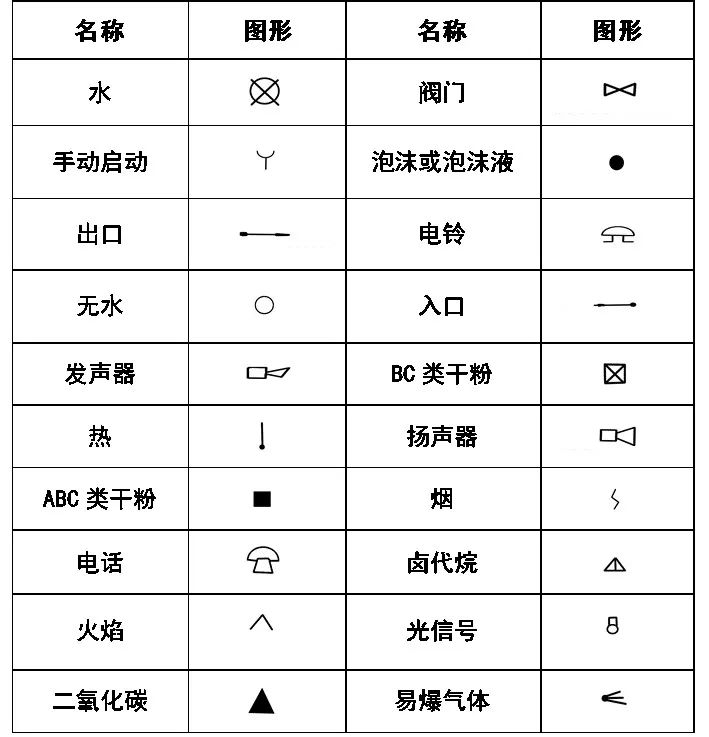

消防工程輔助符號：

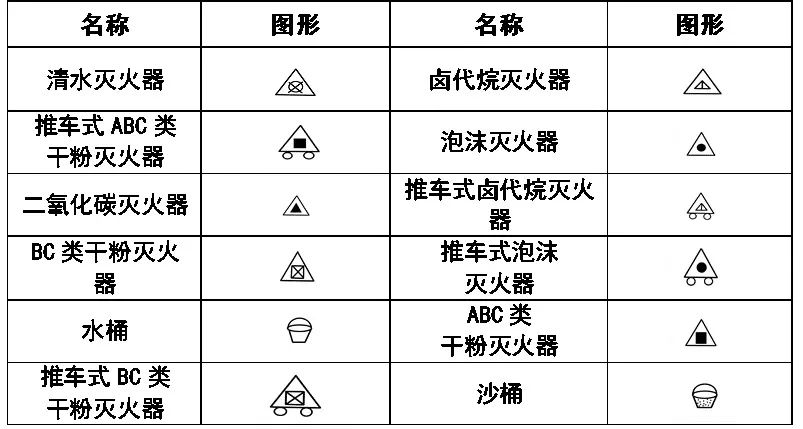

消防工程滅火器符號：

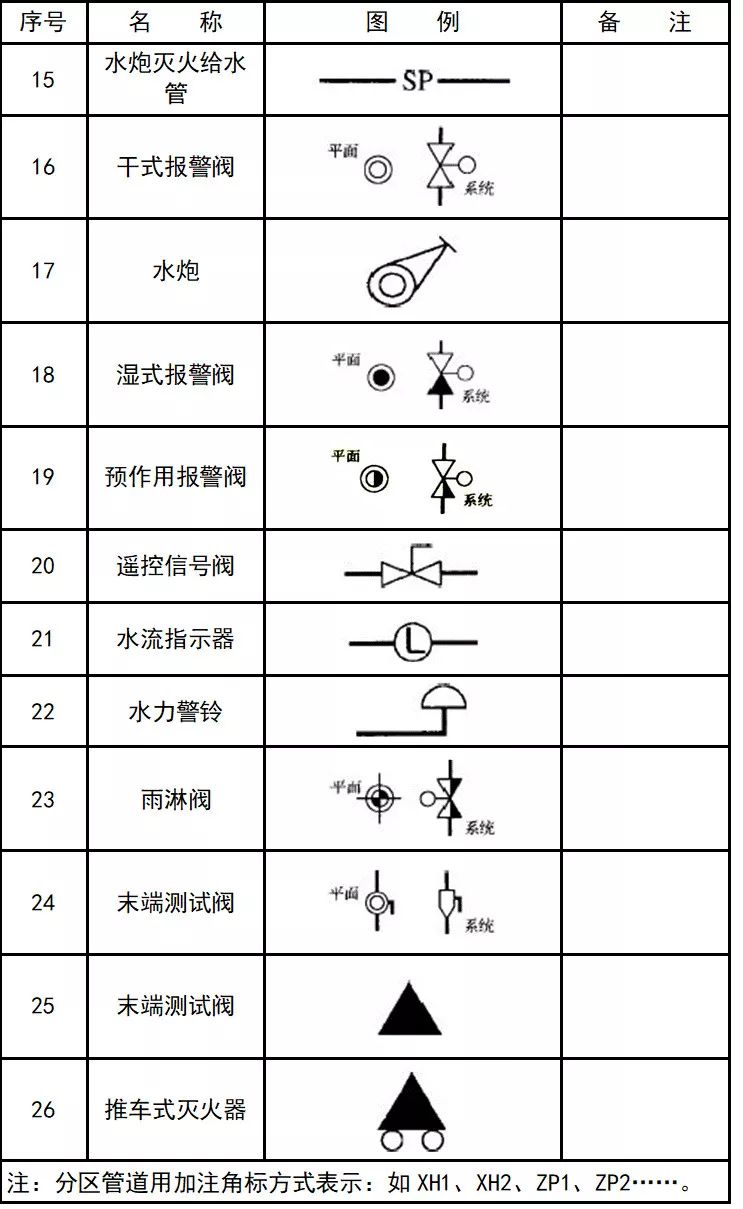

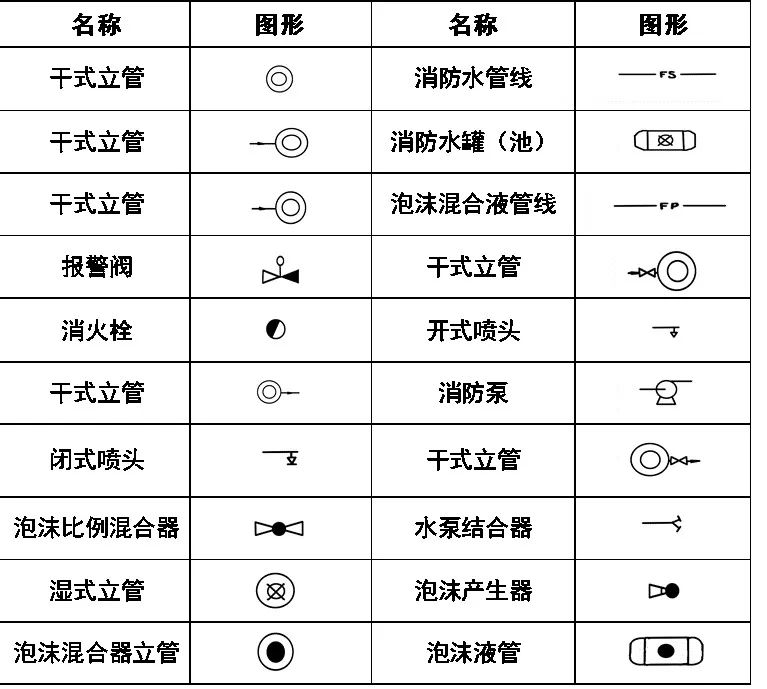

消防管路及配件符號：

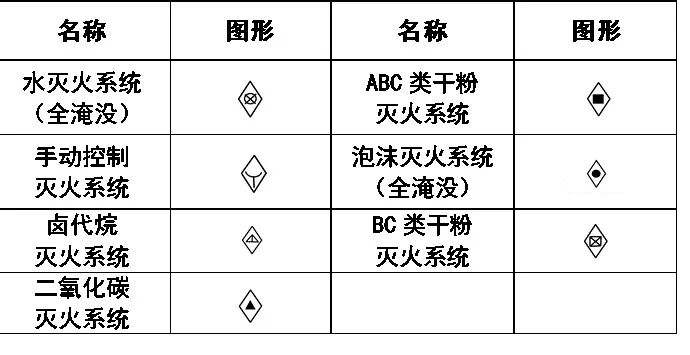

消防工程固定滅火器系統符號：

消防工程滅火設備安裝處符號：

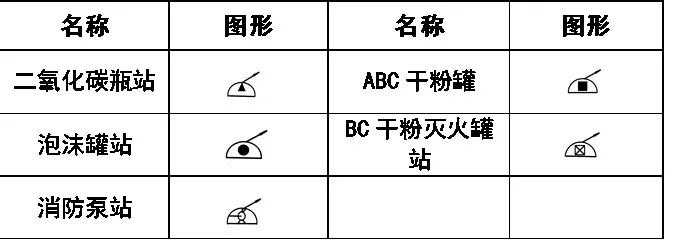

消防設施：

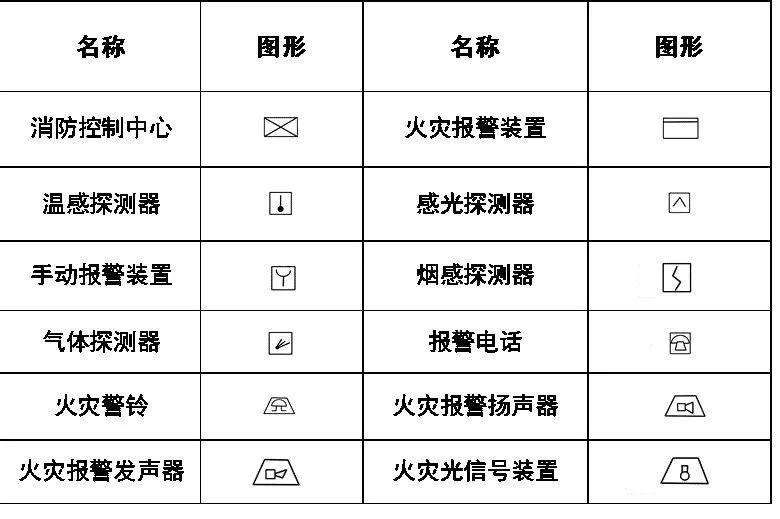

消防工程自動報警設備符號：

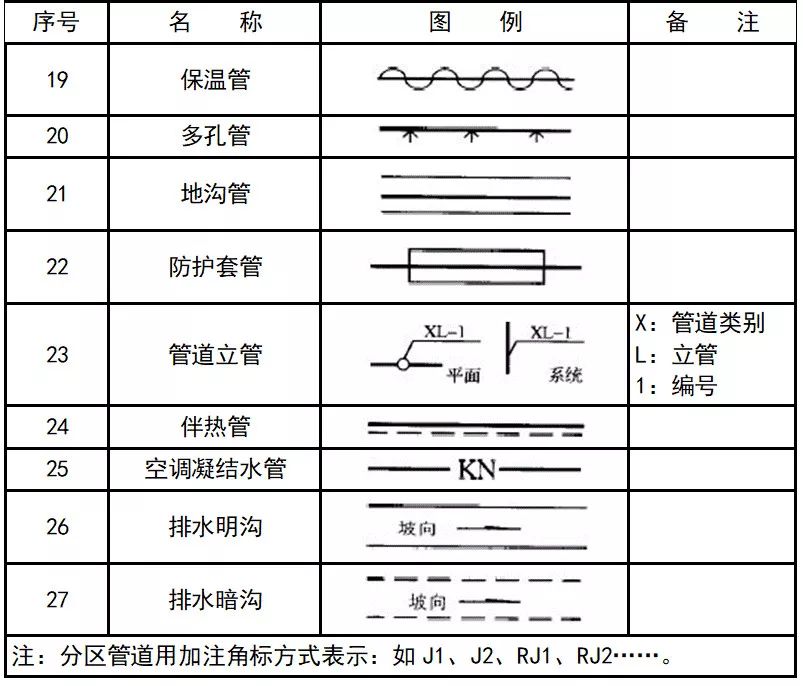

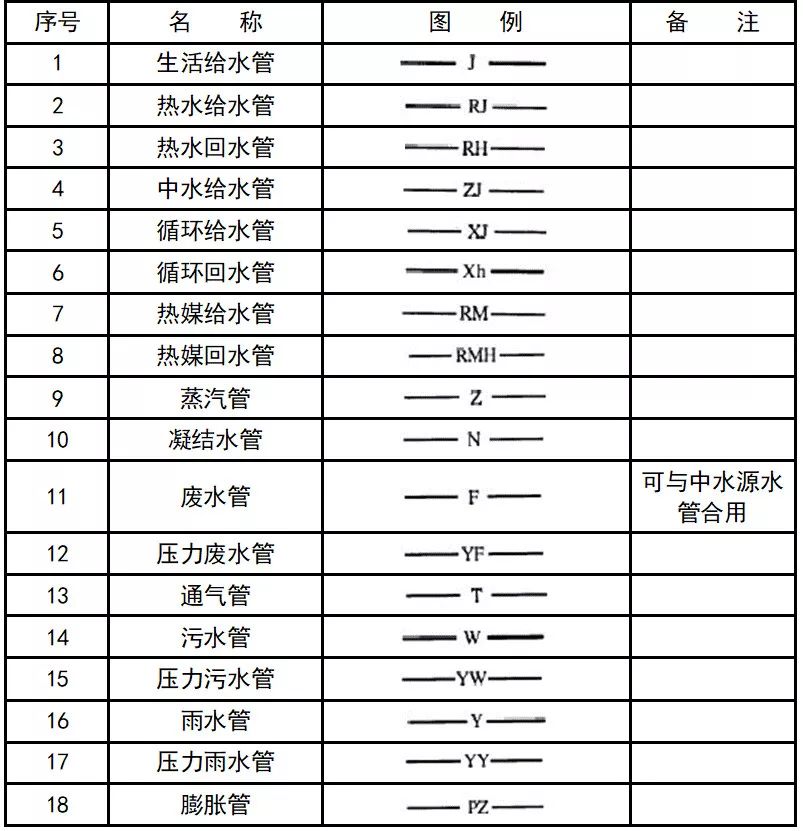

管道圖例：

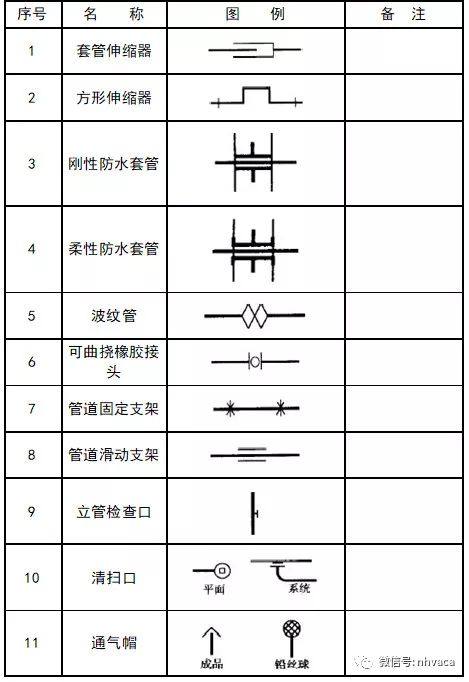

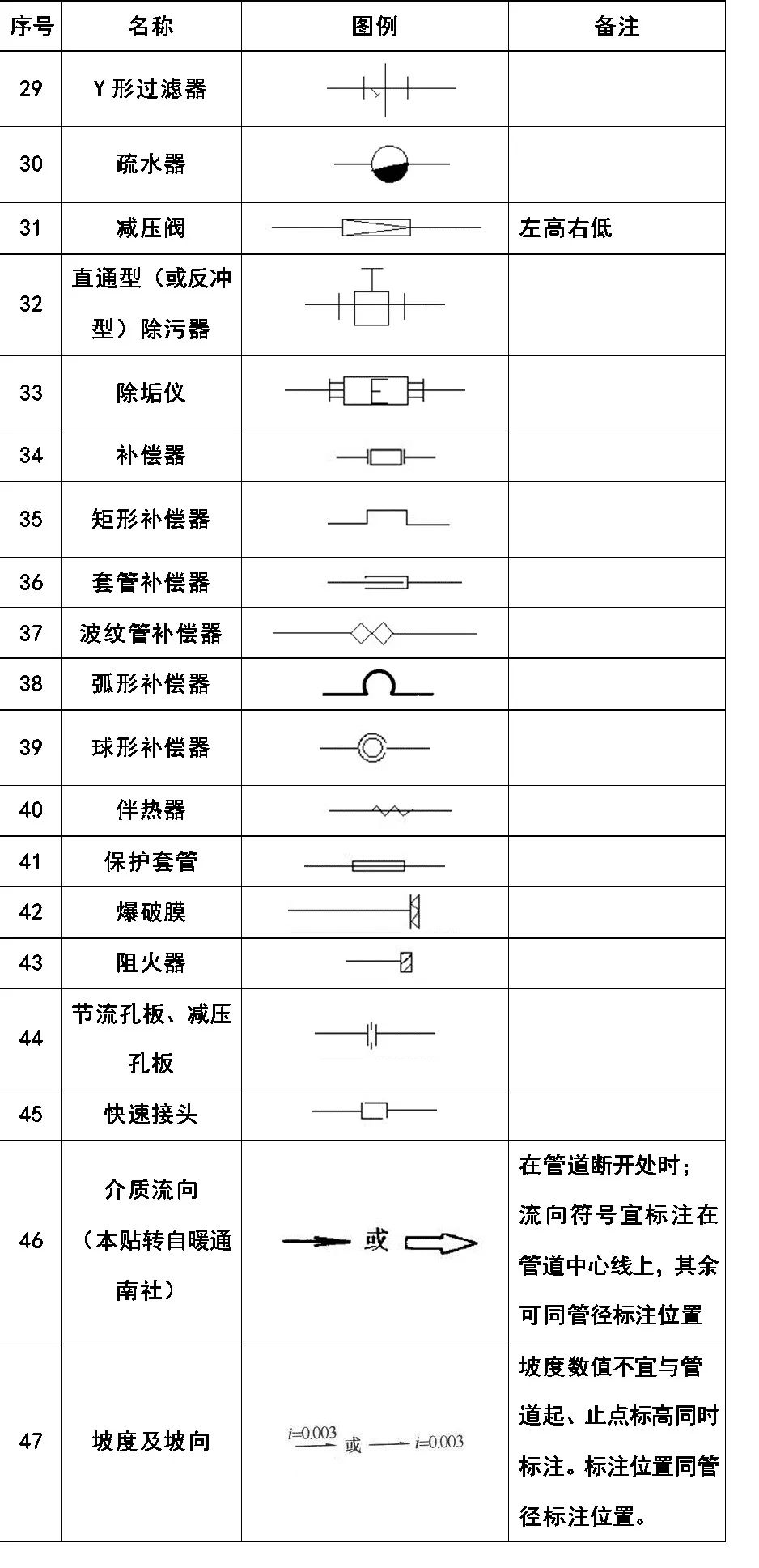

管道附件：

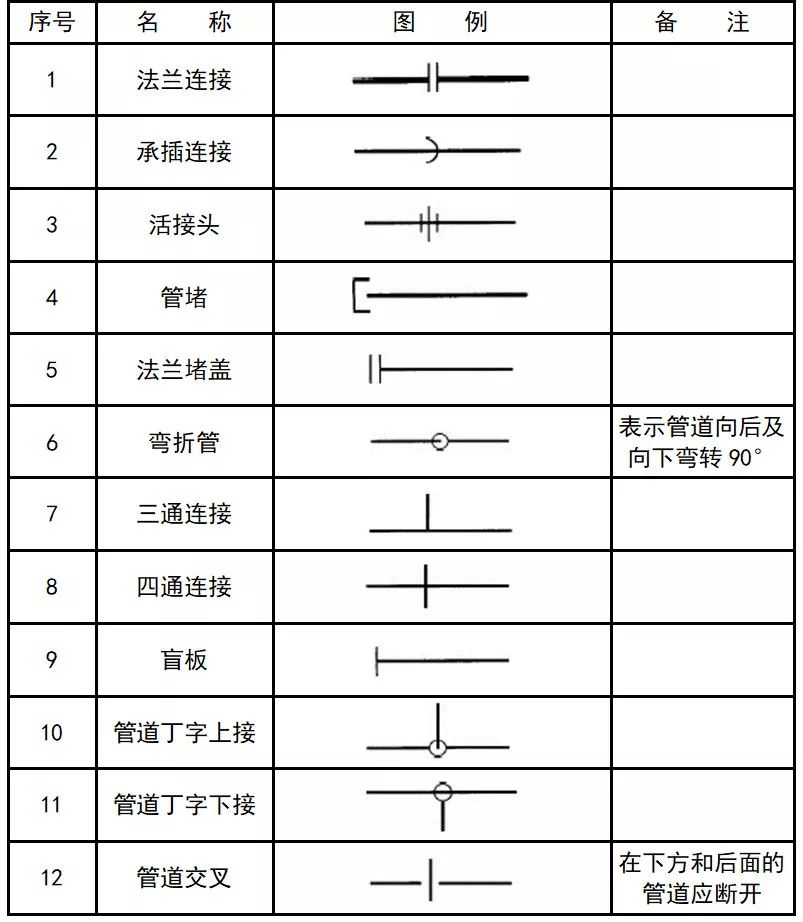

管道連接：

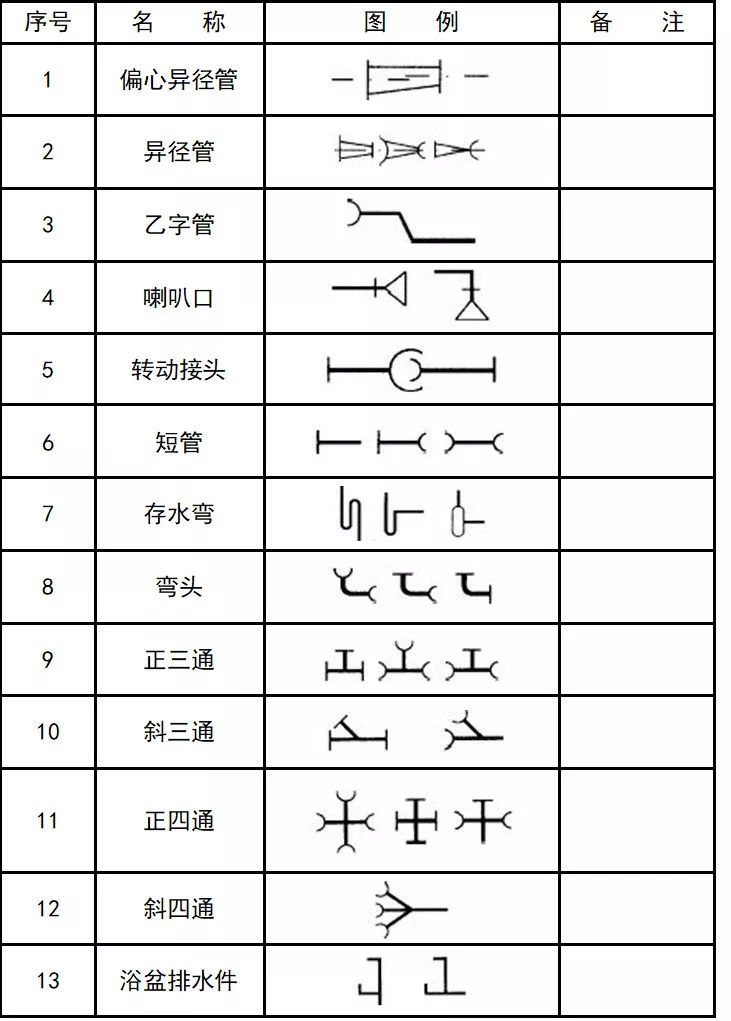

管件：

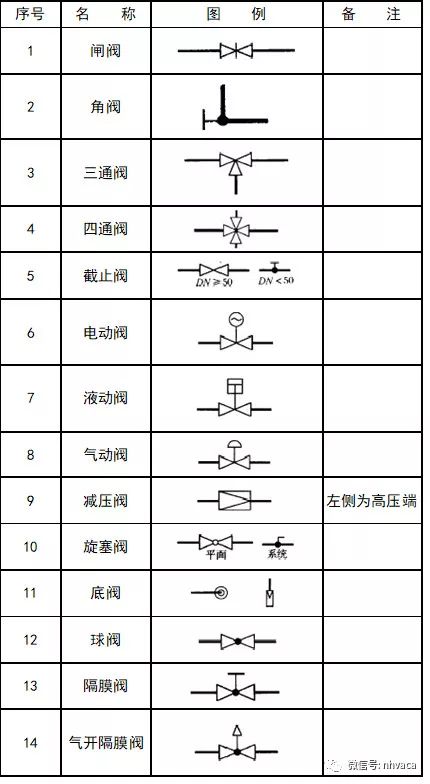

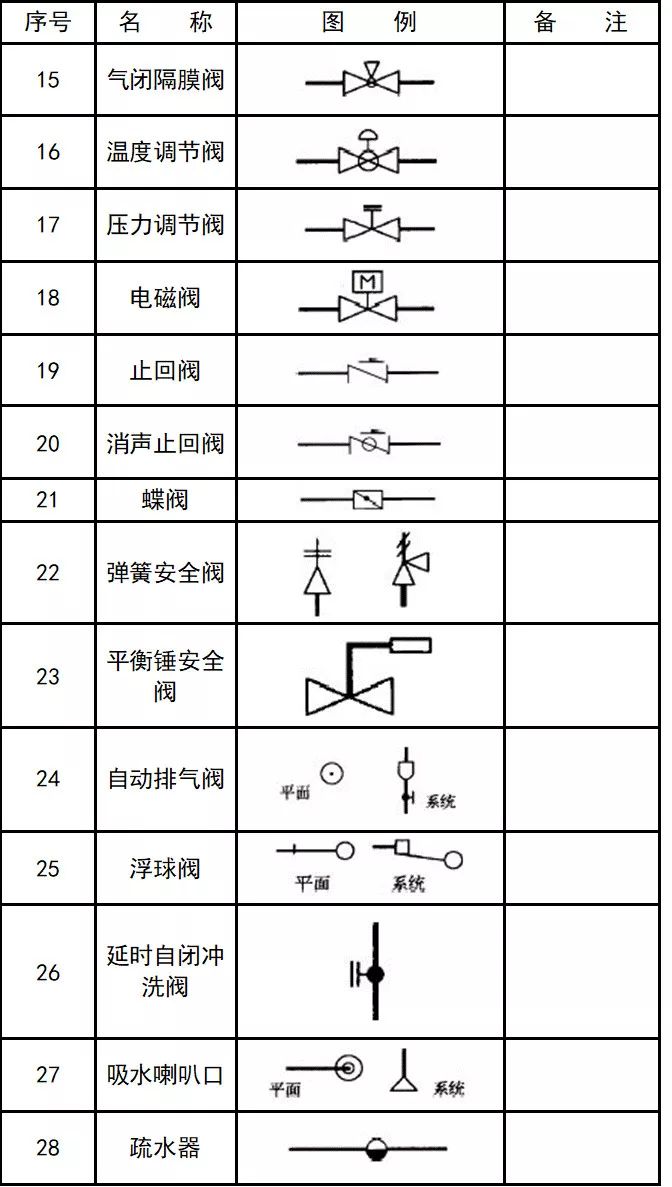

常見閥門：

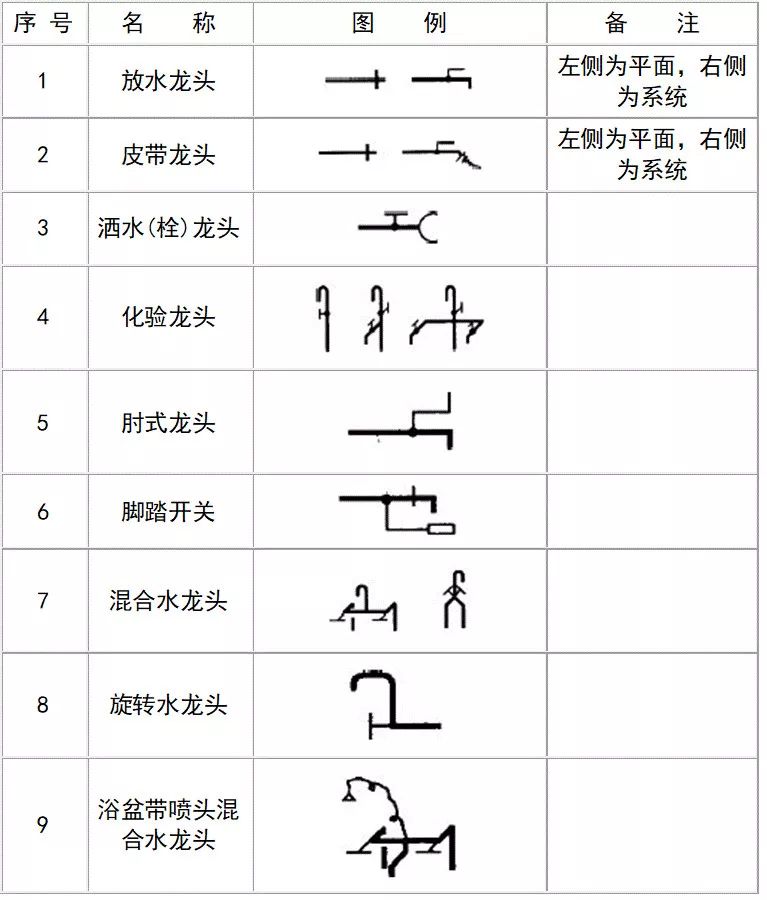

給水配件：

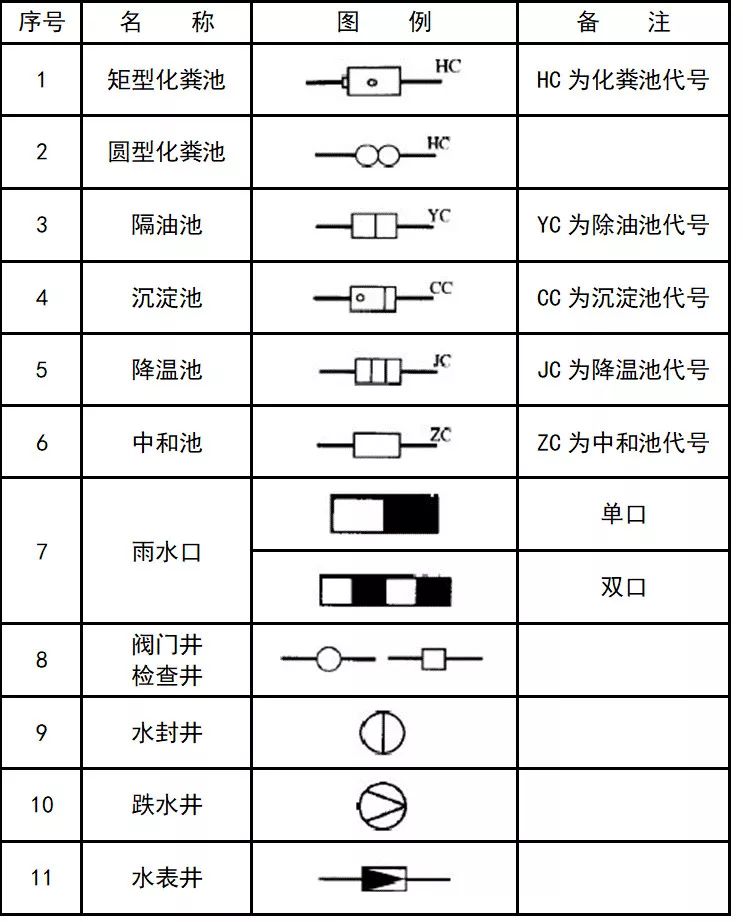

小型給水排水構筑物：

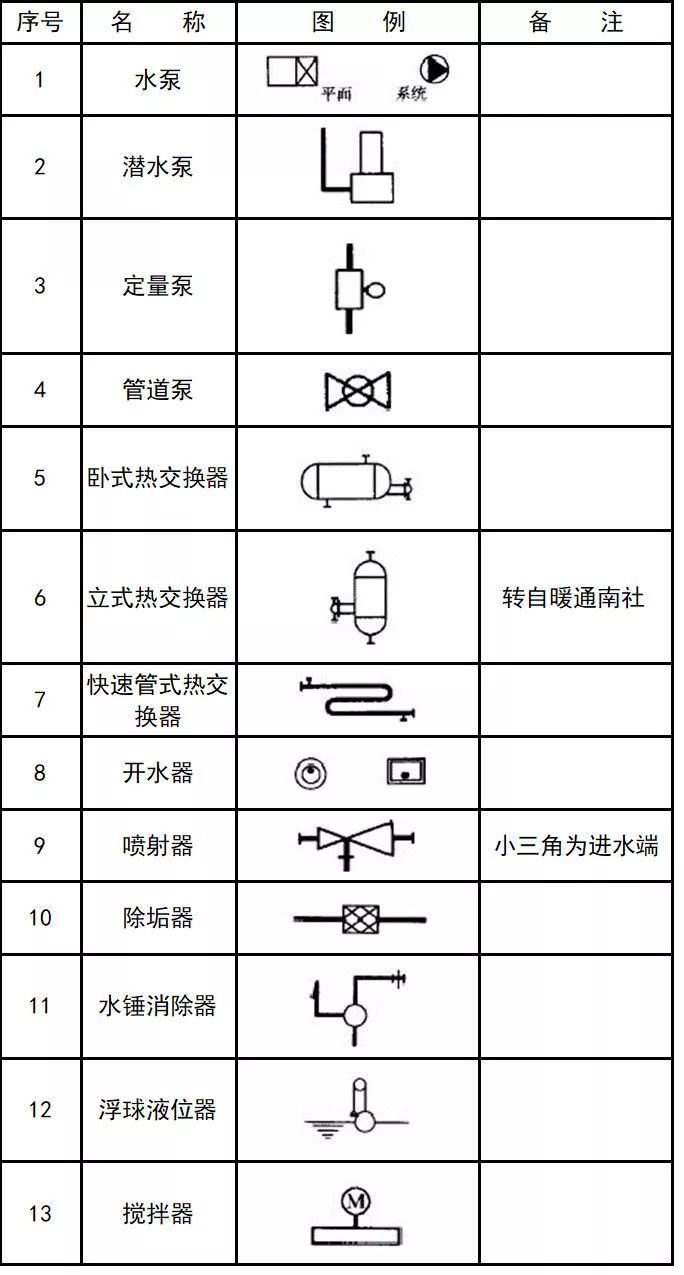

給水排水設備：

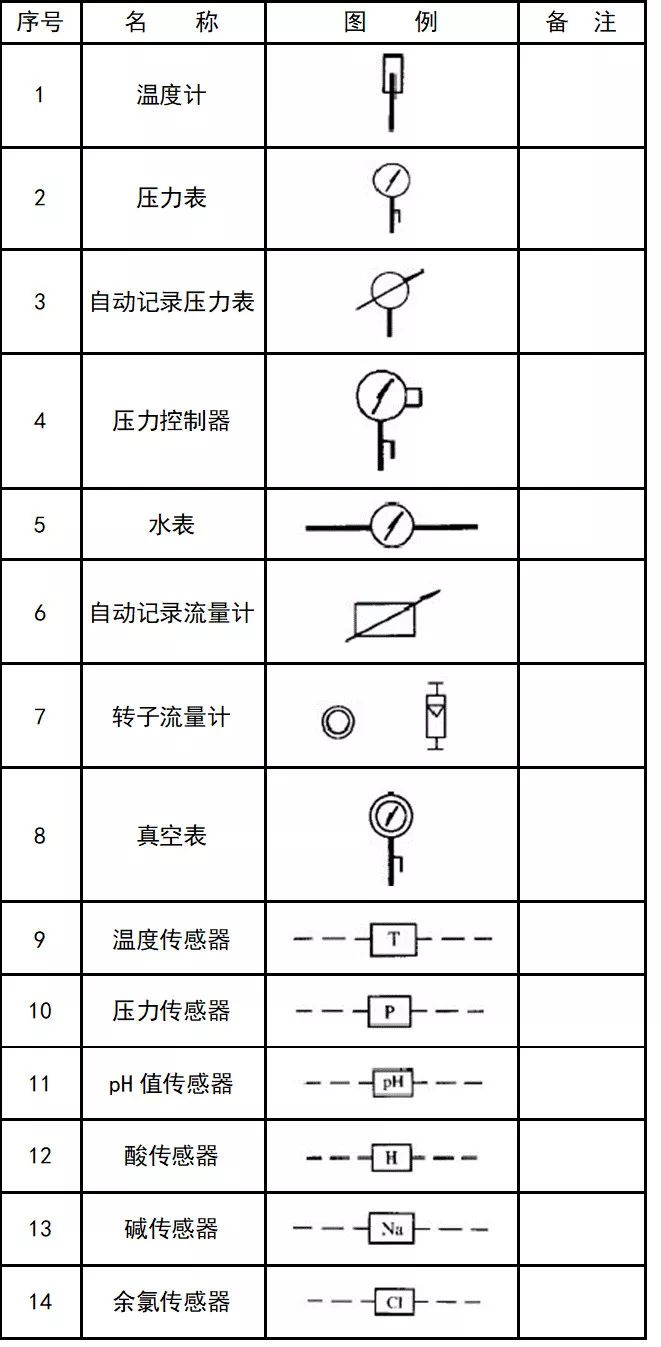

儀表：

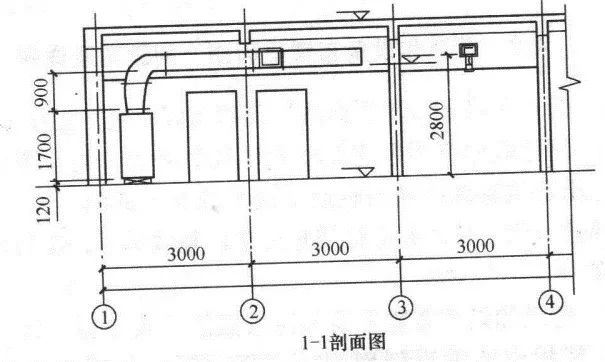

管道和設備布置平面圖、剖面圖示例：

管道和設備布置平面圖應按假象除去上層板后俯視規則繪制，其相應的垂直剖面圖應在平面圖中表明剖切符號。

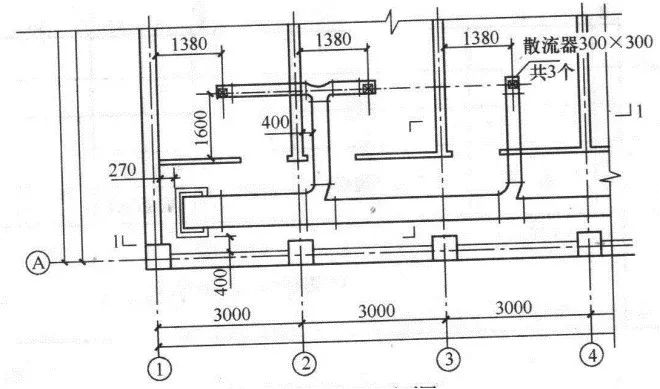

標準層平面圖

平、剖面示例

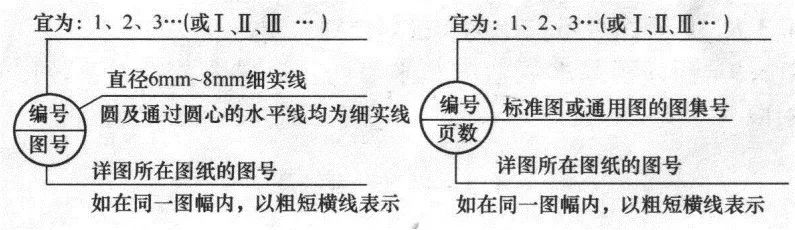

平面圖、剖面圖索引符號的畫法：

平面圖、剖面圖中的局部需另繪詳圖時，應在平、剖面圖上標注索引符號。索引符號的畫法見下圖。

索引符號的畫法

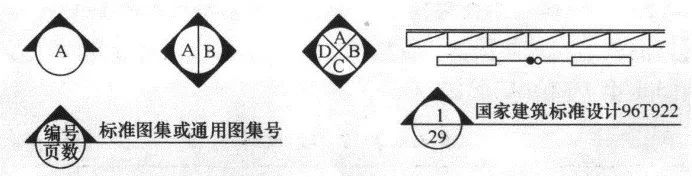

內視符號畫法：

當表示局部位置的相互關系，在平面圖上應標注內視符號。

內視符號畫法

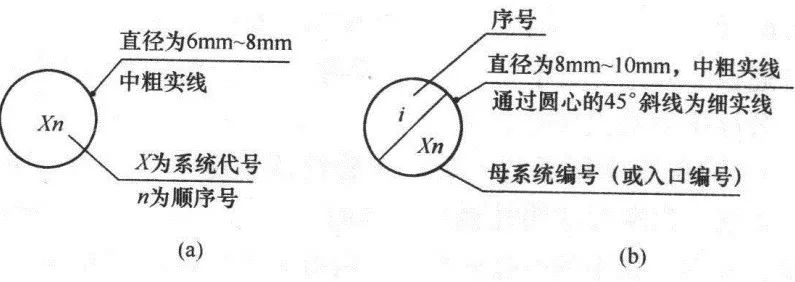

系統編號：

1、一個工程設計中同時有供暖、通風、空調等兩個及以上的不同系統時，應進行系統編號。

2、暖通空調系統編號、入口編號，應由系統代號和順序號組成。

3、系統代號用大寫拉丁字母表示，順序號用阿拉伯?dāng)?shù)字表示。當一個系統出現分支時，可采用下圖的畫法。

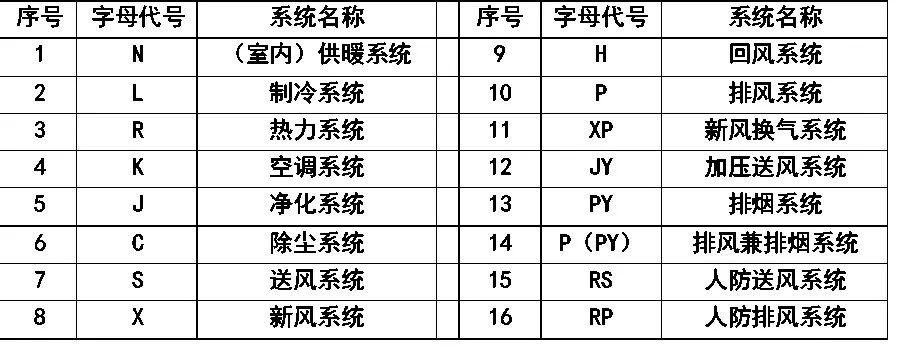

系統代號：

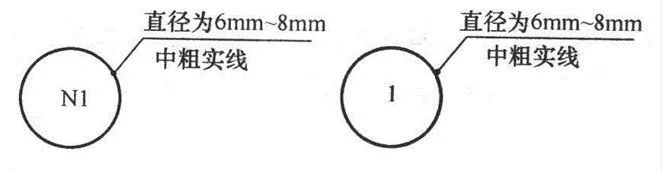

立管號的畫法：

豎向布置的垂直管道系統，應標注立管號，在不一致引起誤解時，可只標注序號，但應與建筑軸線編號有明顯區別。

立管號的畫法

管道相對標高的畫法：

1、在無法標注垂直尺寸的圖樣中，應標注標高。標高應以m為單位，并應精確到cm或mm。

2、標高符號應以直角等腰三角形表示。當面標準層較多時，可只標注與本層樓（地）板面的相對標高。

3、水、汽管道所標高未予說明時，應表示為管中心標高。

4、水、汽管道標注管道外底或頂標高時，應在數字前加“底”或“頂”字樣。

5、矩形風管所注標高應表示管底標高；圓形風管所注標高應表示管中心標高。當不采用此方法標注時，應進行說明。

6、平面圖中無坡度要求的管道標高可標注在管道截面尺寸后的括號內。必要時，應在標高數字前加“底”或“頂”的字樣。

相對標高的畫法

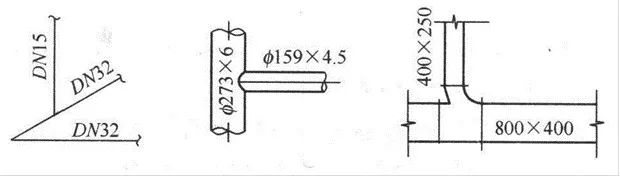

管道截面尺寸的標注符號及畫法：

1、低壓流體輸送用焊接管道規格應標注公稱通徑或壓力。公稱通徑的標記應由字母“DN”后跟一個以亳米表示的數值組成；公稱壓力的代號應為“PN”。

2、輸送流體用無縫鋼管、螺旋縫或直縫焊接鋼管、銅管、不銹鋼管，當需要注明外徑和壁厚時，應用“D（或Φ）外徑×壁厚”表示。在不致引起誤解時，也可采用公稱通徑表示。

3、塑料管外徑應用“de”表示。

4、圓形風管的截面定型尺寸應以直徑“Φ”表示，單位應為mm.

5、矩形風管（風道）的截面定型尺寸應以“A×B”表示。“A”應為該視圖投影面的邊長尺寸，“B”應為另一邊尺雨。A、B單位均應為mm。

6、水平管道的規格宜標注在管道的上方；豎向管道的規格宜標注在管道的左側。雙線表示的管道，其規格可標注在管道輪廓線內。

管道截面尺寸的畫法

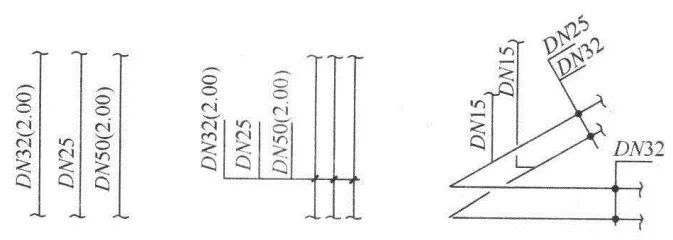

多條管線的規格標注方法：

多條管線規格的畫法

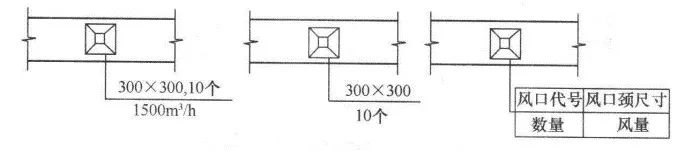

風口、散流器表示方法：

風口、散流器的表示方法

定位尺寸的表示方法：

定位尺寸的表示方式

單線管道轉向的畫法：

單線管道轉向的畫法

雙線管道轉向的畫法：

雙線管道轉向的畫法

單線管道分支的畫法：

單線管道分支的畫法

雙線管道分支的畫法：

雙線管道分支的畫法

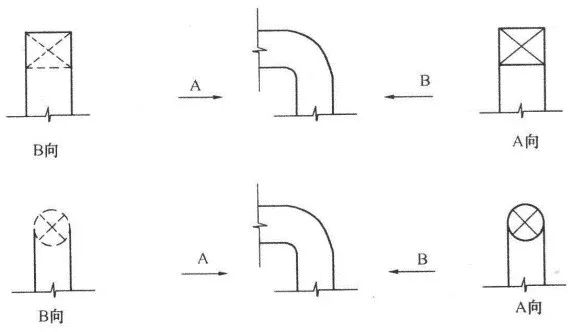

送風管轉向的畫法：

送風管轉向的畫法

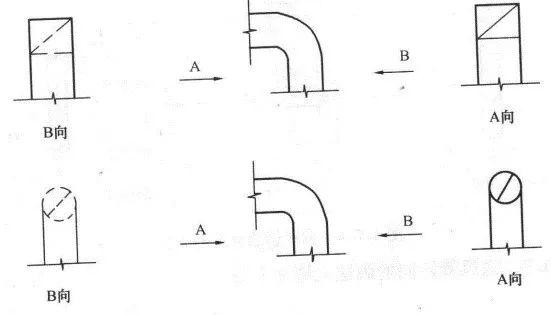

回風管轉向的畫法：

管道斷開的畫法：

平面圖、剖視圖中管道因重疊、密集需斷開時，應采用斷開畫法。

管道斷開的畫法

管道在本圖中斷的畫法：

管道在本圖中斷，轉至其他圖面表示（或由其他圖面引來）時，應注明轉至（或來自的）的圖紙編號。

管道在本圖中斷的畫法

管道交叉的畫法：

管道交叉的畫法

管道跨越的畫法：

管道跨越的畫法
