海灣GST-SCS-C201消防應急疏散余壓控制器操作方法

   下面講述海灣GST-SCS-C201消防應急疏散余壓控制器界面操作方法及調試，廣大群眾可以來海灣消防網站學習。

一、開機界面

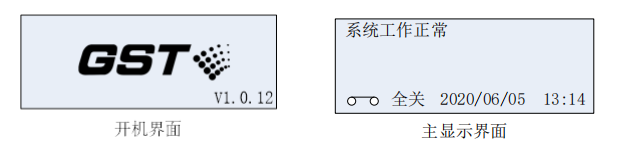

控制器在通電后，液晶屏亮，顯示開機界面，指示燈全部點亮一次，蜂鳴器檢測報警聲音和故障聲音，執行器自動巡檢一個周期。隨后顯示主顯示界面。

系統狀態信息包含：

報警：表示系統中存在探測器報警信息；

探測器故障：表示系統存在探測器通信故障；

總線異常：二總線可能接入 24V 電壓；

總線短路：二總線短路故障；

信號短路：二總線存在接地故障或者有探測器損壞等故障；

控制短路：控制器與風閥執行器之間的接線短路、風閥銹蝕導致風閥執行器不能動作等故障；

控制信號開路：控制器與風閥執行器之間的接線開路；

控制超時：控制器控制風閥執行器在設定的時間內沒有完成自檢。（在巡檢過程中當執行器在 120 秒內沒有完全打開或完全關閉時，報控制超時故障。更換執行器。）。

二、 菜單界面

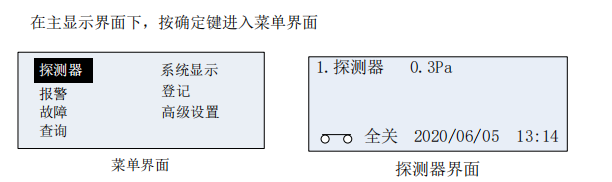

在主顯示界面下，按確定鍵進入菜單界面

三、探測器界面

在菜單界面選中探測器，按確定鍵打開探測器界面。

1.探測器 0.3Pa：表示 1 號探測器 余壓值 0.3Pa。

 全關 2020/06/05 13：14 表示執行器的狀態，當前系統時間。

全關 報警 1 故障 0 ：當系統有報警、故障時顯示。

四、報警

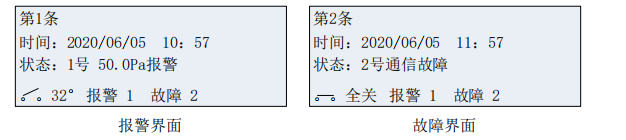

 在菜單界面選中報警，按確定鍵打開報警界面。

 第 1 條：表示當前報警是第幾條。

時間：表示當前報警發生的時間。

 狀態：表示發生報警探測器的地址號和余壓報警最大顯示值。

：執行器狀態，開啟角度。

 報警 1 故障 2：表示系統當前報警總數和故障總數。

五、故障

 在菜單界面選中故障，按確定鍵打開故障界面。

 第 1 條：表示當前故障是第幾條。

 時間：表示當前故障發生的時間。

 狀態：表示發生故障探測器的地址號及故障類型。

 全關：執行器狀態。

 報警 1 故障 2：表示系統當前報警總數和故障總數。

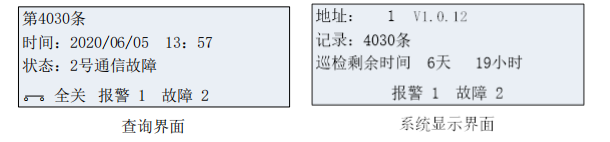

六、查詢

       在菜單界面選中查詢，按確定鍵打開查詢界面，顯示當前系統存儲記錄的故障、報警及操作等狀態信息。通過上翻、下翻切換不同的狀態信息。信息中包含狀態編號，狀態發生的時間及狀態類型。

狀態：記錄控制器存儲的狀態信息。

1、 主機復位：記錄控制器復位時間

2、 控制：控制器啟動執行器動作

3、 控制結束：控制器啟動執行器動作后，將壓差值調整到正常范圍內，執行器停止動

作。

4、 巡檢控制組件：控制器手動、自動巡檢執行器

5、 控制組件故障：執行器故障（執行器的故障原因需用戶自行排查）

6、 *號**Pa 報警：*號探測器余壓報警，報警壓差**Pa

7、 *號通信故障：*號探測器通信故障

8、 二總線短路：控制器與探測器之間的二總線短路故障

七、系統顯示

 在菜單界面選中系統顯示，按確定鍵打開系統顯示界面。

 地址：表示本控制器的地址號及系統版本號。

 記錄：報警、故障、操作等總條數。

 巡檢剩余時間：自動巡檢時間倒計時。

 報警 1 故障 2：系統當前報警總數和故障總數。

八、登記

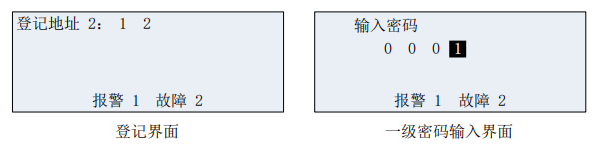

在菜單界面選中登記，按確定鍵打開登記界面。

登記地址 2：表示已經登記的探測器數量。

1 2：表示已經登記探測器的地址號。

九、高級設置

在菜單界面選中高級設置，按確定鍵進入輸入密碼顯示界面，一級密碼為“0001”、二級密碼為“0009”、按上翻鍵、下翻鍵修改數字。

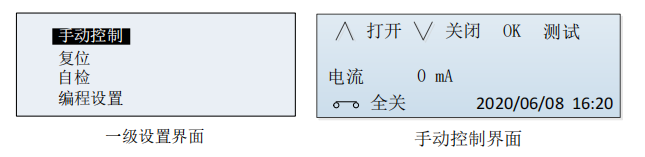

在高級設置中，輸入“0001”，按確定鍵進入一級設置界面菜單。

在一級設置菜單界面選中手動控制，按確定鍵進入手動控制界面。在此界面下控制器不在自動控制風閥執行器和接收遠程控制信息。

手動控制：每按一下“上翻”鍵、“下翻”鍵分別控制風閥執行器打開、關閉 10°角度。

復位：控制器復位。

自檢：液晶屏刷黑、刷白各兩次，蜂鳴器報警聲、故障聲各響一次，指示燈全亮，然后恢復到主界面。檢測控制器的聲光報警、顯示功能是否正常。

編程設置：

啟動 1 ：0 表示關閉此編程，1 表示打開此編程。

50Pa 30 ：表示壓差在 30~50Pa 之間，執行器打開角度為 30°

70Pa 55 ：表示壓差在 51~70Pa 之間，執行器打開角度為 55°

90Pa 80 ：表示壓差在 71~90Pa 之間，執行器打開角度為 80°，壓差大于 90Pa時，執行器完全打開。

十、二級設置界面

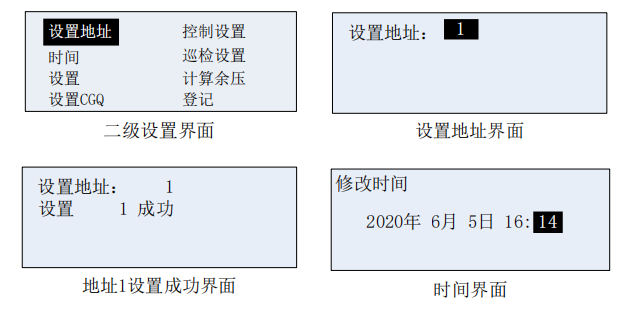

        在高級設置中，輸入二級密碼“0009”按確定鍵進入二級設置界面。

       在高級設置界面選中“設置地址”，設置探測器地址。按確定鍵打開如圖 16 設置地址界面。通過控制器遠程設置管理探測器的通信地址。

      在設置地址界面下再按一下確定鍵后，光標指示到數值后，通過上翻、下翻修改需要設置的地址編號，按確定鍵開始設置地址，在需要設置地址的探測器上長按“設置”按鍵 5S，如果設置成功，控制器上就會有設置成功的聲音提示和界面提示，然后自動跳到下一地址的設置界面，如圖地址 1 設置成功界面。直至全部設置完成。（設置鍵需用細長的探針或用萬用表表筆按）

十一、時間

      在高級設置界面選中時間選項，按確定鍵打開如時間界面，設置系統的實時時間。按消音鍵左移修改選項，上下鍵修改數值，確定鍵保存修改時間并返回到高級設置界面。

十二、設置

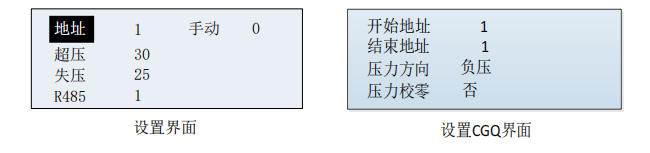

在高級設置界面選中選擇設置選項，按確定鍵打開設置界面。

地址：控制器地址，當前控制器與監控器的通信地址（1~64）。

超壓：設置余壓報警值，設置范圍 30~100 Pa。當探測器采集到的壓差值大于此值時，控制器發出報警信號。

失壓：設置余壓防煙安全值，設置范圍 25~95 Pa。當壓差值小于失壓設定值時，控制器控制執行器關閉泄壓閥，增加壓差值，讓壓差值控制在超壓設定值和失壓設定值之間，保證防火門起到防煙和逃生的功能。（超壓和失壓設定差值為5Pa，見企標）

RS485：修改 RS485 口的通信協議。1 為 RS485 協議；0 為 Modbus 協議。

手動：控制器手、自動切換。0 表示關閉手動狀態，1 表示打開手動狀態。

十三、設置 CGQ

       可通過手動修改探測器正負數值顯示，探測器默認安裝在高壓區（數值顯示為正壓），探測器安裝在低壓區（數值顯示為負壓）。如果現場出現施工錯誤把探測器安裝在低壓區需要通過此功能修改探測器參數（設置 CGQ 界面內選擇安裝在低壓區的探測器，把壓力方向設為負壓后，探測器顯示為正壓）。

修改探測器參數需在高級設置界面選中選擇設置 CGQ，按確定鍵打開設置 CGQ 界面。

開始地址：指需要設置探測器開始地址。

結束地址：指需要設置探測器結束地址。

壓力方向：負壓/正壓。設置探測器數值正負顯示。

壓力校零：是/否。對改探測器顯示數值進行校零操作。

單獨設置的方法：開始地址與結束地址為同一個。

批量設置的方法：開始地址 1 結束地址 10（代表設置 1-10 號探測器參數）。

十四、控制設置

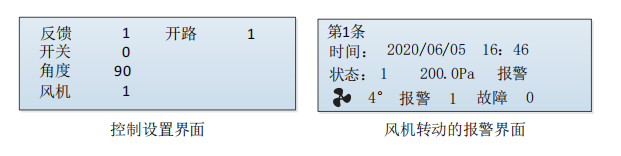

在高級設置界面選中控制設置，按確定鍵打開控制設置界面。

反饋：“0”為不帶反饋功能的執行器，“1”為帶反饋功能的執行器。在市面上有帶反饋功能的執行器（打開到位的觸點信號和關閉到位的觸點信號）和不帶反饋功能的執行器。

開關：0，關；1，開。在開通調試階段，如果泄壓閥的打開位置和執行器的打開位置方向相反，可通過此功能使泄壓閥打開方向與執行器打開的方向狀態同步。

角度：輸入執行器開啟的最大角度值 85~95°（不允許使用開啟最大角度值誤差大于 5度的風閥執行器）。

風機： 0 關/1 開。檢測風機工作狀態，（安裝采集器后，打開此功能）當采集器采集到風機工作電流后（≥5A）時，顯示如風機轉動報警界面。

開路：(0：關；1：打開)，打開或關閉判斷風閥執行器連接線開路故障功能。報警狀態界面中，狀態：1 200.0Pa 報警，表示 1 號探測器最高余壓值為 200Pa。探測器處于報警狀態。

風機圖標旋轉表示風機啟動，角度值表示風閥執行器開啟角度。報警：當前報警數量。故障：當前故障數量。

十五、巡檢設置

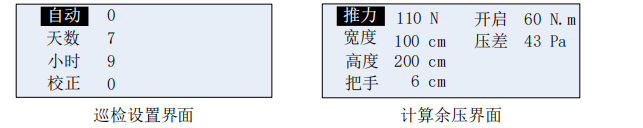

在高級設置界面選中選擇巡檢設置，按確定鍵打開巡檢設置界面。自動巡檢設置，此功能定時檢測風閥執行器是否處于正常工作狀態。常見故障及排查手段如下：

控制組件故障：檢查執行器的反饋線路是否接好；

控制故障：檢查執行器的 7 根線路是否接好；

控制超時：可能執行器銹蝕導致運行時間超長，超出程序默認 120 秒的運行時間。

在一級設置菜單界面選中手動控制，按確定鍵進入手動巡檢設置。按確定鍵可測試執

行器，執行器控制旁通泄壓閥全部打開，然后再完全關閉，為一個巡檢周期，檢查執行器

和旁通泄壓閥是否工作正常。

自動：0 表示自動巡檢設置關閉，1 表示自動巡檢設置開啟。

天數：范圍為 1~30 天，周期可調。

小時：巡檢開始時間 0~23 點，可調。

校正：0 關/1 開。巡檢后發現探測器由于溫度影響產生壓差漂移時，自動進行校準壓差值。

十六、計算余壓

在高級設置界面選擇計算余壓，按確定鍵打開計算余壓界面。（依據 GB 51251-2017 3.4.9）

推力：推開防火門所需的力（N 牛）（已知參數）

寬度：此區域防火門的寬度（已知參數）

高度：此區域防火門的高度（已知參數）

把手：此區域防火門門把手到門閂的距離（已知參數）

開啟：閉門器開啟力矩（N.m 牛頓每米）（已知參數）

壓差：用戶需將上述已知參數輸入系統后，系統自動計算出符合該區域的余壓報警設定值，并保存到超壓設定值中。

十七、登記

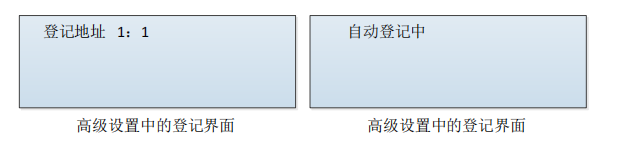

       在高級設置界面中選中登記，按確定鍵打開登記界面。按消音鍵可以自動登記控制器所連接的探測器地址，完成登記后會顯示所有登記的探測器地址。（自動登記后，核查登記數量與安裝數量是否一致。登記數量少于安裝數量時，排查兩種情況。第一種排查線路是否接通，第二種地址是否重復設置）。

     在菜單中的登記只有查詢功能，在高級設置中的登記可以自動登記探測器。
