第一章 電工總體要求

第一節 技術要求

1、 能看懂施工圖（電氣平面布置圖，配電系列圖）。

2、 熟悉掌握各種電工工具的使用。

3、 熟悉掌握電氣施工規范要求。

4、 熟悉各種常用統材料性能；如：電線、信息系統線、底盒、面板、PVC管、鋼管、空氣開關、各種燈具等。

5、 掌握各種線路鋪設的施工規范要求。

6、 掌握各種線管布線的施工方法。

7、 掌握切槽、封槽的施工方法。

8、 掌握各種插座、開關安裝方法。

9、 掌握總配電箱的安裝方法。

10、 掌握各種燈具的安裝方法。

11、 掌握排氣扇、吊扇、油煙機等電器的安裝方法。

12、 能熟練處理一般的漏電、斷路線路鼓掌。

13、 掌握電工基本原理，持有初、中、高級電工證書。

第二節 電工施工要求

1、電工進場 查進戶線 施工用電 裝置安全

2、定位準確 布置合理 安排得當 使用方便

3、切槽平直 深度適合 底盒平整 埋設平穩

4、承重結構 不得亂動 梁不打洞 柱不穿孔

5、布線敷設 排列整齊 分線三通 直管直通

6、電線穿管 多小適中 線碼固定 線管均勻

7、布線分色 火線為紅 零線為蘭 地線雙色

8、線路保護 盒用鎖頭 繞梁蠟管 天花軟管

9、嚴禁杜絕 回路借線 中途接線 借用老線

10、使用空調 安熱水管 裝微波爐 應設專線

11、電器線路 間隔距離 留有余地 相隔合適

12、沙漿封槽 用水濕潤 不高出墻 不露出管

13、安裝吊燈 頂棚固定 膨脹螺栓 牢固可靠

14、插座開關 橫平豎直 外形美觀 通電靈敏

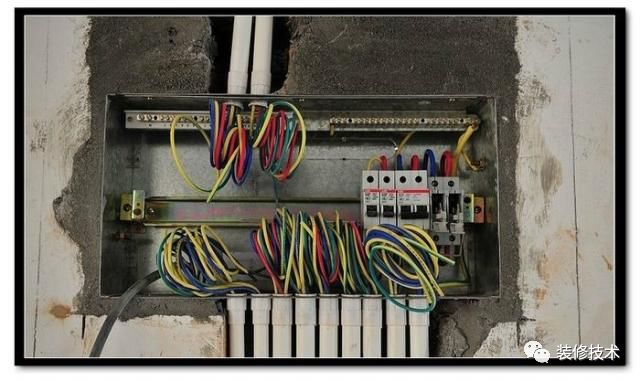

15、總配電箱 漏電開關 空氣開關 保護安全

16、燈具安裝 合理得當 美化環境 室內通明

第三節 注意事項

一、 物業管理方面

1、 辦理好施工許可證再進場，施工人員證件要齊全。身份證、上崗證、電工證、出入證、暫住證都應辦齊。

2、 了解物業有關規定，如允許施工的時間，施工要求，供電方面的要求。

二、 進場要檢查進戶線，不適宜的進戶線應通知業主，采取相應的措施。

三、 承重結構，箭力墻、梁、柱，不得隨意打孔穿洞。

四、 不得隨便拆除門鈴、觀察器、防盜設施線路。

五、 電視、電話、電腦等分配器應安裝在便于檢查的地方。必須埋設在墻內時，應安置在空接線盒內，便于檢修。

六、 施工現場保持清潔衛生，切槽后的垃圾隨時清理干凈。

七、 注意施工安全，杜絕施工隱患，特別安全用電設施配置要齊全。

八、 遵守公司各項施工現場規章制度及物業管理制度。

九、 注意保護業主原有的財物。

十、 對業主應禮貌，對同仁應尊重，對工種要配合。



第二章 電工作業前期工程



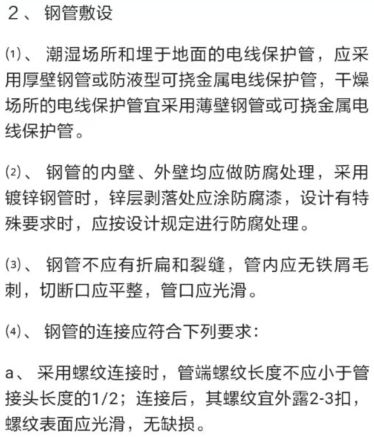

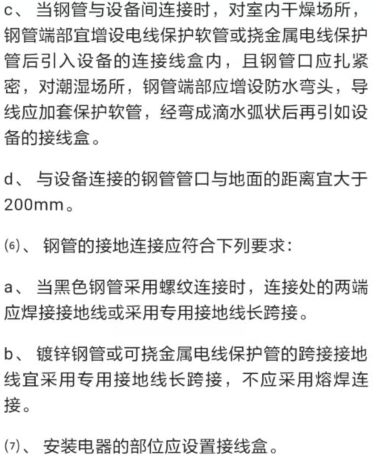

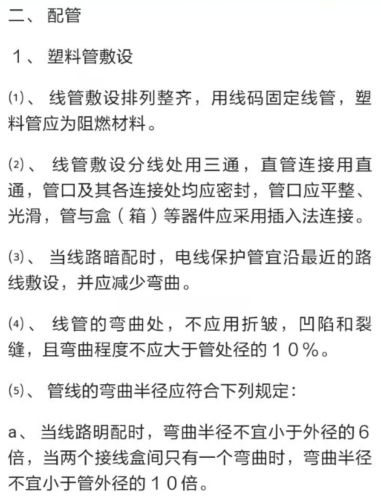

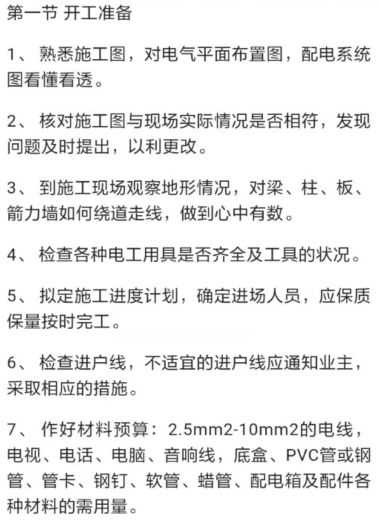

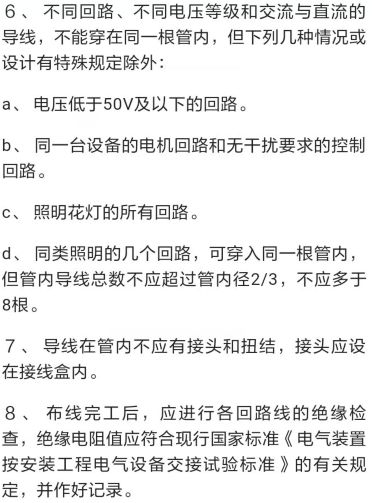

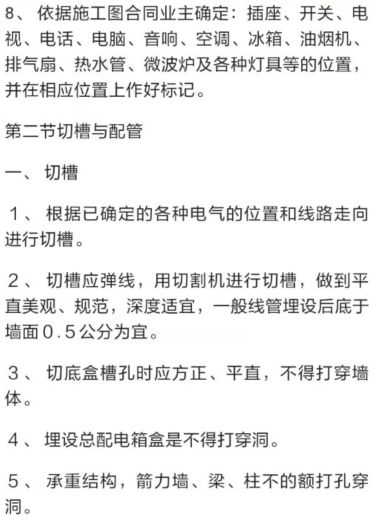

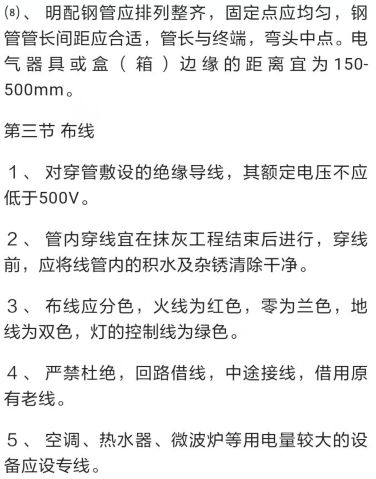

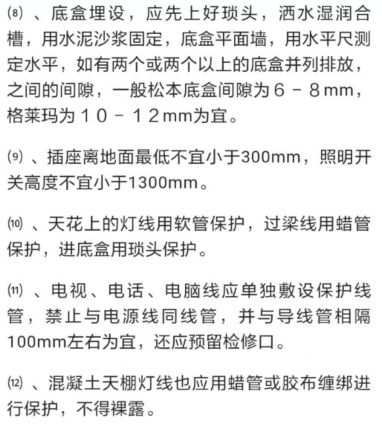

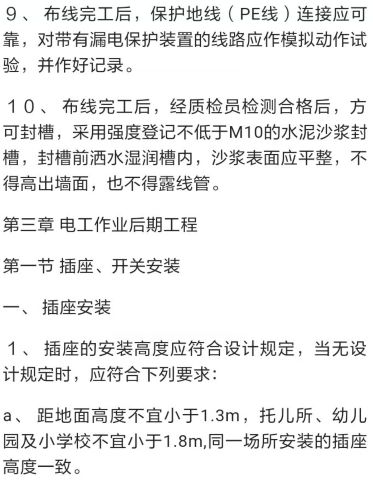

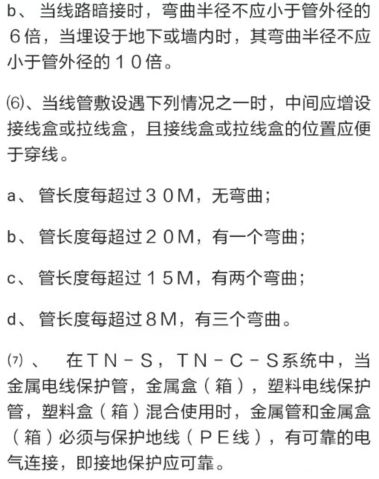

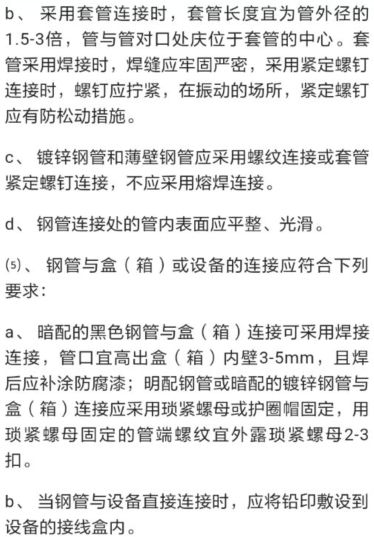

b、 車間及試驗室的插座安裝高度距地面不宜小于0.3m，家居暗裝的插座最底距地面不宜小于0.3m，同一室內安裝的插座高度不宜大于5mm；并列安裝的相同型號的插座高度不宜大于1mm。

c、 落地插座應具有牢固可靠的保護蓋板。

2、插座的接線符合下列要求：

a、單相兩孔插座，面對插座的右孔或上孔與相線相接，左孔或下孔與零線相接；單相三孔插座，面對插座的右孔與相線相接，左孔與零線相接。

b、單相三孔，三相四孔及三相五孔插座的接地線或接零線均應接在上孔。插座的接地端子不應與零線端子直接連接。

c、當交流、直流或不同電壓等級的插座安裝在同一場所時，應有明顯區別，且必須選擇不同結構，不同規格和不能互換的插座，其配套的插頭，應按交流、直流或不用電壓等級區別使用。

d、同一場所的三相插座，其接線的相位必須一致。

e、電視、電話、電腦等通信設備插座，應用萬用表測量線路后再行接線安裝。

3、暗裝的插座應采用專用盒，專用盒的四周不應有空隙，且蓋板應端正，并緊貼墻面。

4、在潮濕場所，應采用密封好的防水防濺式插座。

5、電視、電腦、電話分配器應安裝在容易檢修的地方，必須埋設在墻內時應安置在空線接線盒內便于檢修。

二、開關安裝

1、安裝在同有場所的開關，宜采用同一系列的產品，開關的通斷位置應一致，且操作靈敏，接觸可靠。

2、開關安裝的位置應便于操作，開關的邊緣距門框的距離宜為0.15-0.2m，開關距地面高度不宜小于1.3m。

3、并列安裝的相同型號開關距地面高度應一致，高度差不應大于1mm；同一室內安裝的開關高度差不應大于5mm。

4、相線應經開關控制，民用住宅除雙控外，一般不設床頭開關。

5、暗藏的開關應采用專用盒，專用盒的四周不應有空隙，且蓋板應端正，并緊貼墻面。

第二節 燈具安裝

１、 燈具及其配件應齊全，并無機械損傷、變形，油漆剝落和燈罩破裂等缺陷，安裝前應于檢查。

２、 燈具不得直接安裝在可燃構件上，當燈具表面高溫部位靠近可燃物時，應采取隔熱、散熱措施。

３、 對裝有白熾燈泡的吸頂燈具，燈泡不應緊帖燈罩，當燈泡與絕緣臺之間的距離小于5mm時，燈泡與絕緣臺之間應采取隔熱措施。

４、 凡天花板上安裝吸頂燈具，如：廚房、衛生間，應預先在天花板龍骨上搭好固定架，然后再安裝吸頂燈具，避免脫落。

５、 接線時相線進開關，通過開關進燈頭，零線直接進燈頭，螺口類頭相線不應接外殼。

６、 燈具的安裝應符合下列要求：

a、 采用鋼管做燈具的吊桿時，鋼管內徑不應小于10mm，鋼管壁厚不應小于1.5mm。

b、 吊鏈燈具的燈線不應受拉力，燈線應與吊鏈編叉在一起。

c、 軟線吊燈的軟線兩端應作保護扣，兩端芯線應搪錫。

d、 同一室內或場所成排安裝的燈具，其中心線偏差不應大于5mm。

e、 日光燈和高壓汞燈及其附件應配套使用，安裝位置便于檢查和維修。

f、 燈具固定應牢固可靠，大吊燈應征混凝土頂棚上打膨脹螺絲，其它頂棚也應用加長螺絲固定燈座，避免掉落。

７、 投光鄧底座及支架應固定牢固，樞軸應沿需要的光軸方向擰緊固定。

８、 嵌入天花頂棚內的裝飾燈具的安裝應符合下列要求：

a、 燈具應固定在專設的框架上或燈孔內，導線不應貼近燈具外殼，且在燈盒內應留有余量，燈具在邊框應緊貼頂棚面上。

b、 矩形燈具的邊框宜與頂棚面的裝飾直線平行，其偏差不應大于5mm。

c、 日光燈管組合的開啟式燈具，燈管排列應整齊，其金屬或塑料的間隔片不應有扭曲等缺陷。

d、 成排的筒燈、射燈，其中心線偏差不應大于5mm。

９、 凡燈具安裝完工后，必須進行保護，避免交付使用前損壞、弄臟。

第三節 排氣扇、吊扇、油煙機安裝

一、 排氣扇安裝：

１、 吸頂式排氣扇安裝前應于天花內龍骨上搭好排氣扇支坐架，預留孔位尺寸要合適，安裝要牢固可靠。

２、 吸頂式排氣扇在天花內接線，但開關的位置要便于操作。

３、 窗式排氣扇安裝前墻上應有預留孔或在玻璃上開孔，如安裝在玻璃窗上用圓形排氣扇便于安裝，嵌入較穩固。

４、 窗式排氣扇的插座，距窗邊100mm左右為宜，高度與排氣扇平行。

二、 吊扇安裝

１、 吊扇掛鉤應安裝牢固，吊扇掛鉤在直徑不應小于吊扇懸掛銷釘?shù)闹睆剑也恍∮?mm。

２、 吊扇掛銷釘應安裝設防振橡膠墊，銷釘?shù)姆浪裳b置應齊全、可靠。

３、 吊扇葉距地面高度不宜小于2.5m。

４、 吊扇組裝時，應符合下列要求：

a、 嚴禁改變扇葉角度。

b、 扇葉的固定螺釘裝設防松裝置。

c、 吊桿之間，吊桿與電機之間的螺紋連接，其噱合長度每端不得小于20mm，且安裝設防松裝置。

５、 吊扇應接線正確，運轉時扇葉不應有明顯顫動。

三、 油煙機安裝

１、 罩式油煙機，安裝高度底面距灶臺面750-800mm為宜。

２、 罩式油煙機，暗埋插座或在吊柜內安裝插座。

３、 罩式油煙機，掛鉤要答膨螺絲，安裝應平整牢固。

４、 排風式油煙機，安裝高度距地面2.0-2.2mm左右為宜。

５、 排風式油煙機，插座應避開風管靠右邊定位。

６、 排風式油煙機，應安裝平整牢固。

第四節 配電箱安裝

１、 配電箱，不得安裝在潮濕，有蒸汽，有腐蝕的地方，一般安裝在大門后或進門邊鞋柜上部易開關的地方。

２、 配電箱安裝高度距離地面1.5m為宜。

３、 配電箱內應設置漏電斷路，漏電動作不應大于30MA，有超負荷保護功能，并分出數路出線，分別控制照明、空調插座，其回路應確保負荷正常使用。

４、 照明及電熱負荷線徑截面的選擇應使導線的安全流量大于該分路內所有電器額定電流之和，各分路線的容量不允許超過進戶線的容量。

５、 配電箱內，應分別設置零線和保護地線（PE線）匯流排，零線和保護線應在匯流排上連接，不得絞接，并應有編號。

６、 配電箱內的漏電開關，空氣開關，排列整齊，并標明各回路控制照明，空調、插座的用電回路名稱及編號。

７、 配電箱應安裝平整、牢固、可靠安全。

８、 配電箱進出回路線都應有電線保護管插入進行保護。

９、 電工作業后期完工后，應對插座、開關、燈具等進行檢查試用，應符合《電氣安置、安裝工程電氣設備交接試驗標準》是有關規定，并作好記錄。

１０、 并通過公司質檢員檢測驗收合格后，方可交付使用。

１１、 電工自測：

⑴、 各種燈具安裝位置正確，端正平整、牢固可靠。

⑵、 各種面合、平直、牢固、面板貼墻面、板面。

⑶、 各種開關開啟靈活、控制靈敏。

⑷、 各種燈具全亮，并控制有序。

⑸、 各種插座用（小燈泡插入測試）通電良好。

⑹、 空氣開關、漏電開關開啟靈活、控制靈敏。

１２、 臨地施工用電須知：

⑴、臨時施工用配電箱，帶空氣、漏電開關。

⑵、工地電器設備及工作燈用電，配電攬線。

⑶、電纜線應用插頭連接插座使用施工用電



水電改造

1.水路走頂和走地的優缺點 vs 先砌墻再水電，還是先水電再砌墻？

水路走頂：

優點：地面不需要開槽，萬一有漏水可以及時發現，避免禍及樓下。

缺點：如果是PPR管的話，因它的質地較軟，所以必須吊攀固定（間距標準60cm）。需要在梁上打孔，加之電線穿梁孔及有的中央空調開孔，對梁體有一定損害。一般臺盆、浴缸等出水高度比較低，這樣管線會比較長，對熱量有損失。

水路走地：

優點：開槽后的地面能穩固PPR管，水管線路較短。

缺點：需要在地面開槽，比較費工。跟地面電線管會有交叉。萬一發生漏水現象，不能及時發現，對施工要求較高。

先砌墻再水電：

優點：泥工砌墻相當方便，墻體晾干后放樣比較準確，線盒定位都可以由電工一次統一到位。

缺點：泥工需要兩次進場施工，會增加工時。材料也需要進場兩次比較麻煩。

先水電再砌墻：

優點：敲墻后馬上就可進行水電作業，工期緊湊，泥工一次進場即可。

缺點：林立的管線會妨礙泥工砌墻，并影響墻體牢固度，底盒也只能由泥工邊施工邊定位。由于先水電后砌墻，縮短了墻體晾干期，有時會影響后期的油漆施工。

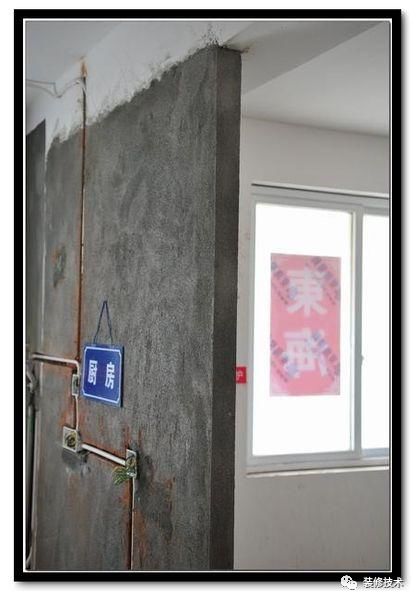

先砌墻還是先做水電好？看看這張照片就明白了。

水電改流程：

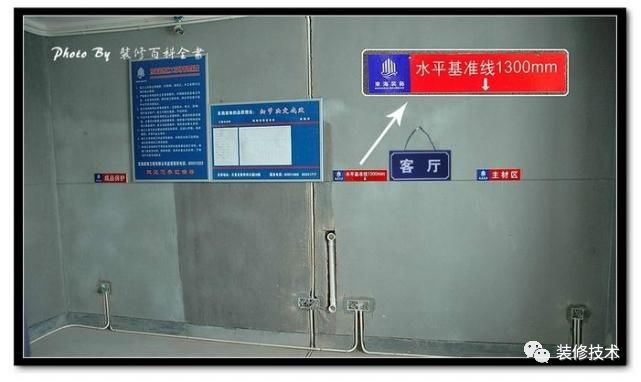

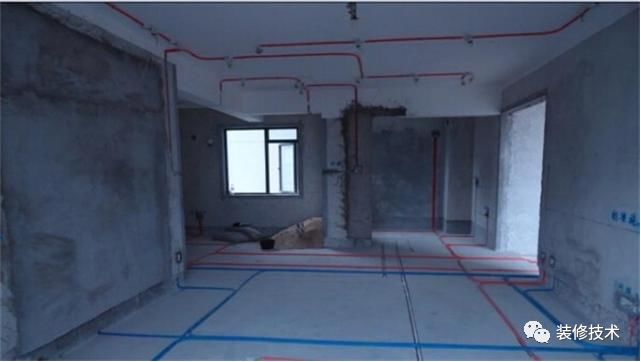

進場前先彈水平線

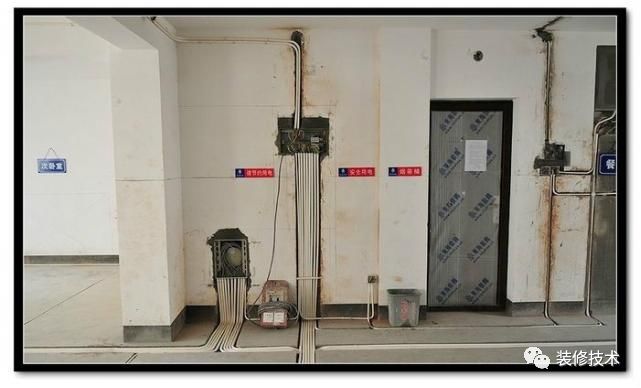

強、弱電箱宜放置于進門處，如果不是可以進行移位

這張還是相當?shù)那逅模且莆贿^來的強電箱

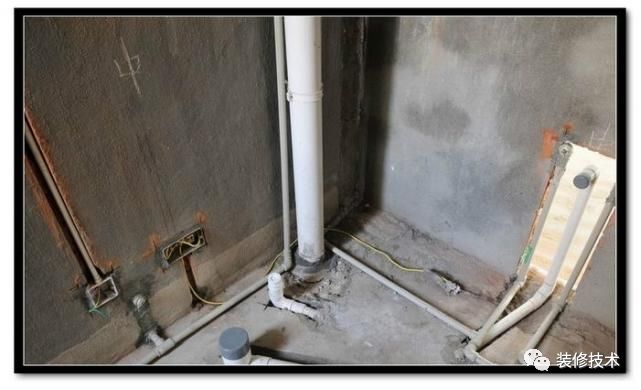

衛生間水路

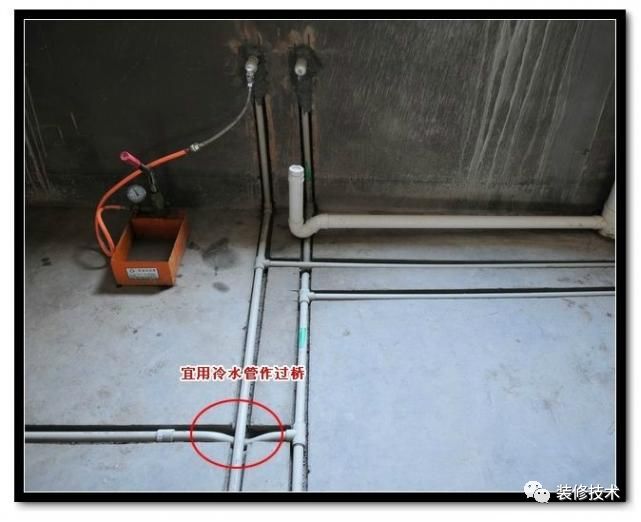

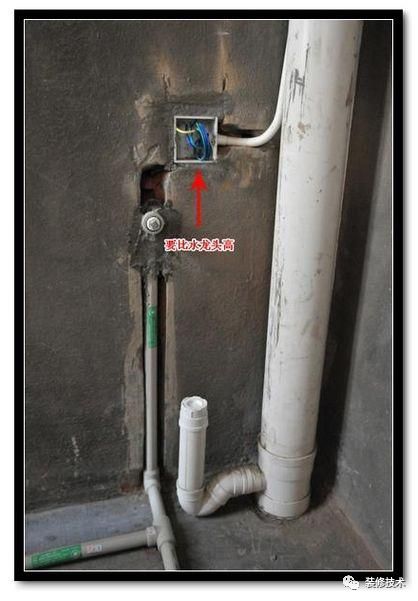

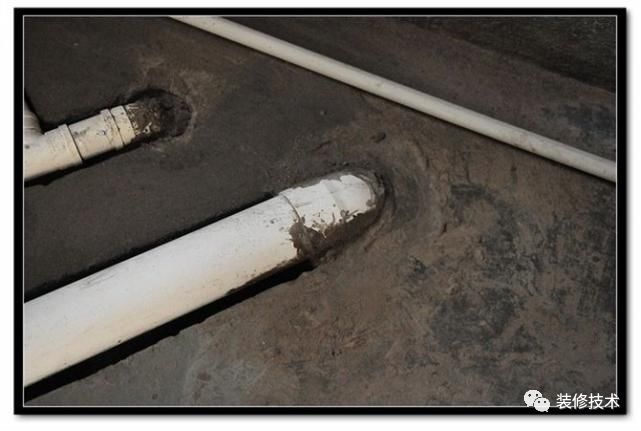

廚房水管布局，宜冷水管作過橋。同時下水管口都應該堵上，防止施工中雜物掉入引起堵塞

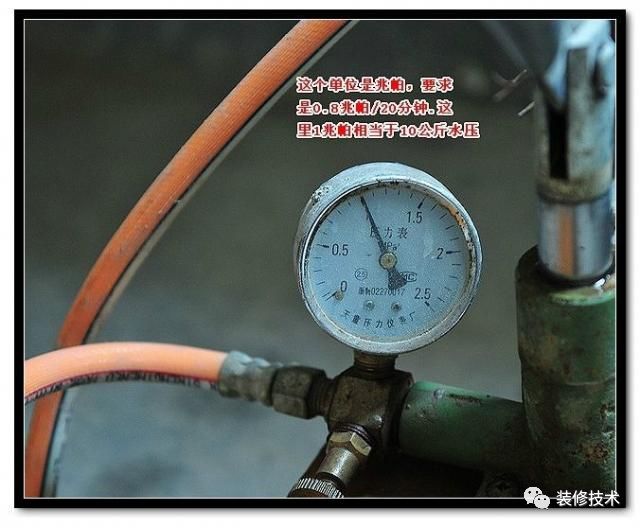

水管試壓都是大家比較關心的問題，標準是8公斤20分鐘水壓檢驗標準為8公斤20分鐘，這里顯示10公斤了。

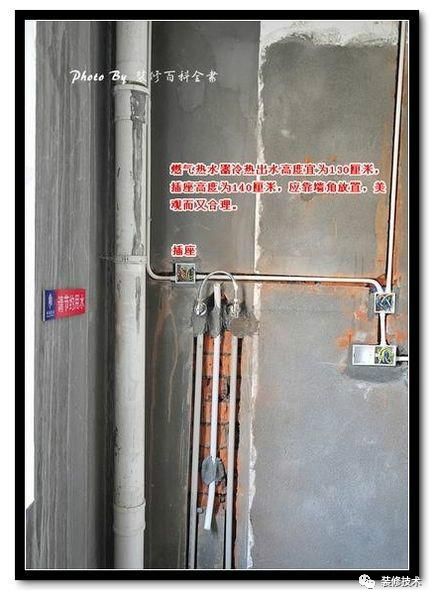

廚房燃?xì)鉄崴鞑季?，注意安裝高度和插座的合理性

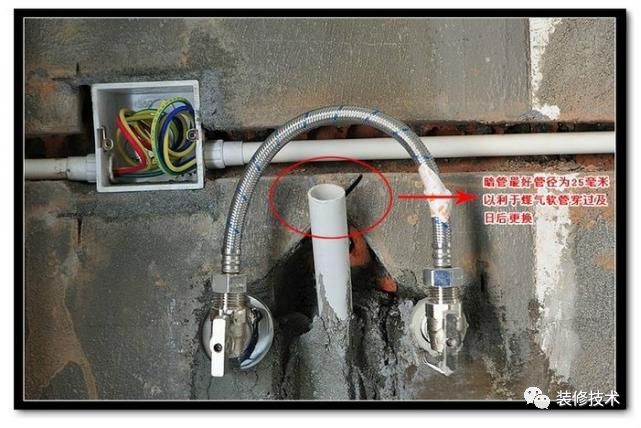

拉近看，暗埋管管徑最好為25mm，以利煤氣軟管穿過及日后換軟管方便。

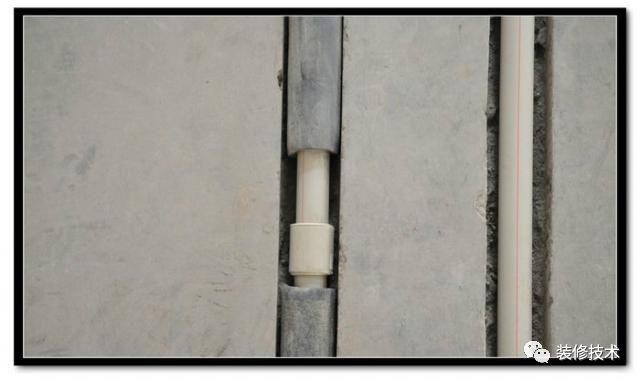

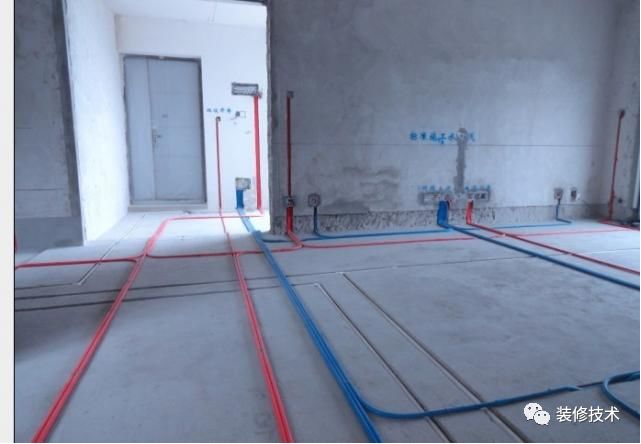

冷熱水管處理注意事項

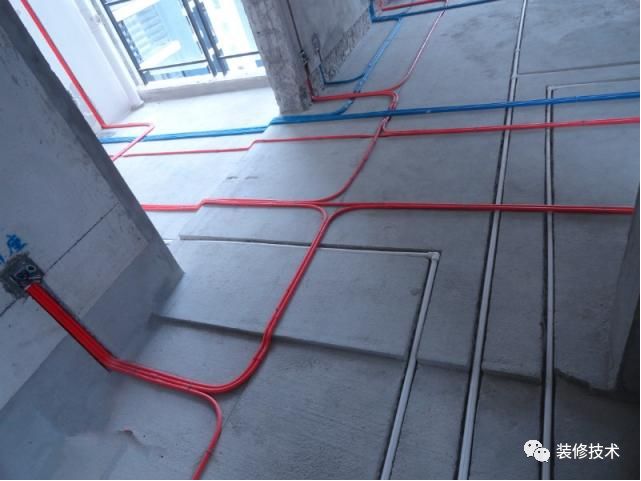

水管走地的話有走地的好處：PPR管質地較軟，走地比較穩定。因?yàn)槿绻唔數脑捁茏永锩鏁锌諝猓魍ㄟ^是會壓縮空氣引起管子的震動，產生噪聲及相關問題。

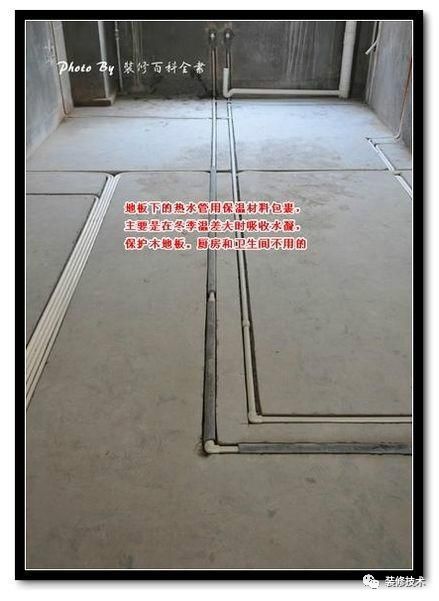

客廳下的熱水管用保溫棉包住，因?yàn)闆]有包住的話容易使地板受熱變形開裂等而廚房和衛生間的不用，因?yàn)槭怯盟喾馄鹆?/span>

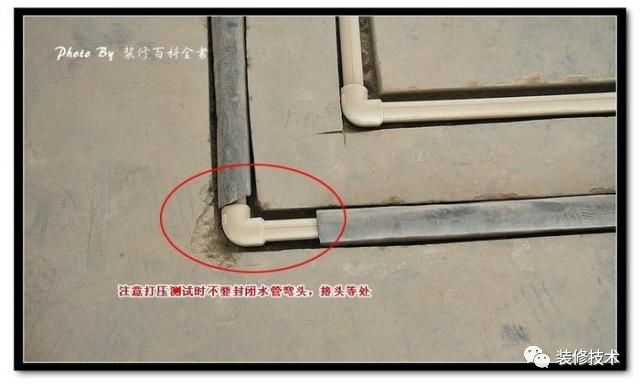

打水壓時不要用保溫棉把接口處封住，容易觀察是否漏水，因?yàn)槁┧旧鲜前l(fā)生在接口處，同時，提醒大家，接頭必須和水管是同一個牌子，因?yàn)楹芏嗉樯虝貌畹慕宇^以次充好從而使水電工程存在隱患。

再來一張

等電位對用電安全、防雷以及電子信息設備的正常工作和安全使用，都是十分必要的。根據理論分析，等電位聯結作用范圍越小，電氣上越安全。一些裝飾公司僅僅為了美觀將等電位拆除的做法是很不合理的。下面的做法就比較合理美觀

等電位聯結主要起以下各種防護作用：雷擊保護、靜電保護、電磁干擾保護、觸電保護、接地故障保護，現已列入國家建筑強制標準。

通俗些說，在民宅建筑多用于潮濕區，如衛生間等，淋浴時防電流更安全。前年某小區就發生過雷擊衛生間事件，損失很大，幸好未造成人身傷害。要是裝修時沒有封閉等電位端子，則完全可以避免，當然這樣的低空雷擊事件概率是極少的。

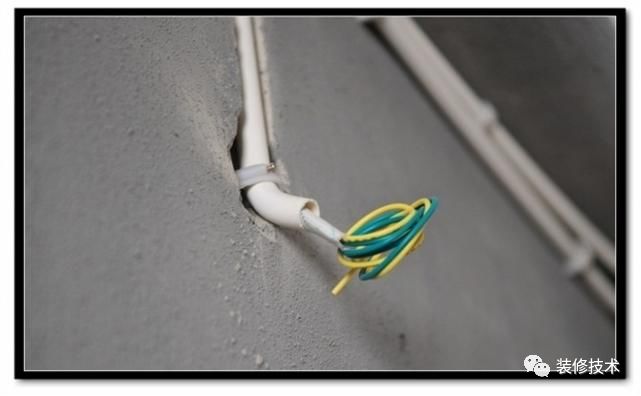

等電位移位必須使用6平方以上電線，可不套PVC線管。

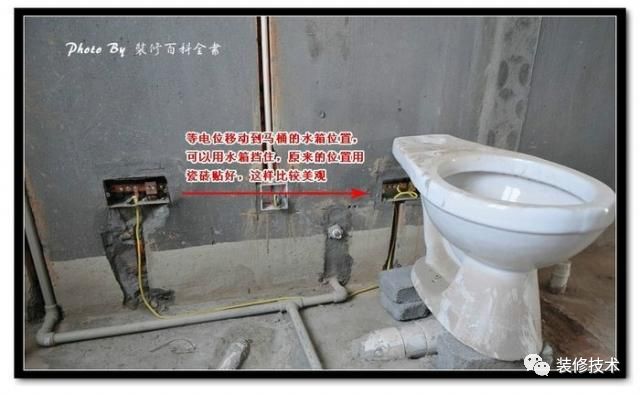

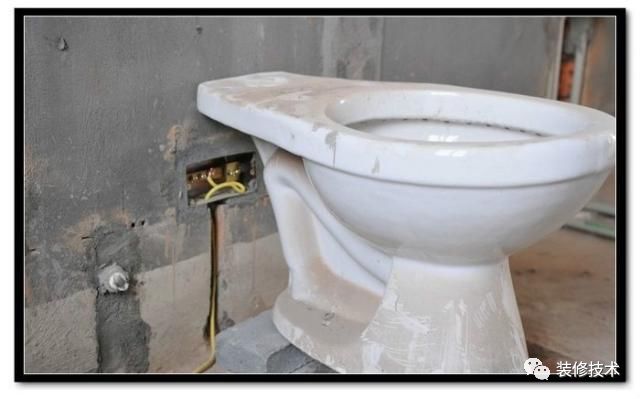

這個就是水箱位，原來的等電位可以用瓷磚封死，移位后加一個蓋子就ok了

這個是另一個等電位的移位，同是這個圖片也可以看出，下水管口全部被堵上了

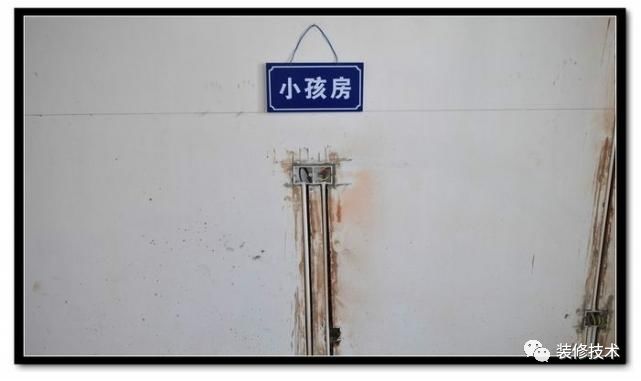

書房和臥房，要根據實際家具尺寸準確放樣

床和床頭柜都已經放樣好了，插頭和插座的位置就很好安排了

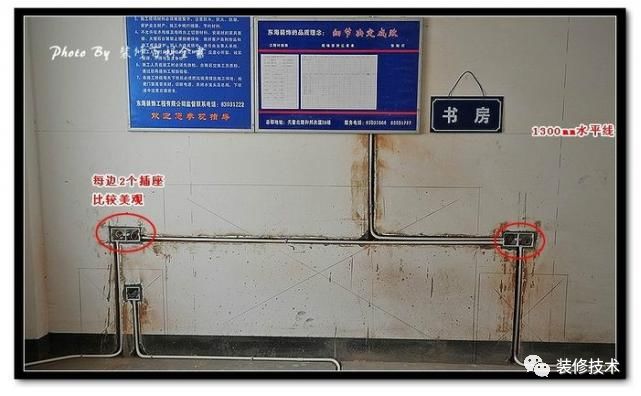

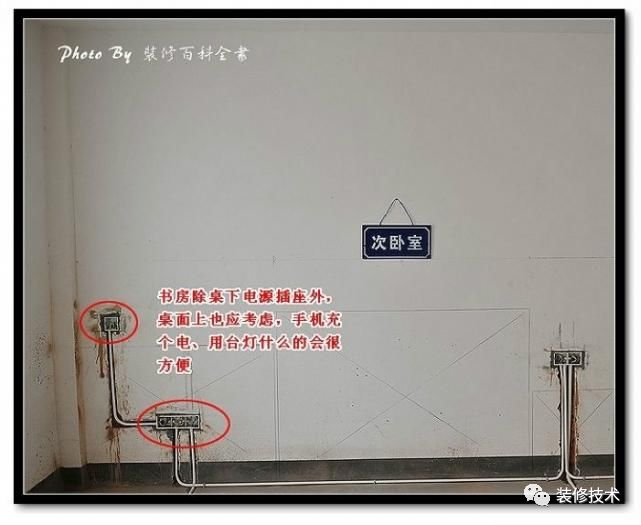

書房除桌下電源插座外，桌面上也應考慮，手機充個電、用臺燈什么的會很方便

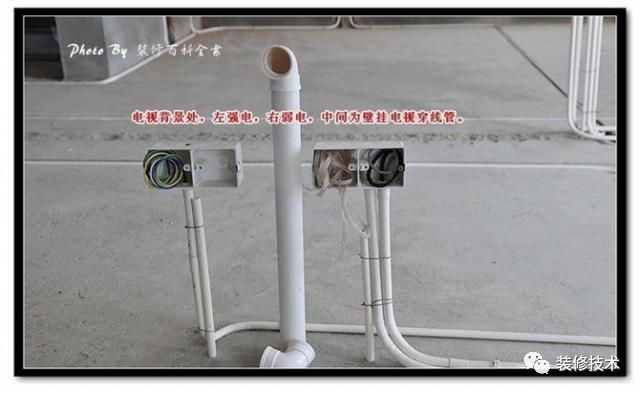

房間的壁掛電視機底盒，如無其它如DVD等要求，1個雙盒足矣，電視一掛，清清爽爽

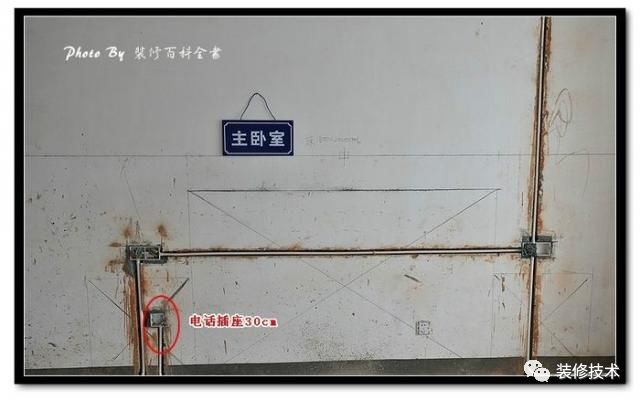

房間電話插高度30，床頭柜可以擋住

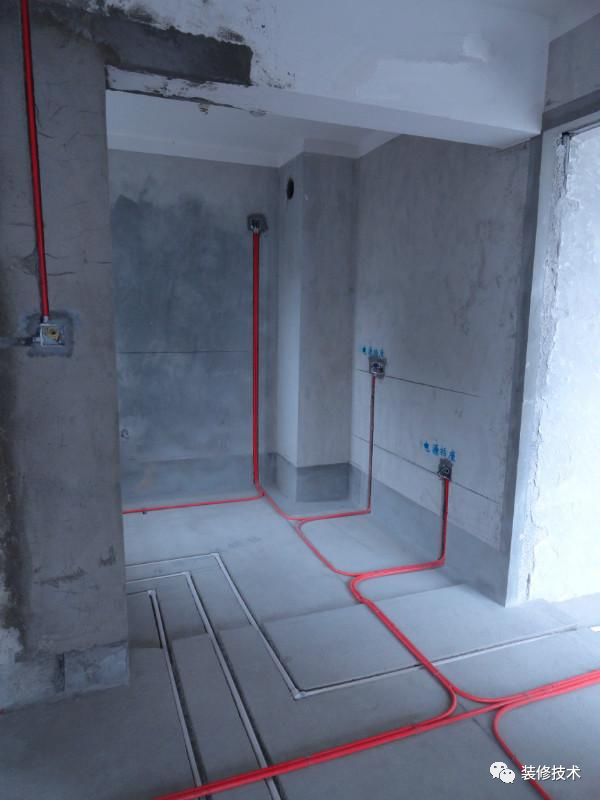

電路走線規范

木隔斷處預留的電源插座，要另外加固。

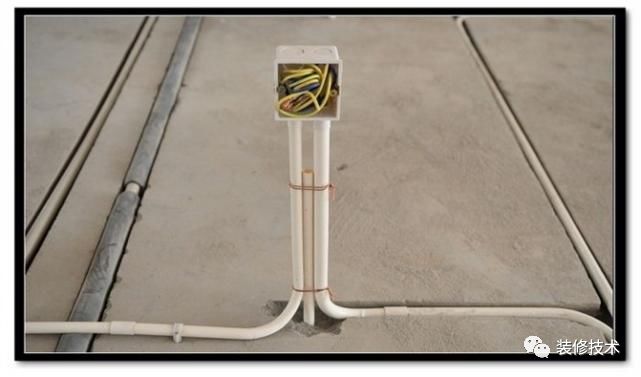

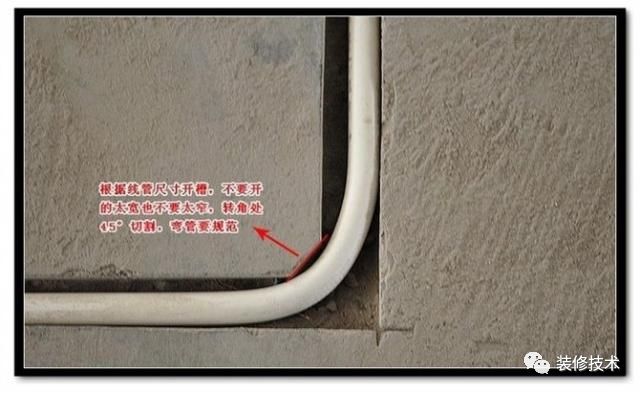

多少大的管子，開多寬的槽，拐彎是要切割好45°的槽

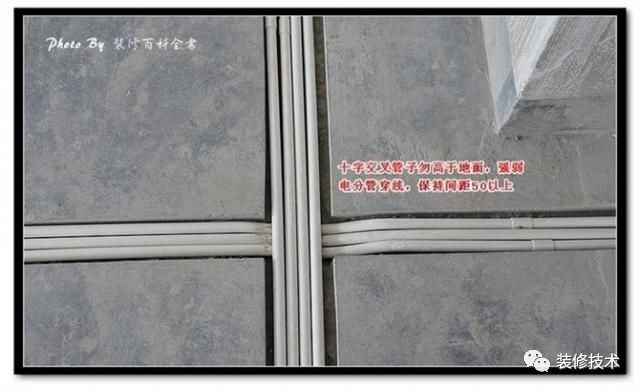

十字交叉勿高于地面，強弱電分管穿線，一般保持間距50以上。強弱電如果僅僅有交叉，基本不會有影響

很清爽，這個是因?yàn)榭蛷d鋪地板，隔斷處電線管可以不用開槽，線管如果只有1-2根沿著墻角走也可以不開槽

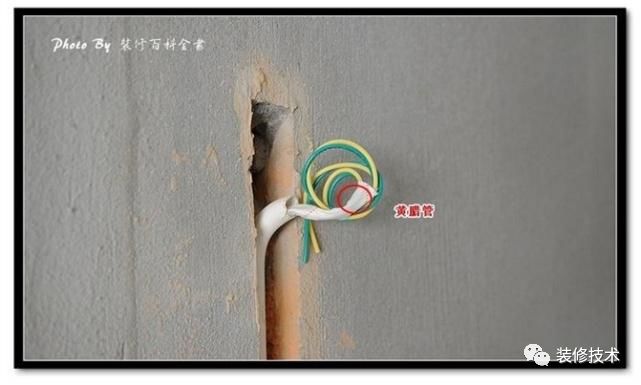

壁燈處用黃臘管進行出線保護

這個是客衛的鏡前燈出口

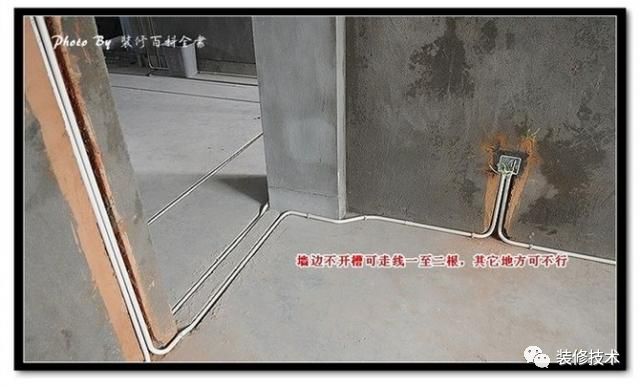

墻邊可走線一至二根，其它地方可不行

房間主燈位置要調整，開槽不可太深

下水的接頭很有講究的

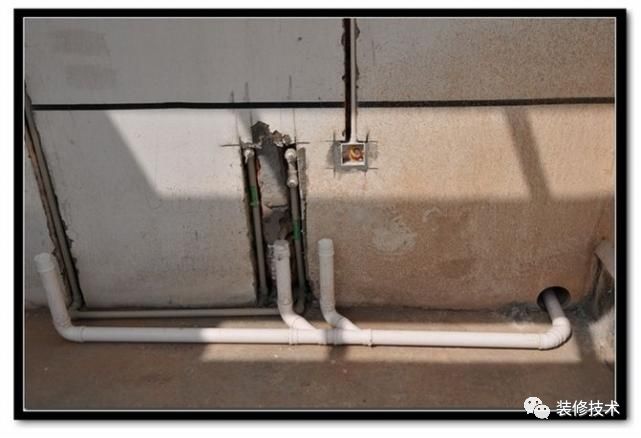

陽臺的下水布置圖

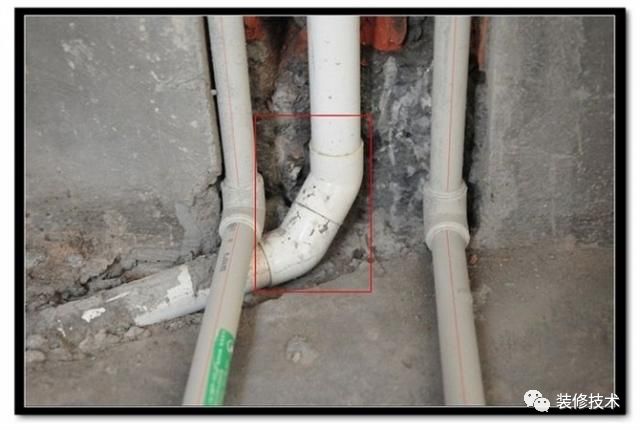

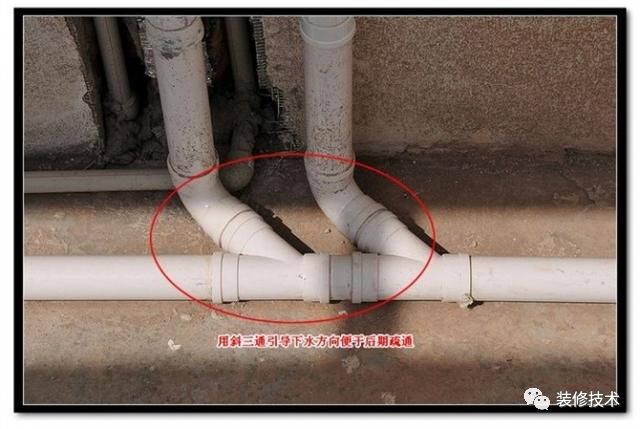

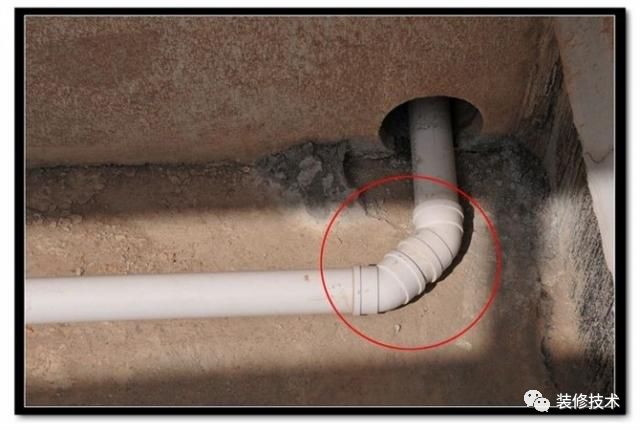

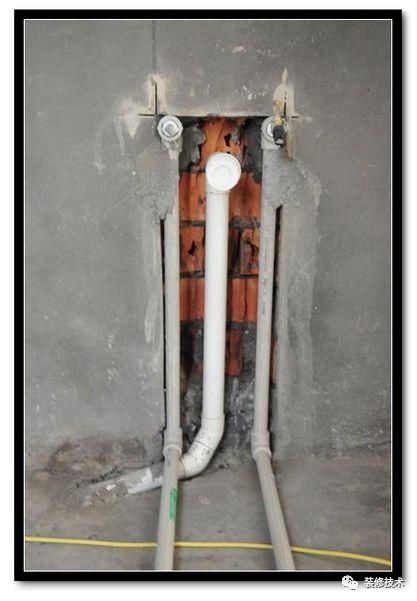

用上斜三通既引導下水方向，又便于后期疏通

用2個斜45°的也是為了下水順暢和方便疏通

這個也是同樣的道理

靠近墻角安放的洗衣機，注意點：電源插座要高于進水籠頭，連接落水管考慮返水彎，以防臭氣上冒

馬桶移位要特別注意防水

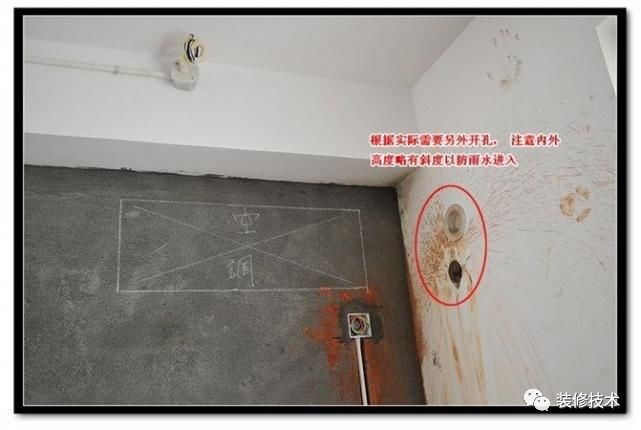

室內壁掛空調安裝示意圖，根據實際機位另打出墻孔，注意內高外低略有斜度，以防雨水進入

這個是先砌墻、后開槽，這樣做墻體會更牢固，對貼瓷磚會比較有利，對后期做油漆就更好了。

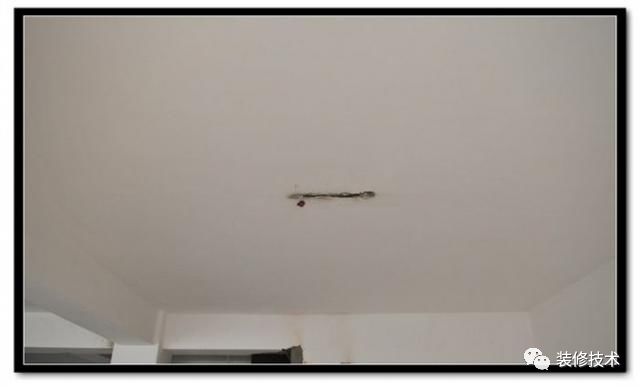

墻與梁之間最容易開裂出問題，怎么解決呢，且聽下回分解

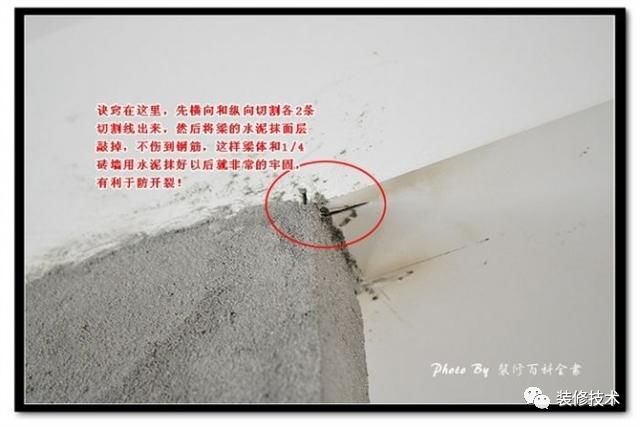

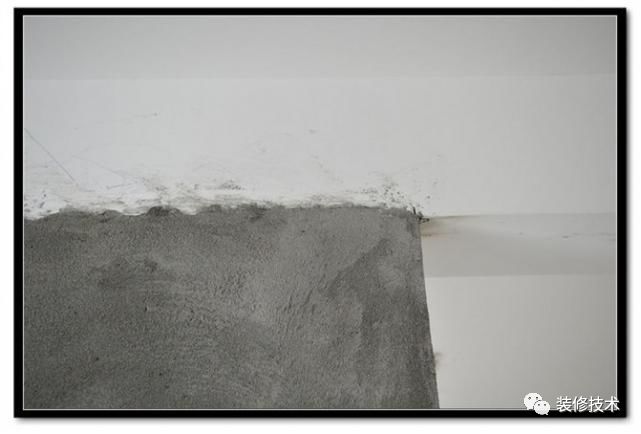

決竅在這里，兩條切割線。梁體與墻結合部要敲掉一定抹面層

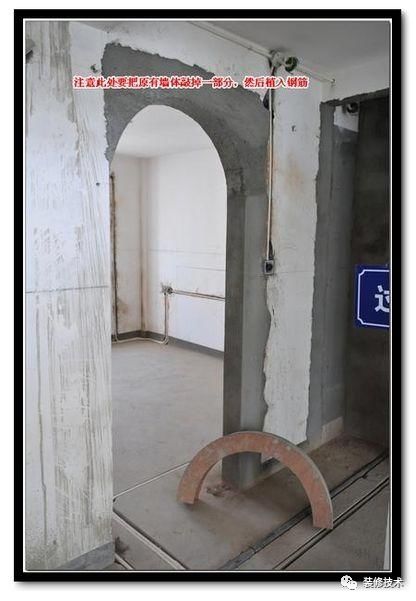

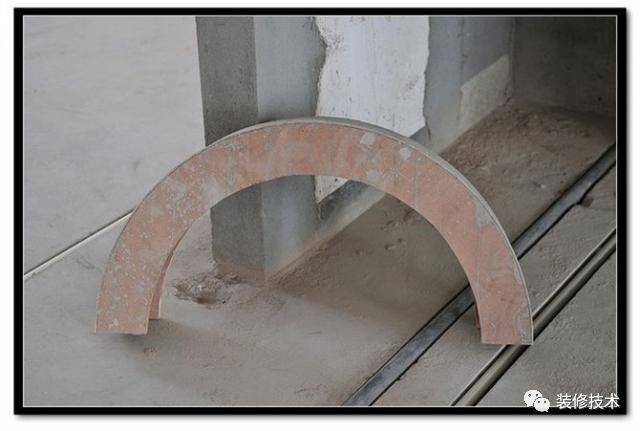

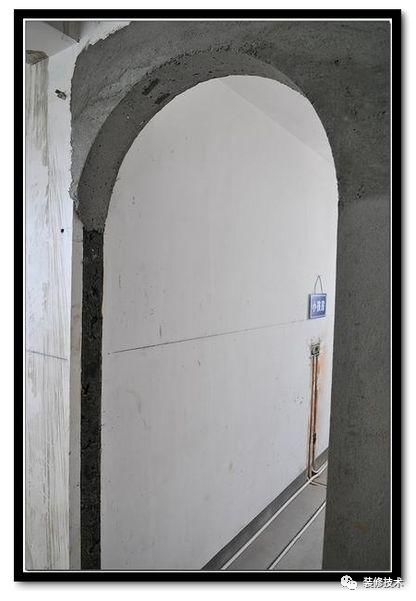

最后來個個人比較喜歡的地中海拱形門的做法

灰常的園，哈哈
