海灣火災自動報警系統的＂七大模塊＂

作者:海灣消防文章來源：http://m.nesmm.com/ [大中小]

海灣火災自動報警系統的＂七大模塊＂

消防模塊大致可以分為輸入模塊，輸出模塊，輸入輸出模塊，隔離模塊，中繼模塊，切換模塊，多線控制模塊等類型。

1. 輸入模塊

輸入模塊用于接收信號輸入，將輸入的設備作為火災報警系統的一部分，有些生產廠家稱之為中繼模塊，根據輸入信號的不同輸入模塊又可分為開關量輸入和模擬量輸入兩種。

開關量輸入就是接收一個無源觸點信號，通過該信號的輸入接入到系統中，一般的輸入模塊可以用于接收水流指示器、壓力開關、信號閥等等設備的報警、反饋信號；由于消防系統中各個廠家設備的通信協議有區別，所以不同廠家的設備要簡單的聯網可以通過這種方式進行連接，目前市場上的輸入模塊有一種只可以接收常開信號輸入，還有的經過參數的設定可以接收常開或者常閉信號輸入，還有的雙輸入模塊、多輸入模塊等等。

2. 輸出模塊

輸出模塊用于控制某些設備的啟?；蛘咔袚Q，不接收信號輸入一般用于控制無信號反饋的設備，比如廣播、聲光警報器、警鈴等等設備。

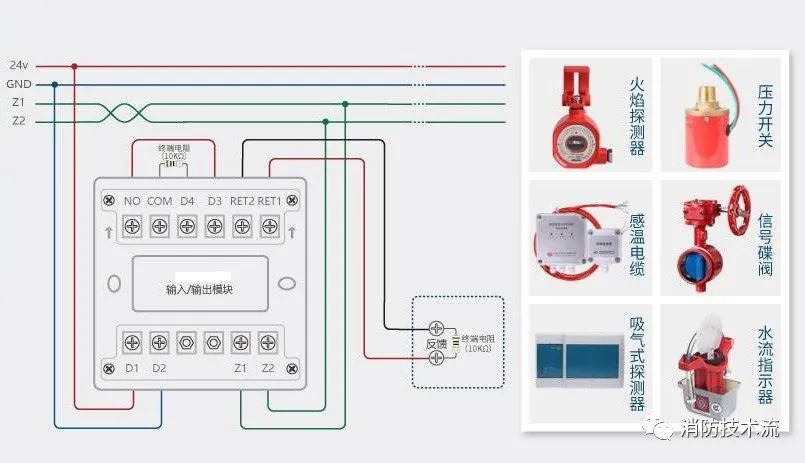

3. 輸入輸出模塊

輸入輸出模塊在有的場合也稱為控制模塊，在有控制要求時可以輸出信號，或者提供一個開關量信號，使被控設備動作，同時可以接收設備的反饋信號，以向主機報告，是火災報警聯動系統中重要的組成部分，市場上的輸入輸出模塊都可以提供一對無源常開/常閉觸點，用以控制被控設備，部分廠家的模塊可以通過參數設定，設置成有源輸出,相對應的還有雙輸入輸出模塊、多輸入輸出模塊等等。（有的品牌另外有雙輸入雙輸出模塊）

4. 中繼模塊

中繼模塊一般用于在系統通信距離過遠的情況下，可以延長總線的通信距離，同時可以增強系統的抗干擾能力。

5. 隔離模塊

隔離模塊也稱為總線隔離器，接在系統總線前端保護回路在發生短路等故障時，將后端連接的部分從系統中隔離，不致造成整個系統無法正常工作，故障部分線路修復后隔離器可自行恢復工作。值得注意的是，隔離器既要設置在信號總線也有設置在電源總線。

6. 切換模塊

切換模塊是用于連接輸入輸出模塊和大電流被控設備，起保護作用，其作用相當于繼電器。

7. 多線模塊

多線模塊有的場合也叫切換模塊，用于連接多線直控點和被控設備。

模塊安裝

3.7.1 同一報警區域內的模塊宜集中安裝在金屬箱內。

3.7.2 模塊（或金屬箱）應獨立支撐或固定，安裝牢固,并應采取防潮、防腐蝕等措施。

3.7.3 模塊的連接導線應留有不小于150mm的余量，其端部應有明顯標志。

3.7.4 隱蔽安裝時，在安裝處應有明顯的部位顯示和檢修孔。

模塊的設置要求

1. 每個報警區域內的模塊宜相對集中設置在本報警區域內的金屬模塊箱中,不應安裝在配電柜、箱或控制柜、箱內

2. 模塊嚴禁設置在配電（控制）柜（箱）內。

3. 本報警區域內的模塊不應控制其他報警區域的設備。

4. 未集中設置的模塊附近應有尺寸不小于 100mm×100mm 的標識，隱蔽安裝時在安裝處附近應設置檢修孔。

5. 應獨立安裝在不燃材料或墻體上，安裝牢固，并應采取防潮、防腐蝕等措施，模塊的終端部件應靠近連接部件安裝。

6. 模塊的連接導線應留有不小于150mm的余量，其端部應有明顯的永久性標識。

其他要求

1. 任一臺火災報警控制器所連接的火災探測器、手動火災報警按鈕和模塊等設備總數和地址總數，均不應超過 3200 點，其中每一總線回路連接設備的總數不宜超過200 點，且應留有不少于額定容量 10% 的余量；任一臺消防聯動控制器地址總數或火災報警控制器（聯動型）所控制的各類模塊總數不應超過 1600 點，每一聯動總線回路連接設備的總數不宜超過 100 點，且應留有不少于額定容量 10% 的余量。

2. 系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過 32 點；總線穿越防火分區時，應在穿越處設置總線短路隔離器。

3. 高度超過 100m 的建筑中，除消防控制室內設置的控制器外，每臺控制器直接控制的火災探測器、手動報警按鈕和模塊等設備不應跨越避難層。

4. 模塊、火災聲光警報器、火災顯示盤等部件需要拆下維修時，應先切斷控制器供電電源，并立即更換上備品；沒有備品時，應采取相應的安全措施，否則該區域應停止使用。

5. 防火門監控模塊至電動閉門器、釋放器、門磁開關等現場部件之間連接線的長度不應大于3m。
