大家好，我是海灣消防。UPS不間斷電源在我們整個弱電工程里面屬于必備組成部分，因此我們必須要掌握，今天的文章至關重要，大家仔細看看。

為什么需要UPS？

市電電網提供的電力供應，看上去正常，可是不可靠:表面正常的電力，實際上危機四伏。

電源中斷

數據丟失，通信中斷，商機延誤......—— 直接損失以每分鐘5000-100000元計
設備停運，儀表失靈，手術中斷......—— 間接經濟損失無法估量

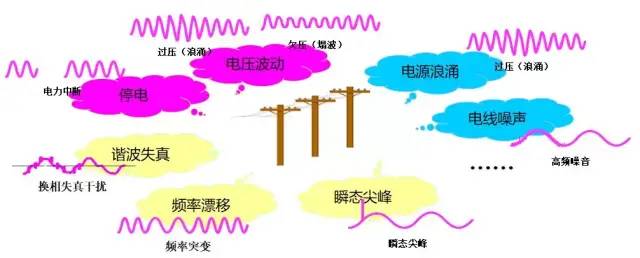

電源污染

瞬態尖峰、電源浪涌、高壓脈沖造成服務器、路由器、磁盤陣列等設備硬件損壞
諧波污染、線間噪聲、頻率漂移造成網絡傳輸誤碼率大增，數據傳輸速度低下

UPS的四大功能

不停電功能——解決電網停電問題

交流穩壓功能——能解決網壓劇烈波動問題

凈化功能——解決電網與電源污染問題

管理功能——解決交流動力維護問題

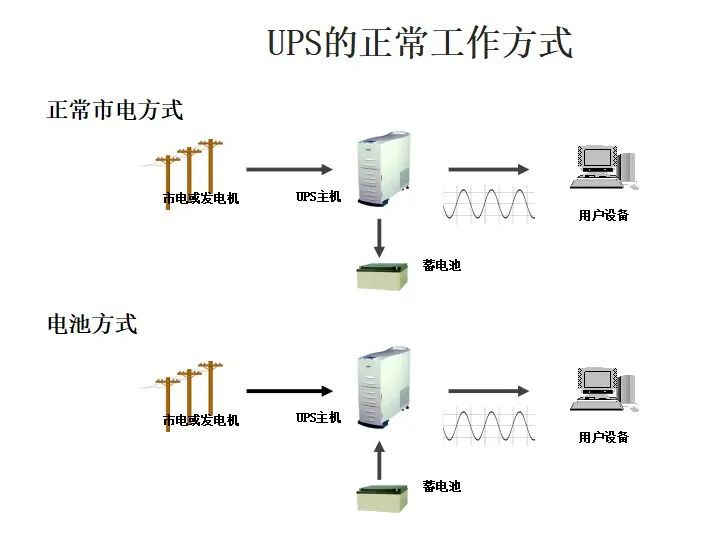

UPS系統結構

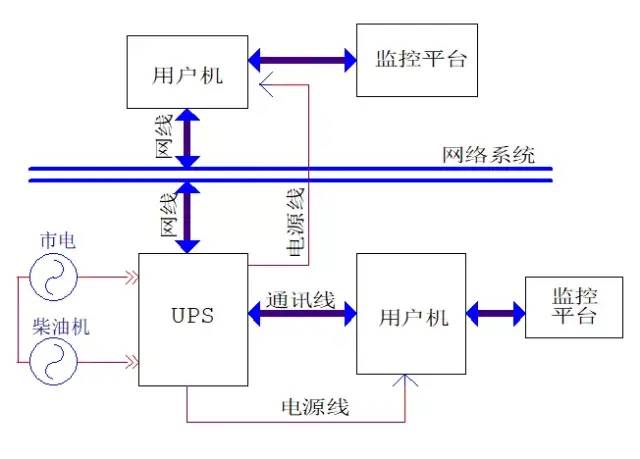

監控平臺也是UPS的最重要組成部分之一

UPS主要技術參數

輸入特性：

1、輸入電壓范圍輸入電壓范圍寬可減小電池放電機會，延長電池壽命。

2、輸入功率因數 功率因數低，輸入無功功率大，諧波電流污染電網，影響干擾其它設備。

3、主電源頻率允許范圍。

4、輸入電流諧波分量。（PFC、6/12脈沖變壓器）

輸出特性：

1、靜態穩定度。大型為1%，中小型為2%。

2、輸出瞬態特性。大型5%，中小型8%。

3、輸出過載能力。（如：過載125% 5MIN;150% 10S)

4、輸出功率因數。（0.8、0.9、1）

5、輸出電壓諧波失真度。典型3%以內。

UPS相關配置及計算

UPS系統基本由以下部分組成：

UPS主機
必選功能件(如BCB BOX等)
蓄電池
配套電池柜/架, 電池開關等
功能選件( 如防雷, 監控,諧波治理，上出線等)

需要進行的計算：

UPS主機容量計算與選擇
UPS后備電池的容量計算與選擇

UPS容量計算與選擇

首先獲得負載的總功耗,并統一單位到KVA

例如:一般個人計算機負載約200VA，小型服務器負載約1500VA，大中型服務器負載約3000VA

電流I(A安培)及功耗W（瓦特）與VA的轉換關系

VA= I*220
VA= W/0.8(計算時通?？紤]20KVA以下為0.7，20KVA以上為0.8)

考慮到UPS運行在60-80%的區間是最佳運行狀態,一般建議在計算時將上面的結果除以0.8再一次放大

然后在產品手冊中選取最靠近的功率產品

采用恒功率模式計算方式 W/cell ＝ PL/(N×6×η)

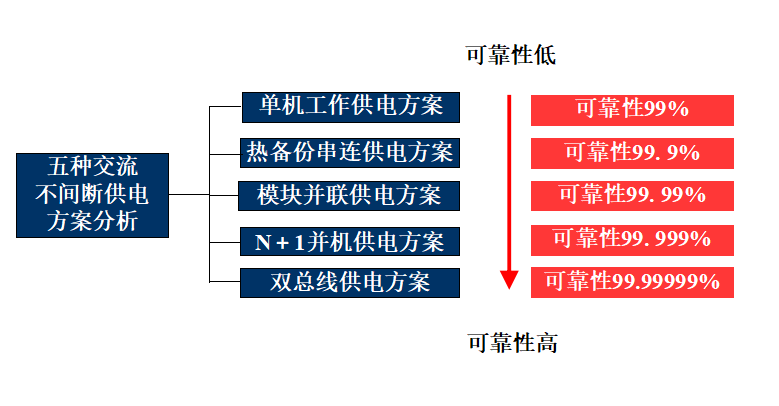

UPS供電方案介紹

集中供電方式：

優點：可以實現網絡設備資源的等電位控制，減小傳輸誤碼率。

缺點：初期投資大，單機故障影響大。

分散供電方式：

優點：方案布置靈活，故障影響小。

缺點：如整個設備不能保持同地線，易引發干擾。

單機供電

UPS解決方案中最簡單的一種
每一分散地點交流供電系統容量多為6KVA以下
各點交流負載獨立地由一臺UPS提供動力保護
市電通常就近采用插座輸入

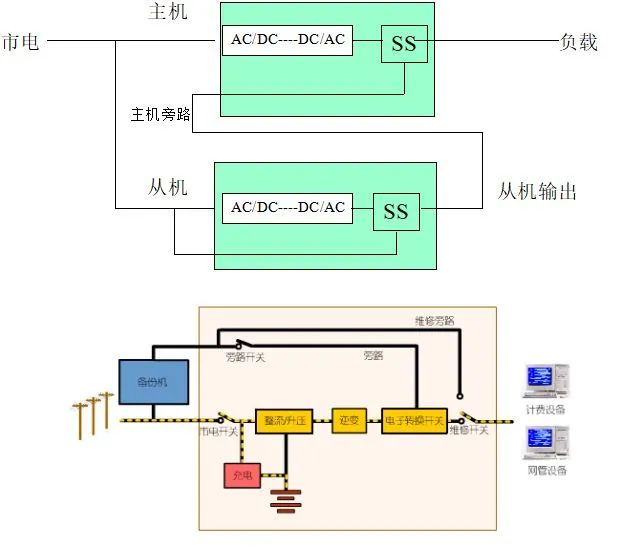

主從機串聯“熱備份”

適合于中小型網絡、服務器群、辦公、儀表等應用場合
由UPS主機、UPS從機、電池系統、配電系統組成
配電設計和工程施工簡單

優點：

兩臺甚至多臺UPS基本處于相對獨立、互不干擾的運行狀態。

對于UPS同步跟蹤性能要求較低。

采用不同型號、不同容量UPS構成串聯熱備份方式。

缺點：

從機長期處于空載運行狀態、效率低。

從機電池組長期處于浮充狀態，得到定期帶載放電維護機會少，會影響電池壽命。

從機必須有良好的帶階躍負載能力。

長期運行，主機逆變器=靜態旁路轉換功能良好是關鍵

無擴容功能。

相對于“并聯”冗余系統平均無故障時間偏低。

模塊并聯供電

全部交流負載集中供電，由1臺模塊化并聯UPS供電
模塊化UPS包括：機架、可并聯功率模塊、可并聯電池模塊、充電模塊等

適合于中小型網絡、服務器群、辦公、儀表等應用場合
由機架、UPS功率模塊、電池模塊、配電系統組成
功率模塊配置為N+1冗余，減少了MTTR
共用輸入、輸出、并聯的電池系統、控制系統

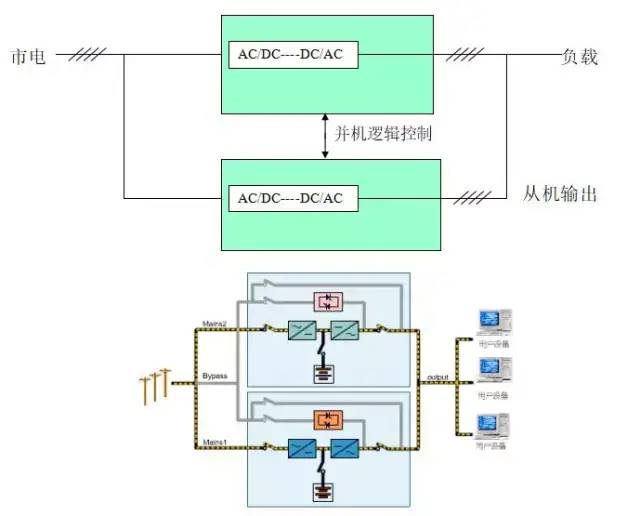

N+1直接并聯冗余

適合于中大型網絡、數據中心、大樓集中供電、工業廠礦等應用場合
由直接并機的N+1臺UPS、電池模塊、配電系統組成
系統N+1冗余，可靠性高于單機UPS
易于擴容，維護便捷
是應用最為廣泛的方案

優點：

完善的鎖相同步技術保證多臺UPS直接并聯時可均分負載電流。

良好的擴容性能（N+1）

避免了“串聯”熱備份方式的缺點。

缺點：

對設備本身同步鎖相技術要求高

對設備制造技術要求高——輸出阻抗接近。

對逆變器輸出電壓調節性能要求高——分相調節

UPS必須同型號、同容量。

多臺并聯時，旁路也需增加“均流電感”

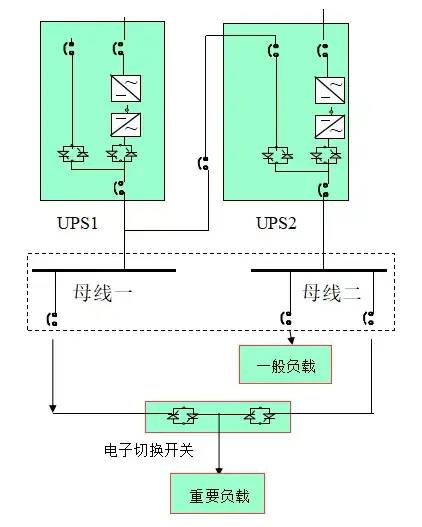

雙母線

解決單母線運行方式存在的單點“瓶頸”問題。進一步提高系統可靠性。系統配置復雜，投資大，安裝調試要求高。
